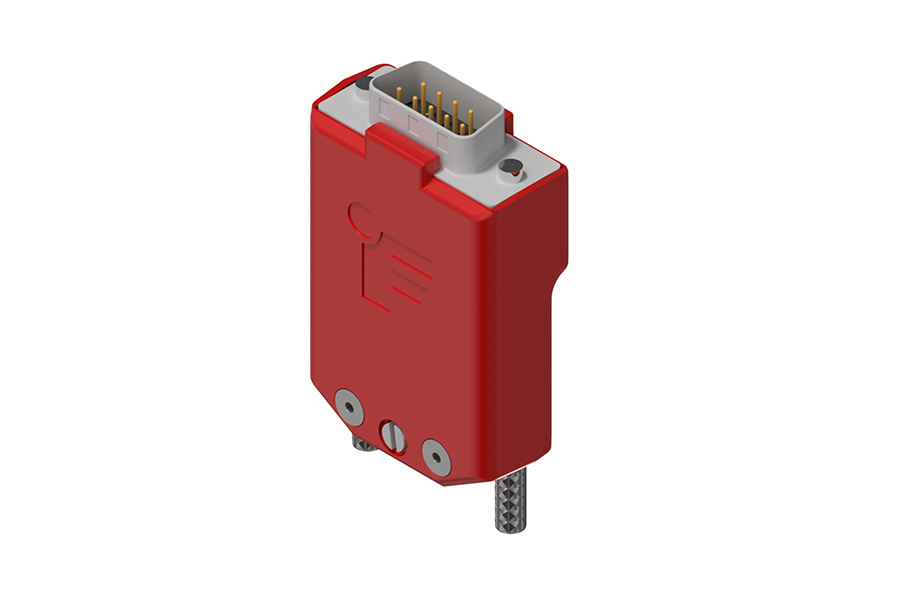

FUTEK QIA124 微型可配置电压放大器

01 / 03

QIA124 是可数字配置的微型电压放大器，采用差分输入与单端双极性模拟输出。QSH01968 支持 ±1.5 至 ±5 mV/V 输入以及 ±10 VDC 输出，适用于需要紧凑外形的应变式传感器信号调理。每路输入和输出信号应使用独立接地，具体配置与配线需在选型时确认。

差分输入±1.5 至 ±5 mV/V

桥路电阻350–5,000 Ω

桥路激励可调，最高 10 VDC

输出范围±10 VDC

带宽1 kHz 处 −3 dB；19.2 kHz 处 −80 dB

噪声5 mVp-p @ 100 kHz（−152 dB）

负载阻抗> 1 kΩ

输出漂移5 ppm/°C

供电电压12–24 VDC

通带纹波20–40 mVp-p

电源带宽条件20 MHz；20 MHz 处截止衰减 40 dB

功耗0.5 W

浪涌电流1 A

工作温度−20 至 +50°C

订货号型号说明操作

QSH01968

QIA124，微型超低噪声应变式信号调理放大器，电压模拟输出，支持 ±2.5 VDC、±5 VDC、±10 VDC 等，1 kHz 带宽，DB9 公头连接器；不单独销售，需原厂进行系统校准

规格书与工程资料

QIA124 STEP 三维模型STP · 交互式预览

提供传感器灵敏度、桥路电阻、供电条件、目标接口、采样要求和安装空间，我们将协助核对适配的订货配置。
