FUTEK LSB205 微型 S 型梁式称重传感器 2.0
PRODUCT OVERVIEW
微型封装，集成强大测力性能
LSB205 在微型结构中集成高精度测量、耐久设计、过载保护、TEDS、PT1000 温度检测与可插拔连接能力。紧凑封装

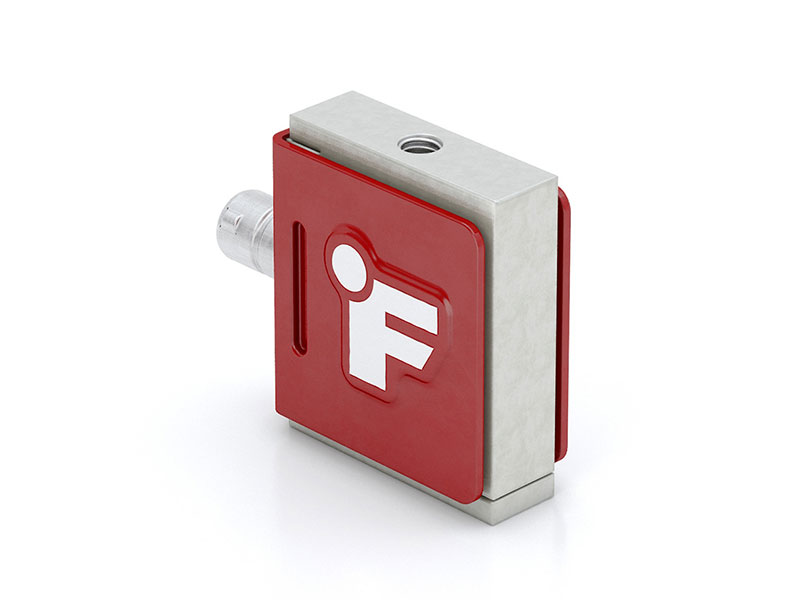

LSB205 外形仅 19.05 × 7.6 × 16.5 mm（不含连接器），重量约 9 g。紧凑尺寸使其能够用于其他传感器因空间限制而无法安装的应用。
- 卓越精度
- 节省空间，灵活适配
- 面向严苛工况设计
产品亮点与特性
- 外形尺寸：高 19.05 mm × 宽 16.5 mm × 深 7.6 mm
- 测力量程：250 g 至 100 lb，共 8 档量程
- 疲劳寿命：面向 1 亿次以上疲劳循环设计
- 动态性能：新一代结构设计提高固有频率
- 过载保护：内置最高 1800% RO 的安全过载保护
- 结构设计：坚固外壳与经热处理的航空级不锈钢有助于提升耐久性、线性度和偏心载荷承受能力
- 不重复性：±0.05% RO
- 抗冲击与抗振动：按 IEC 60068-2-27 可承受 500 g 冲击，适用于高振动环境
- 自动识别：集成 IEEE 1451.4 TEDS，减少设置错误
安装方式灵活
LSB205 配有两个 M3 × 0.5 内螺纹，安装快速便捷。根据应用要求，还可配合多种附件采用不同安装方式。

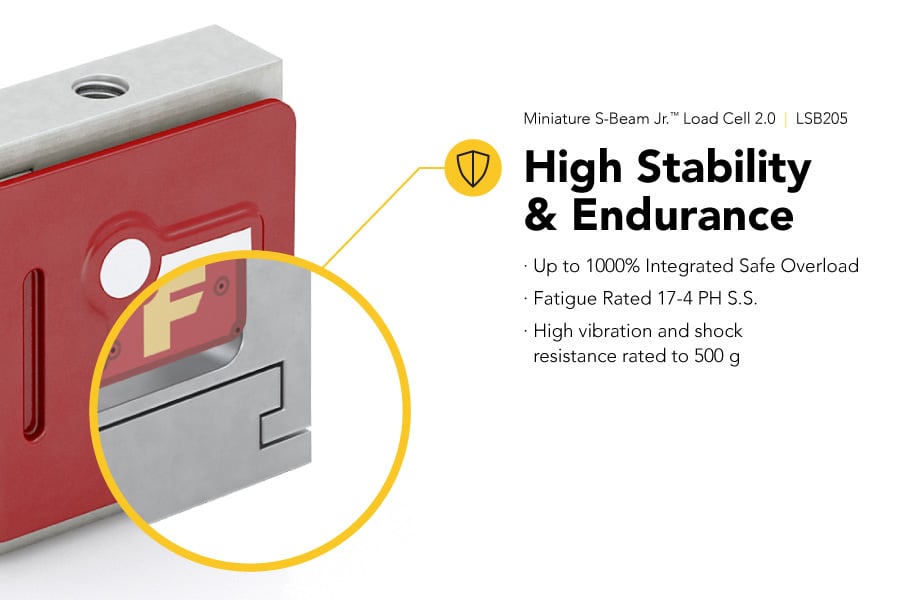

卓越耐久性
优良的制造质量与坚固结构使 LSB205 具备较强的耐久性和较长使用寿命。原厂测试中，传感器经受超过 1 亿次全反复疲劳循环而未失效；其结构耐久性有助于提高系统可用率并延长运行寿命。
适用于大批量、空间紧凑的 OEM 应用
LSB205 还提供面向大批量 OEM 应用的版本。无外壳设计保留标准版本的精度与功能，可节省紧凑组件内部空间；板载 7 位 FPC 连接器便于实现板对板电气连接。过载保护
1–25 lb 量程在拉力和压力方向提供 1000% RO 过载保护，50–100 lb 量程在拉力方向提供 200% RO 过载保护，可降低安装调试或偶发系统超量程时直线过载造成传感器损坏的风险。高抗冲击性能
LSB205 可承受 500 g 冲击，并适用于最高 2000 Hz 的振动环境，可用于钻探、地震多发地区的结构监测、桥梁、轨道、飞机、船舶、涡轮机、反应堆容器及航天器等高冲击、高振动应用。

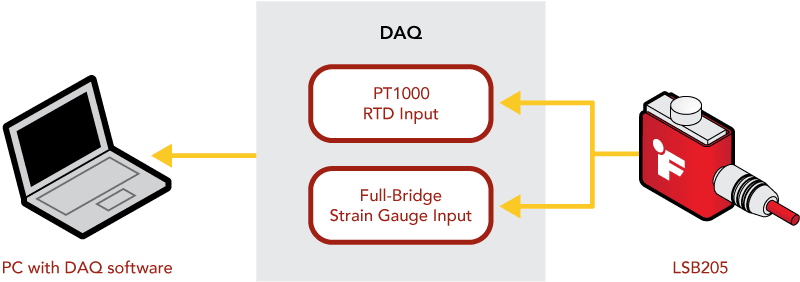

集成温度传感器
内置 PT1000 RTD 温度传感器支持主动温度补偿，以获得更准确的载荷测量值；同时可监测传感器内部温度，尤其适用于温度快速变化或温度变化范围较大的环境。
即插即拔
LSB205 配备航空与军用级 7 针 Nano 连接器，可快速连接和断开线缆。线缆损坏时，无需更换或拆解传感器及其他系统部件即可更换线缆，从而缩短维护与安装时间、提高系统可用率并降低总体拥有成本；还可按不同仪表的集成要求快速更换线缆。
航空级 17-4 PH 沉淀硬化不锈钢
传感器弹性体采用航空级 17-4 PH 沉淀硬化不锈钢，在宽温度范围内兼具高强度、高硬度与耐腐蚀性，并提升微型结构承受附加载荷的能力。
