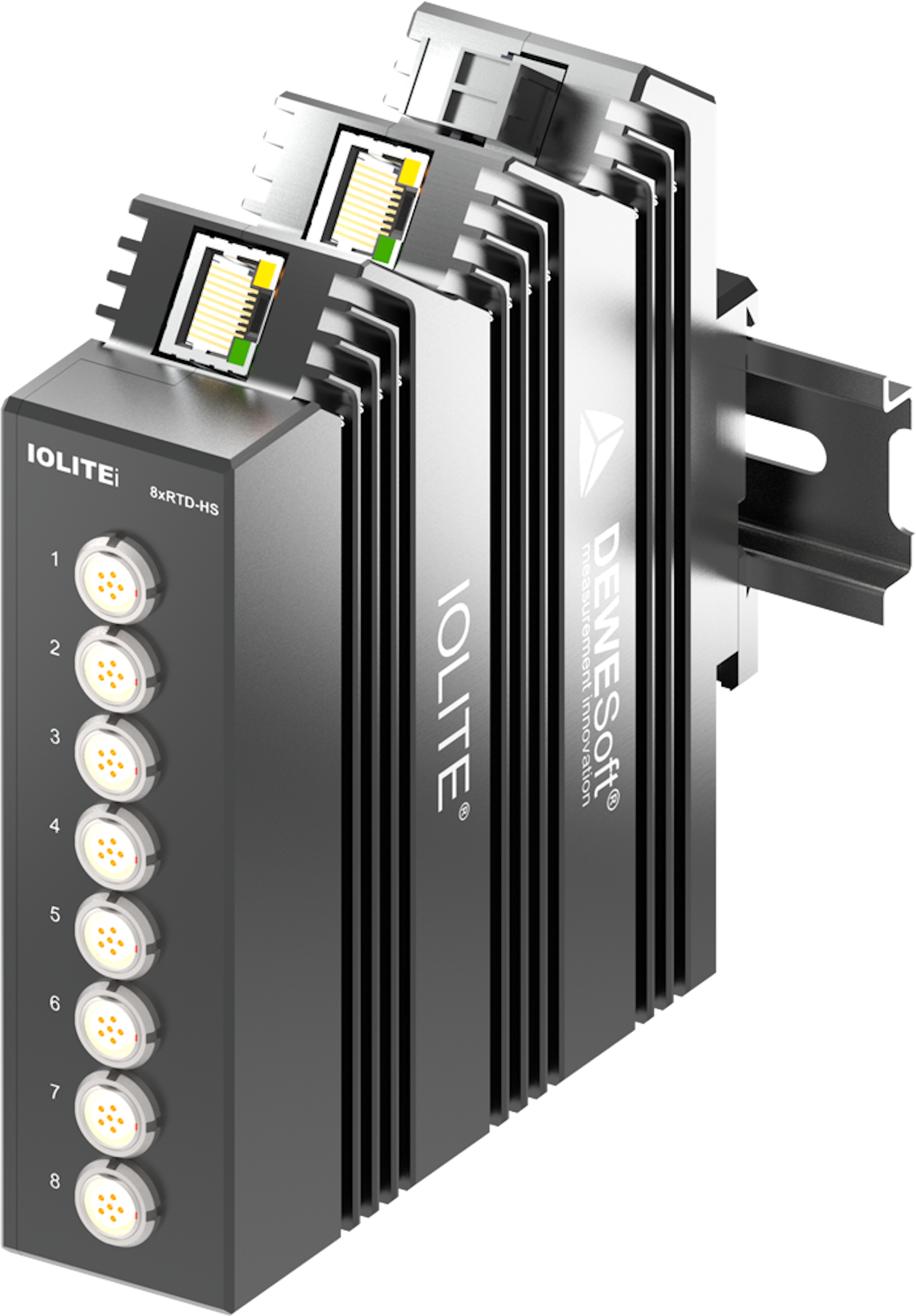

IOLITEi-8xRTD-HS 八通道 EtherCAT RTD 与电阻采集模块

获取报价

IOLITEi-8xRTD-HS 八通道 EtherCAT RTD 与电阻采集模块

01 / 01

产品说明

IOLITEi-8xRTD-HS 是 IOLITE Modular 系列的八通道隔离式采集模块，支持铂电阻温度、电阻及电压输入；设备许可升级后，IOLITE 系统最高同步采样率为 10 kS/s。

模块支持 PT100、PT200、PT500、PT1000、PT2000，温度测量范围为 −200 至 +850 °C，并提供 0–1 kΩ、0–10 kΩ 电阻量程及 ±1 V、±100 mV 电压量程。

本页对应标准六针 LEMO 接口的模块化型号，可按三线或四线方式连接 RTD 和电阻。高于 100 S/s 的档位需要设备许可升级；IOLITE 系统最高 10 kS/s，OBSIDIAN 系统最高 5 kS/s，应按主机和许可配置选择。

订货号可选规格型号说明操作

IOLITEI-8XRTD-HS

原生模拟信号RTD / 电阻 / 电压每通道采样率100 S/s；许可升级后 IOLITE 最高 10 kS/s、OBSIDIAN 最高 5 kS/s通道数8

8 路 RTD / 电阻 / 电压输入；LEMO 接口，100 S/s，许可升级后 IOLITE 最高 10 kS/s

询价

规格参数

性能参数

通道数8

每通道采样率100 S/s；许可升级后 IOLITE 最高 10 kS/s、OBSIDIAN 最高 5 kS/s

原生模拟信号RTD / 电阻 / 电压

数字分辨率24-bit Delta-Sigma ADC

电压量程±1 V、±100 mV

RTD 类型PT100、PT200、PT500、PT1000、PT2000

温度测量范围−200 至 +850 °C

温度测量精度±0.02% 读数 ±0.2 °C

温度测量温漂典型 ±2 ppm/K，最大 ±10 ppm/K

电压测量精度±1 V 档：±0.02% 读数 ±0.01% 量程；±100 mV 档：±0.02% 读数 ±0.02% 量程

电阻量程0–1 kΩ、0–10 kΩ

电阻测量精度±0.02% 读数 ±0.008% 量程

典型噪声底±1 V 档：−130 / −120 / −110 / −104 dB；±100 mV 档：−120 / −108 / −98 / −90 dB（10 / 100 / 1000 / 10000 S/s）

增益温漂典型 2 ppm/K，最大 10 ppm/K

偏置温漂±1 V 档：典型 0.05 μV/K，最大 0.2 μV/K；±100 mV 档：典型 0.01 μV/K，最大 0.1 μV/K

增益非线性＜0.007%

同步采样档位IOLITE：10、20、40、50、80、100、200、500、1000、2000、5000、10000 S/s；OBSIDIAN：最高 5000 S/s；高采样档位需设备许可

电气参数

输入耦合DC

输入阻抗10 MΩ

隔离1000 Vpeak，通道间及通道对地

供电范围9–48 V DC

RTD 与电阻接线3 线或 4 线

传感器激励电流PT500 / PT1000 / PT2000 或 0–10 kΩ：150 μA；PT100 / PT200 或 0–1 kΩ：400 μA

功耗典型 3.5 W，最大 4.7 W

通信与接口

通信接口EtherCAT

EtherCAT 连接器Ethernet RJ45，支持级联

总线速率100 Mbps，全双工

同步精度同一 EtherCAT 链内＜200 ns；跨链同步＜2 μs；与 SIRIUS 同步误差小于一个采样周期

模块间最大线缆长度100 m

单链吞吐量6–10 MB/s，取决于模块数量、配置及线缆长度

供电与级联条件2024 年 9 月之后生产的适用设备支持被动 PoE；早期设备需分别连接电源与数据，级联数量须核对供电预算

信号连接器8 × LEMO 0B 六针，EEA.0B.306.CLN

机械与环境

工作温度−40 至 +85 °C

储存温度−40 至 +85 °C

湿度最高 95% RH，无凝露

防护等级IP20，标准 IOLITE Modular MULTI 外壳

外形尺寸137 × 115 × 35 mm

重量585 g

资料下载

产品技术资料

用于确认量程、外形尺寸与基本性能

IOLITE 产品彩页与选型表（英文，V26-1）产品彩页

安装与使用文档

涵盖安装、接线与使用要点

IOLITE 温度模块技术手册摘页（英文，V26-1）使用手册
