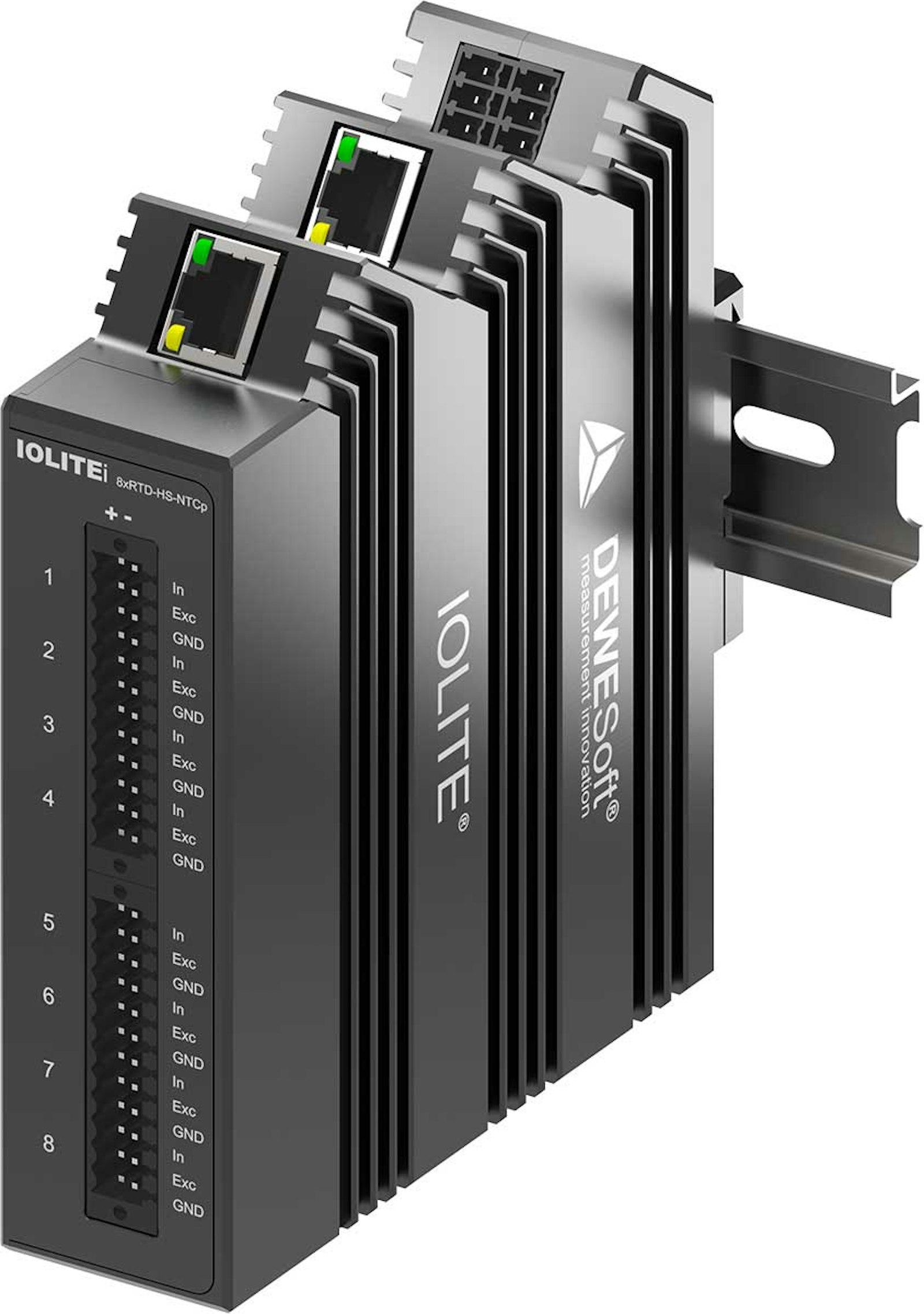

IOLITEi-8xRTD-2T3A24 八通道 EtherCAT 温度与电阻采集模块

01 / 01

产品说明

IOLITEi-8xRTD-2T3A24 是 IOLITE Modular 系列的八通道隔离温度、电阻与电压采集模块，支持铂电阻及热敏电阻，可用于温度分布与传感器联合测试。

采用 24-bit Delta-Sigma ADC，IOLITE 主机每通道最高同步采样率为 10 kS/s，OBSIDIAN 主机为 100 S/s。选择 AC 方波激励时最高采样率为 100 S/s；应结合传感器类型、激励方式及采样要求选型。

支持 PT50、PT100、PT200、PT500、PT1000、PT2000 铂电阻与 NTC / PTC 热敏电阻，电阻测量提供 100 Ω 至 10 MΩ 的六个量程，电压量程为 ±1 V 与 ±100 mV。RTD 与电阻输入支持 2 线、3 线、4 线接线，可使用直流或 5–50 Hz 方波激励。

独立 Modular 外壳配备双排 24 针端子，具有 210 V DC 或 150 V AC rms 的通道间及通道对地隔离。模块供电为 9–48 V DC，尺寸 137 × 115 × 35 mm，重量 500 g，防护等级 IP20。

订货号可选规格型号说明操作

IOLITEI-8XRTD-2T3A24

信号类型RTD / 电阻 / 电压每通道采样率10 kS/s（IOLITE，AC 激励模式最高 100 S/s）通道数8

8 路 RTD / 电阻 / 电压输入；2 / 3 / 4 线；双排 24 针端子；AC 激励模式最高 100 S/s

询价

规格参数

性能参数

通道数8

信号类型RTD / 电阻 / 电压

每通道采样率10 kS/s（IOLITE，AC 激励模式最高 100 S/s）

数字分辨率24-bit Delta-Sigma ADC

IOLITE 同步采样档位10、20、40、50、80、100、200、500、1000、2000、5000、10000 S/s

OBSIDIAN 采样率100 S/s

电压量程±1 V、±100 mV

电压测量精度±1 V 档：±0.02% 读数 ±0.01% 量程；±100 mV 档：±0.02% 读数 ±0.02% 量程

典型噪声底（±1 V 档）−130 / −120 / −110 / −104 dB（10 / 100 / 1000 / 10000 S/s）

典型噪声底（±100 mV 档）−120 / −108 / −98 / −90 dB（10 / 100 / 1000 / 10000 S/s）

偏置温漂±1 V 档典型 0.05 μV/K、最大 0.2 μV/K；±100 mV 档典型 0.01 μV/K、最大 0.1 μV/K

增益温漂典型 2 ppm/K，最大 10 ppm/K

增益线性度＜0.007%

铂电阻类型PT50、PT100、PT200、PT500、PT1000、PT2000

铂电阻温度范围−200 至 +850 °C，实际范围取决于所接传感器

铂电阻温度精度±0.02% 读数 ±0.2 °C

铂电阻温度漂移典型 ±2 ppm/K，最大 ±10 ppm/K

电阻量程0–10 MΩ、0–1 MΩ、0–100 kΩ、0–10 kΩ、0–1 kΩ、0–100 Ω

电阻测量精度10 MΩ 档：±0.03% 读数 ±0.03% 量程；其余档：±0.02% 读数 ±0.01% 量程

热敏电阻支持NTC / PTC

抗混叠滤波三阶模拟低通（−3 dB @ 1 kHz）与数字 FIR 滤波

温度转换模块内转换，支持标准 RTD 特性及 Steinhart–Hart 热敏电阻方程

电气参数

输入耦合DC

电压输入阻抗10 MΩ

RTD 与电阻接线2 线、3 线、4 线

铂电阻激励电流PT500 / PT1000 / PT2000：145 μA；PT50 / PT100 / PT200：420 μA

电阻激励电流10 MΩ：225 nA；1 MΩ：1 μA；100 kΩ：17.2 μA；10 kΩ：145 μA；1 kΩ：420 μA；100 Ω：1.7 mA

激励方式DC 或 AC 方波（5–50 Hz）；AC 激励模式最高采样率 100 S/s

电气隔离210 V DC 或 150 V AC rms，通道对地及通道间隔离

供电范围9–48 V DC

功耗典型 4 W，最大 6 W（Modular 外壳）

通信与接口

电气连接器双排 24 针端子，Weidmüller S2L 3.50/24/90F 3.5SN BK BX

通信接口EtherCAT

总线速度100 Mbps，全双工

总线连接器RJ45

同步精度同一 EtherCAT 链内＜200 ns；多链同步＜2 μs

相邻模块最大线缆长度100 m

级联连接单根线缆传输数据、供电与同步；2024 年 9 月以后生产的多通道模块支持被动 PoE

机械与环境

外形尺寸137 × 115 × 35 mm（Modular 外壳）

重量500 g（Modular 外壳）

工作温度−40 至 +85 °C

储存温度−40 至 +85 °C

相对湿度95%，无凝露

防护等级IP20
