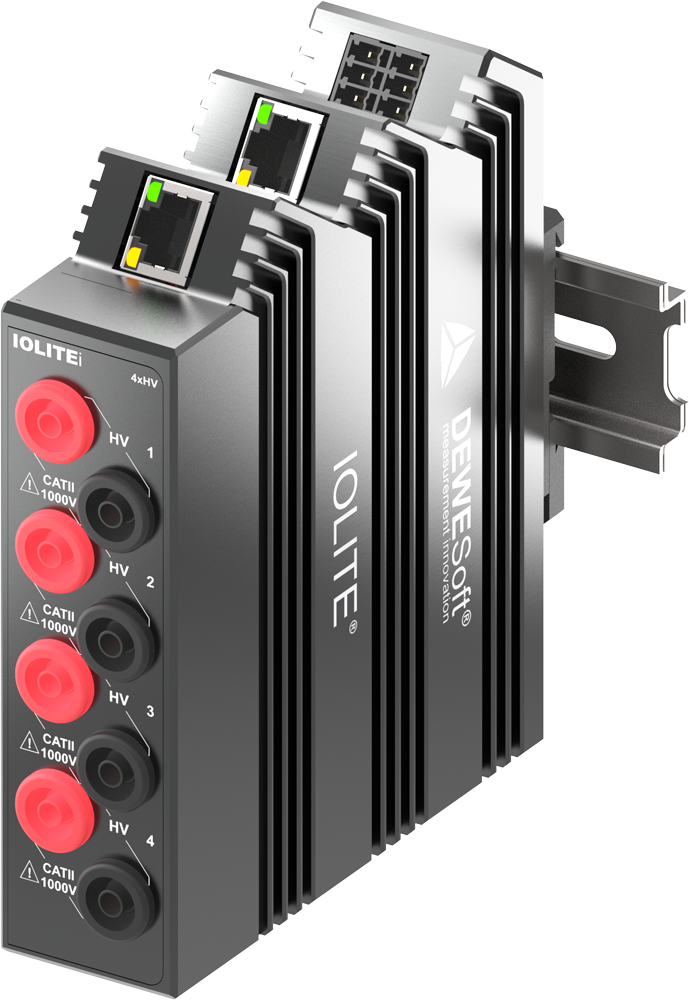

IOLITEi-4xHV 四通道 EtherCAT 高压采集模块

获取报价

IOLITEi-4xHV 四通道 EtherCAT 高压采集模块

01 / 01

产品说明

IOLITEi-4xHV 是 IOLITE Modular 系列的四通道高压采集模块，提供 ±2000 V、±1000 V、±400 V 与 ±200 V 输入量程，采用 24-bit Delta-Sigma ADC。

四个通道同步采样，IOLITE 主机下最高每通道 40 kS/s，OBSIDIAN 下最高 20 kS/s。通过 EtherCAT 级联，适用于分布式电压测试。

±2000 V 表示输入量程，测量类别额定为 CAT II 1000 V。使用时须核对被测回路、接线与附件的额定条件。本型号为 Modular 独立外壳，重量 575 g，采用 4 mm 安全香蕉插座。

订货号可选规格型号说明操作

IOLITEI-4XHV

信号类型电压每通道采样率IOLITE 主机：40 kS/s；OBSIDIAN：20 kS/s通道数4

4 路高压输入，±2000 V 量程；IOLITE 主机 40 kS/s；CAT II 1000 V

询价

规格参数

性能参数

通道数4

信号类型电压

每通道采样率IOLITE 主机：40 kS/s；OBSIDIAN：20 kS/s

数字分辨率24-bit Delta-Sigma ADC，抗混叠滤波器

输入精度±0.03% 读数 ±0.02% 量程

模拟抗混叠滤波器三阶 Butterworth，−3 dB @ 150 kHz

带宽（−3 dB）0.433 × fs；fs ＜ 5 kS/s 时为 0.49 × fs

无混叠带宽DC 至 0.499 × fs；fs ＜ 5 kS/s 时为 DC 至 0.45 × fs

混叠抑制−105 dB，所有采样率

ADC 延迟34 / fs

过采样倍数128

典型噪声底（10 kS/s）±2000 / ±1000 / ±400 / ±200 V 档分别为 −113 / −112 / −109 / −104 dB

典型 THD±200 V 档：−103 dB（40 kS/s，−6 dBFS、1 kHz 正弦）；其余档未提供

典型共模抑制（20 kS/s）80 dB @ 50 Hz；64 dB @ 400 Hz

增益温漂典型 10 ppm/K；最大 25 ppm/K

偏置温漂典型 100 μV/K + 2 ppm 量程/K；最大 200 μV/K + 4 ppm 量程/K

增益线性度±2000 V 档：＜ 0.02%；其他档：＜ 0.01%

电气参数

电压量程±2000 V、±1000 V、±400 V、±200 V

输入耦合DC

输入阻抗10 MΩ

测量类别额定CAT II 1000 V

供电范围9–48 V DC

功耗典型 2.6 W；最大 3 W

高压选型条件±2000 V 为输入量程；测量类别额定为 CAT II 1000 V，接线与附件须符合相应额定条件

通信与接口

通信接口EtherCAT

电气连接器4 mm 安全香蕉插座

EtherCAT 连接RJ45 级联接口

EtherCAT 总线速率100 Mbit/s 全双工

同步精度同一 EtherCAT 链：＜ 200 ns；多链同步：＜ 2 μs；与 SIRIUS 同步：小于 1 个采样

相邻设备最长线缆100 m

每链吞吐量6–10 MB/s，取决于设备、通道数、配置及线缆长度

机械与环境

重量575 g

外形尺寸136.75 × 127.2 × 35.0 mm

工作温度−40 至 +85 °C

储存温度−40 至 +85 °C

环境湿度95% RH，无凝露

防护等级IP20
