IOLITE-8xLVe 八通道 EtherCAT 电压与传感器激励模块

获取报价

IOLITE-8xLVe 八通道 EtherCAT 电压与传感器激励模块

01 / 02

产品说明

IOLITE-8xLVe 是 IOLITE Modular 系列的八通道电压采集模块，提供 ±100 V 与 ±5 V 输入量程，最高每通道同步采样率为 20 kS/s，并提供 2–24 V 单极性传感器激励。

原生支持电压与电位计，电流测量需外部分流器。250 V 功能隔离为通道到供电地的额定条件；选型时应结合共模电压、接地及传感器激励负载核对。

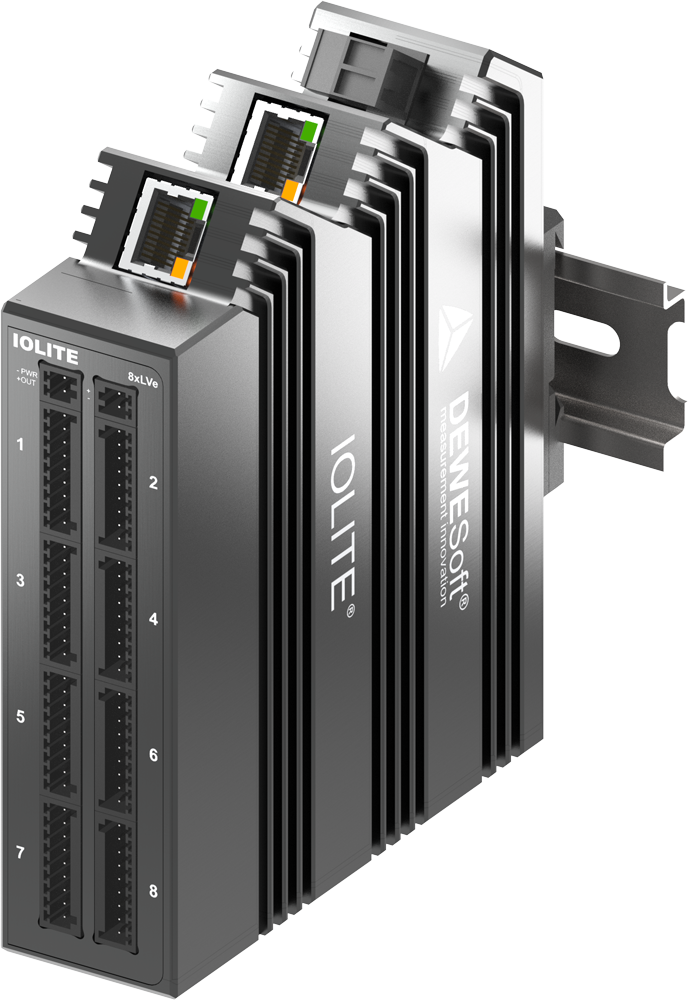

本页提供端子排版本 IOLITE-8xLVe 与 D-SUB37 版本 IOLITE-8xLVe-D37f，主图为端子排版本。两种接口采用相同模拟测量与激励规格，重量分别为 550 g 与 540 g；应按配套接线选择。

订货号可选规格型号说明操作

IOLITE-8XLVE

每通道采样率20 kS/s，同步采样电压量程±100 V、±5 V电气连接器端子排

8 路电压 / 电位计输入；20 kS/s；2–24 V 激励；端子排

询价

IOLITE-8XLVE-D37F

每通道采样率20 kS/s，同步采样电压量程±100 V、±5 V电气连接器2 × D-SUB37

8 路电压 / 电位计输入；20 kS/s；2–24 V 激励；D-SUB37

询价

规格参数

仅看差异

各型号规格参数对比
参数	IOLITE-8XLVE	IOLITE-8XLVE-D37F
性能参数
通道数	8	8
电压量程	±100 V、±5 V	±100 V、±5 V
每通道采样率	20 kS/s，同步采样	20 kS/s，同步采样
信号类型	电压 / 电位计；电流需外部分流器	电压 / 电位计；电流需外部分流器
数字分辨率	24-bit Delta-Sigma ADC	24-bit Delta-Sigma ADC
输入精度	±0.03% 读数 ±0.02% 量程	±0.03% 读数 ±0.02% 量程
模拟抗混叠滤波器	二阶 Butterworth，−3 dB @ 160 kHz	二阶 Butterworth，−3 dB @ 160 kHz
典型噪声底（10 kS/s）	±100 V / ±5 V 档：−114 / −99 dB	±100 V / ±5 V 档：−114 / −99 dB
典型 THD	±5 V 档：−103 dB（10 kS/s，−1 dBFS、1 kHz 正弦）；±100 V 档未提供	±5 V 档：−103 dB（10 kS/s，−1 dBFS、1 kHz 正弦）；±100 V 档未提供
典型 SFDR	±5 V 档：114 dB（10 kS/s，−1 dBFS、1 kHz 正弦）；±100 V 档未提供	±5 V 档：114 dB（10 kS/s，−1 dBFS、1 kHz 正弦）；±100 V 档未提供
典型共模抑制	50 Hz / 400 Hz / 1 kHz：±100 V 档 100 / 85 / 85 dB；±5 V 档 96 / 88 / 88 dB	50 Hz / 400 Hz / 1 kHz：±100 V 档 100 / 85 / 85 dB；±5 V 档 96 / 88 / 88 dB
增益线性度	±100 V 档：＜ 0.02%；±5 V 档：＜ 0.01%	±100 V 档：＜ 0.02%；±5 V 档：＜ 0.01%
增益温漂	典型 5 ppm/K；最大 20 ppm/K	典型 5 ppm/K；最大 20 ppm/K
偏置温漂	典型 5 ppm 量程/K；最大 10 ppm 量程/K	典型 5 ppm 量程/K；最大 10 ppm 量程/K
通道串扰	−130 dB	−130 dB
带宽（−3 dB）	0.433 × fs	0.433 × fs
无混叠带宽	DC 至 0.499 × fs；fs ＜ 5 kS/s 时 DC 至 0.44 × fs	DC 至 0.499 × fs；fs ＜ 5 kS/s 时 DC 至 0.44 × fs
混叠抑制	−105 dB，所有采样率	−105 dB，所有采样率
ADC 延迟	34 / fs	34 / fs
过采样倍数	128	128
电气参数
输入耦合	DC	DC
输入阻抗	800 kΩ，In+ 与 In− 之间	800 kΩ，In+ 与 In− 之间
最大共模电压	±200 V	±200 V
输入过压保护	In+ 至 In−：200 V 连续；350 Vpeak，100 ms	In+ 至 In−：200 V 连续；350 Vpeak，100 ms
隔离	250 V 功能隔离，通道到供电地	250 V 功能隔离，通道到供电地
传感器激励	单极性 2–24 V DC	单极性 2–24 V DC
激励负载限制	每通道最大 2.8 W；每模块最大 22.4 W；最大 500 mA	每通道最大 2.8 W；每模块最大 22.4 W；最大 500 mA
激励精度	0.05% ±2 mV	0.05% ±2 mV
激励温漂	±20 ppm/K ±60 μV/K	±20 ppm/K ±60 μV/K
激励负载稳定性	10% 至 90% 负载：5 V 激励时＜ 0.06%；24 V 时＜ 0.01%	10% 至 90% 负载：5 V 激励时＜ 0.06%；24 V 时＜ 0.01%
激励噪声	＜ 150 μVrms（10 V / 350 Ω，10 kS/s）	＜ 150 μVrms（10 V / 350 Ω，10 kS/s）
激励线性调整率	线路变化 10 Ω、120 Ω 负载：＜ 0.04%	线路变化 10 Ω、120 Ω 负载：＜ 0.04%
激励保护	支持持续对地短路	支持持续对地短路
供电范围	9–48 V DC	9–48 V DC
功耗：仅模拟输入	典型 3.3 W；最大 4.2 W	典型 3.3 W；最大 4.2 W
功耗：使用激励	120 Ω 负载：5 V 时 6.9 W；20 V 时 38 W	120 Ω 负载：5 V 时 6.9 W；20 V 时 38 W
电流测量条件	需外部分流器；输入电流能力及换算取决于分流器规格	需外部分流器；输入电流能力及换算取决于分流器规格
通信与接口
通信接口	EtherCAT	EtherCAT
电气连接器	端子排	2 × D-SUB37
TEDS 支持	支持	支持
EtherCAT 连接	RJ45 级联接口	RJ45 级联接口
EtherCAT 总线速率	100 Mbit/s，全双工	100 Mbit/s，全双工
同步精度	同一 EtherCAT 链：＜ 200 ns；多链同步：＜ 2 μs；与 SIRIUS 同步：小于 1 个采样	同一 EtherCAT 链：＜ 200 ns；多链同步：＜ 2 μs；与 SIRIUS 同步：小于 1 个采样
相邻设备最长线缆	100 m	100 m
每链吞吐量	6–10 MB/s，取决于设备、通道数、配置及线缆长度	6–10 MB/s，取决于设备、通道数、配置及线缆长度
机械与环境
重量	550 g	540 g
外形尺寸	136.75 × 115.0 × 35.0 mm	136.75 × 115.0 × 35.0 mm
工作温度	−40 至 +85 °C	−40 至 +85 °C
储存温度	−40 至 +85 °C	−40 至 +85 °C
环境湿度	95% RH，无凝露	95% RH，无凝露
防护等级	IP20	IP20

资料下载

产品技术资料

用于确认量程、外形尺寸与基本性能

IOLITE 产品彩页与选型表（英文，V26-1）产品彩页

安装与使用文档

涵盖安装、接线与使用要点

IOLITE-8xLVe 技术手册摘页（英文，V26-1）使用手册
