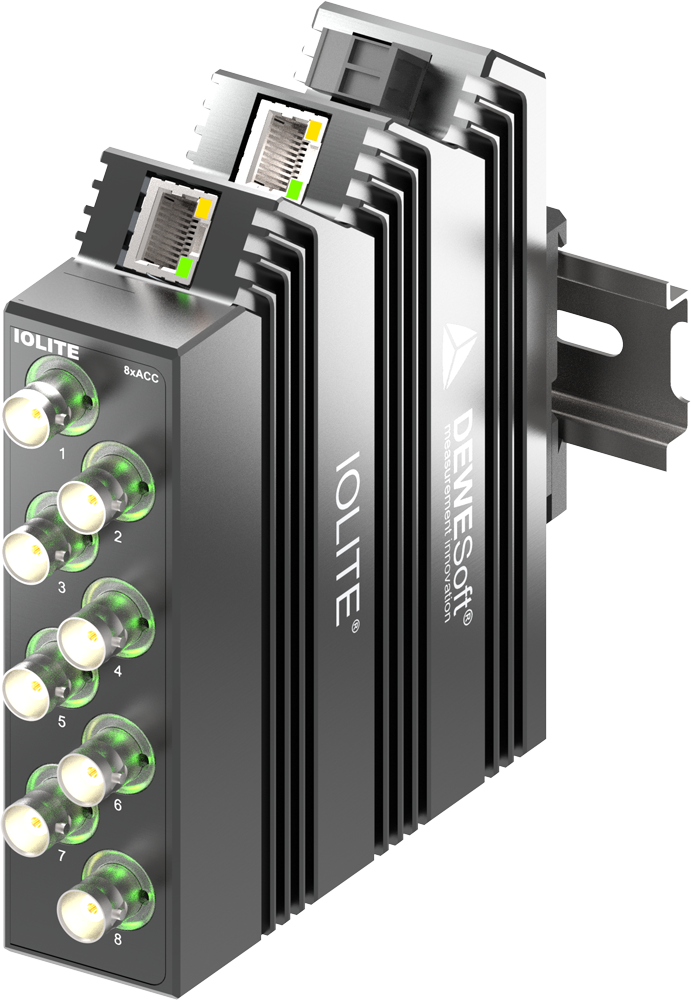

IOLITE-8xACC 八通道 EtherCAT 电压与 IEPE 采集模块

01 / 01

产品说明

IOLITE-8xACC 是 IOLITE Modular 系列的八通道电压与 IEPE 采集模块，采用 EtherCAT 通信，适用于振动、声音和电压测试。

每通道最高同步采样率在 IOLITE 主机下为 40 kS/s，在 OBSIDIAN 下为 20 kS/s；采用 24-bit Delta-Sigma ADC，IEPE 激励可选 2、4、6 mA。

本页对应带独立散热外壳的 IOLITE Modular 模块。采用 RJ45 EtherCAT 级联，适合将采集模块分布在测量位置附近；接口和供电方式须按具体设备版本核对。

订货号可选规格型号说明操作
IOLITE-8XACC
信号类型电压 / IEPE每通道采样率IOLITE 主机：40 kS/s；OBSIDIAN：20 kS/s通道数8

8 路电压 / IEPE；IOLITE 主机 40 kS/s；8 × BNC

询价

规格参数

性能参数

通道数8
信号类型电压 / IEPE
每通道采样率IOLITE 主机：40 kS/s；OBSIDIAN：20 kS/s
数字分辨率24-bit Delta-Sigma ADC，抗混叠滤波器
电压输入精度DC：±0.02% 读数 ±0.02% 量程
增益线性度＜ 0.02%
增益漂移典型 5 ppm/K，最大 15 ppm/K
零点漂移典型 0.5 μV/K + 0.5 ppm 量程/K；最大 2 μV/K + 2 ppm 量程/K
−3 dB 带宽fs ＜ 5 kS/s：0.49 fs；fs ≥ 5 kS/s：0.433 fs
无混叠带宽fs ＜ 5 kS/s：DC 至 0.44 fs；fs ≥ 5 kS/s：DC 至 0.499 fs
混叠抑制−105 dB
ADC 延迟34 / fs
过采样倍率128
典型噪声底10 kS/s；±10 V / ±5 V / ±1 V / ±200 mV：−116 / −116 / −114 / −105 dB
典型共模抑制40 kS/s、0 dBFS；50 Hz：113 / 113 / 111 / 102 dB；400 Hz：112 / 112 / 110 / 102 dB；1 kHz：109 / 108 / 108 / 102 dB（量程依次 ±10 V / ±5 V / ±1 V / ±200 mV）
典型 THD40 kS/s、−1 dBFS、1 kHz；上述量程依次：−104 / −104 / −104 / −102 dB
典型 SFDR40 kS/s、−1 dBFS、1 kHz；上述量程依次：106 / 106 / 99 / 96 dB
通道串扰1 kHz；上述量程依次：−140 / −140 / −140 / −130 dB

电气参数

电压量程±10 V、±5 V、±1 V、±200 mV
输入耦合DC；AC 0.1 Hz、1 Hz
输入阻抗1 MΩ
过压保护IN+ 与 IN− 间：50 V 连续，200 V 峰值（10 ms）
隔离电压250 Vpeak，通道与地
IEPE 激励2 mA、4 mA、6 mA
IEPE 顺从电压28 V
IEPE 输出阻抗＞ 50 kΩ
传感器检测短路：＜ 4 V；开路：＞ 19 V
TEDS 支持仅 IEPE 模式，Class 1
功耗Modular：仅模拟输入典型 3.7 W / 最大 4.5 W；IEPE 4 mA 典型 4.9 W，6 mA 最大 6.4 W
供电范围9–48 V DC

通信与接口

通信接口EtherCAT
电气连接器8 × BNC
EtherCAT 连接RJ45 级联接口
EtherCAT 总线速率100 Mbit/s 全双工
同步精度同一 EtherCAT 链：＜ 200 ns；多链同步：＜ 2 μs；与 SIRIUS 同步：小于 1 个采样
相邻设备最长线缆100 m
每链吞吐量6–10 MB/s，取决于设备、通道数、配置及线缆长度
总线供电条件2024 年 9 月之后生产的 IOLITE-8xACC 支持被动 PoE；须按生产版本、配套注电器与供电配置核对

机械与环境

重量575 g
外形尺寸136.75 × 127.2 × 35.0 mm
工作温度−40 至 +85 °C
储存温度−40 至 +85 °C
环境湿度95% RH，无凝露
防护等级IP20
