DUG20 分体式LVDT位移传感器

Name: DUG20 分体式LVDT位移传感器
Brand: 测恒

01 / 02

产品说明

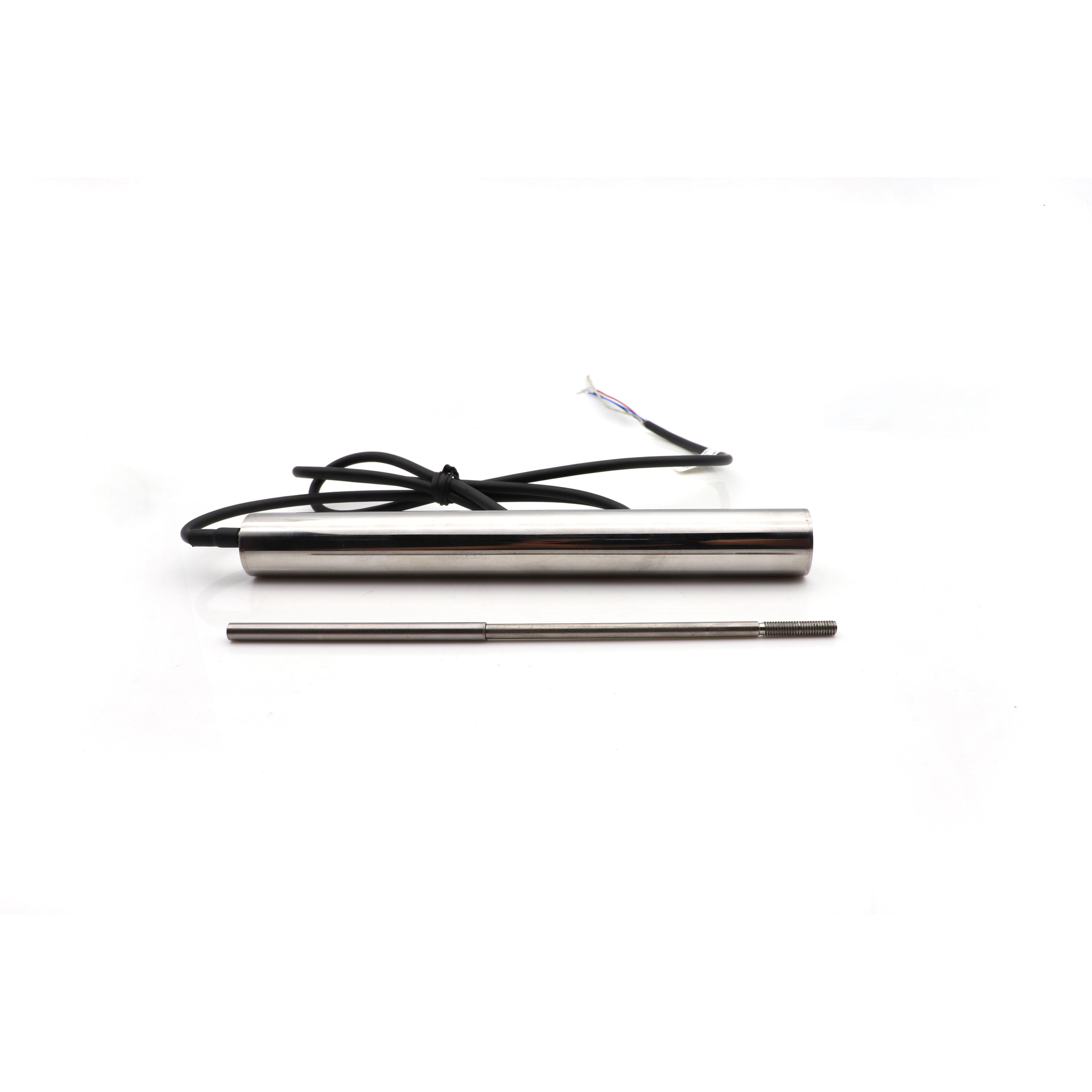

DUG20采用分体式结构，传感器主体固定，衔铁经非磁性连杆与被测物活动端连接。正确对中并保留间隙时，衔铁可在中孔内运动而不接触内壁，减少机械摩擦。适用于设备行程、材料试验机和阀门位置等静态与动态测量。

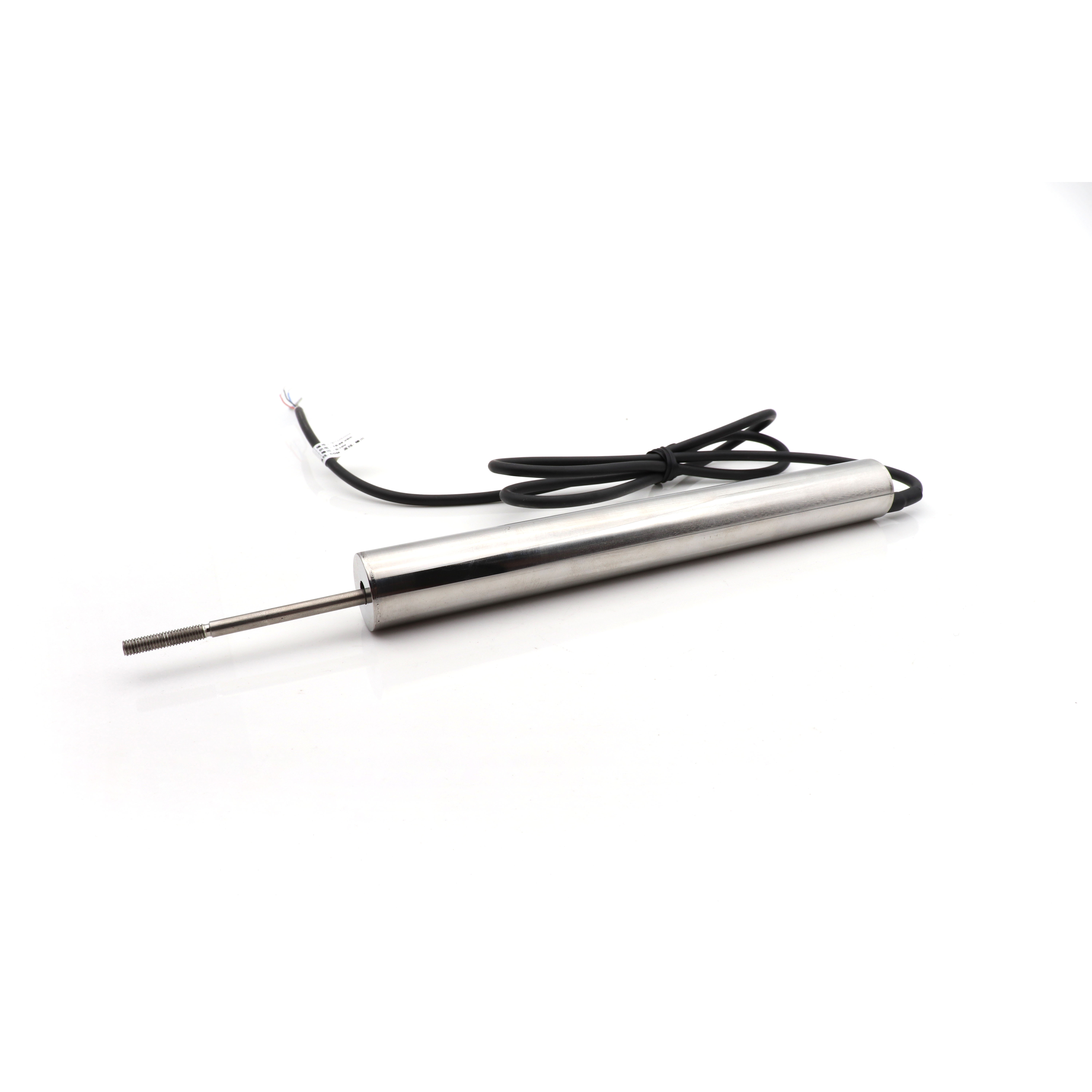

Product images

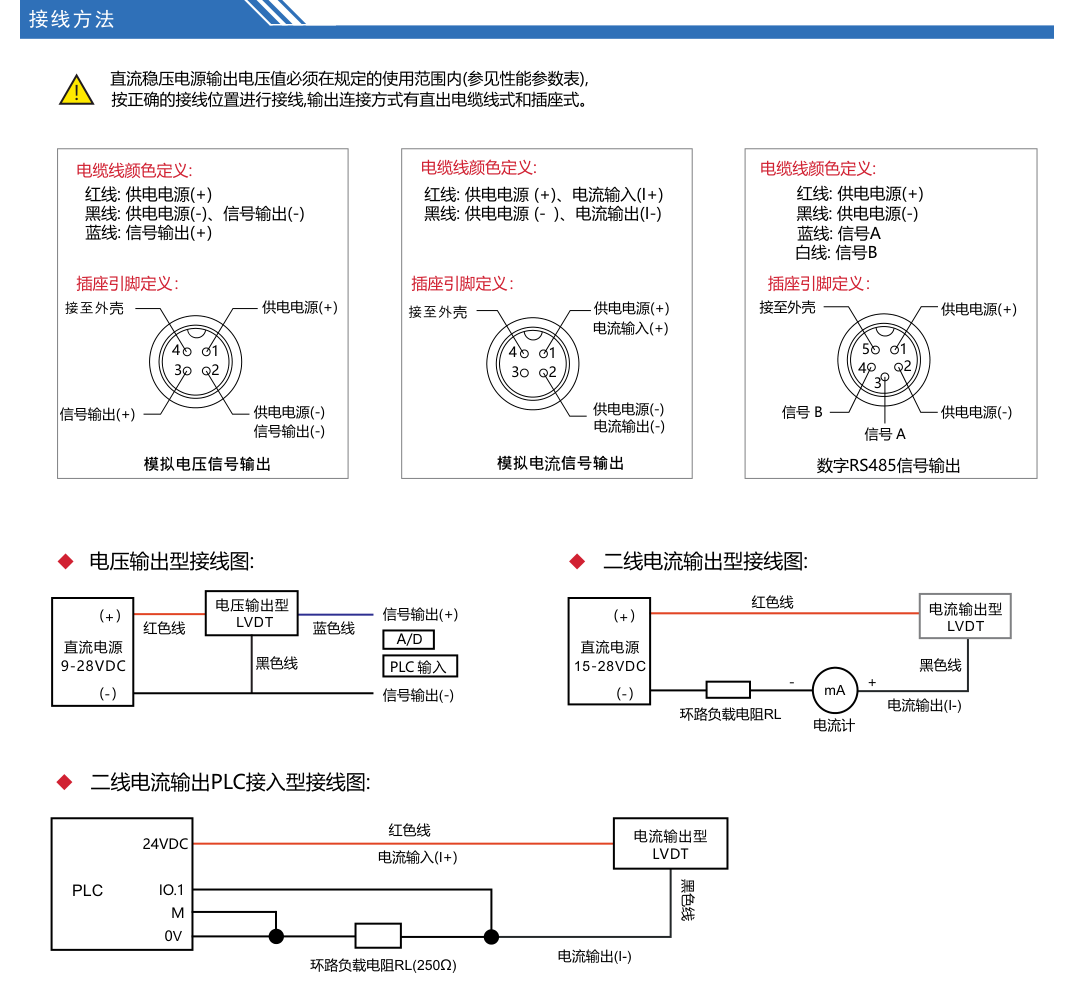

尺寸与接线

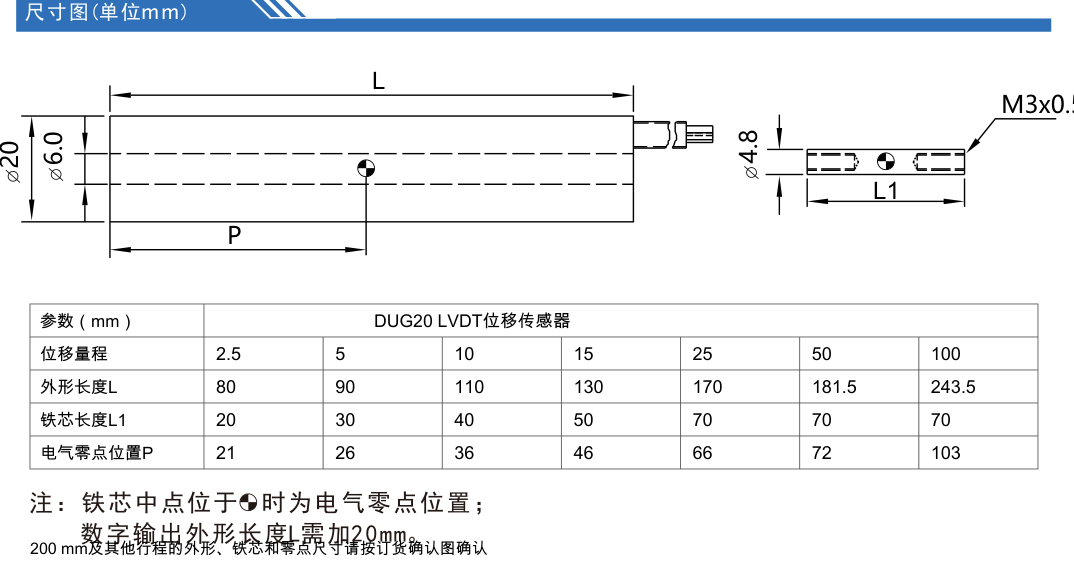

尺寸单位为mm，具体行程、输出与机械版本以订货确认图为准

01 / 02

下表来自现有启用SKU，含按客户要求配置的特殊行程和电缆版本。其他行程、输出和电缆组合请联系销售确认。

订货号可选规格型号说明操作

DUG20-10-D

量程10mm电缆长度1m输出信号RS485

DUG20，LVDT位移传感器，拉杆式，量程10mm，外径Φ20mm，精度0.25%F.S，RS485输出，电缆长度1米

询价

DUG20-100-10V-18M

量程100mm电缆长度18m输出信号0–10 VDC

DUG20，LVDT位移传感器，拉杆式，量程100mm，外径Φ20mm，精度0.25%F.S，0-10V输出，电缆长度18米

询价

DUG20-20-10V

量程20mm电缆长度1m输出信号0–10 VDC

DUG20，LVDT位移传感器，拉杆式，量程20mm，外径Φ20mm，精度0.25%F.S，0-10V输出，电缆长度1米

询价

规格参数

性能参数

量程2.5–200 mm

线性度模拟输出±0.25% / ±0.5%可选；数字输出±0.25% / ±0.1%可选

分辨率≤0.1 µm；数字版本为16 bit

动态响应250 Hz

电气参数

供电电压9–28（按输出类型匹配） VDC

输出信号0–5 VDC（9–12 VDC供电）；0–10 VDC / 4–20 mA（15–28 VDC供电）；RS485（9–12 VDC供电）

工作电流电压输出型≤12 mA；电流输出型4–20 mA

标准电缆1 m直出电缆（默认），订货号另有指定时按订货号

机械与环境

结构形式分体式LVDT；衔铁与主体分离

外径20 mm

外壳材质304不锈钢

出线方式直出，可选侧出

防护等级IP67

工作温度−25～85 °C

温度零点漂移≤0.01 %f.s./°c

温度输出漂移≤0.025 %f.s./°c

安装与选型

安装要求采用温度膨胀系数小的非金属夹持材料；金属块直接夹持可能影响性能；连杆须用非磁性材料，如304或316无磁不锈钢

选型说明当前官网选型最大量程200 mm（2026-10-21确认）；具体行程、连杆、螺纹及外形尺寸按订货确认图。数字信号输出外形长度L增加20 mm

产品规格书

DUG20 产品规格书规格书

典型应用

机械设备移动距离检测
材料试验机位移检测
桥梁位移检测
阀门位置检测
注塑机位移检测
