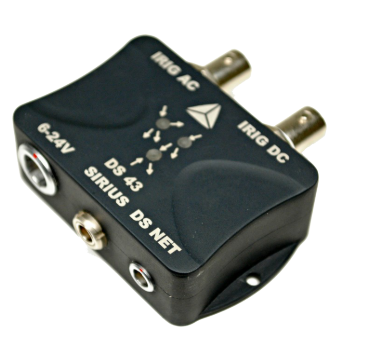

DS-IRIG-ACDC IRIG-B 同步信号转换器

01 / 02

产品说明

DS-IRIG-ACDC 将 IRIG-B AC 调幅信号或 IRIG-B DC 信号转换为同步接口所需的 IRIG-B DC 输出，提供 BNC、SIRIUS 4 针同步与差分同步接口。输入模式通过按键切换，并由 3 个 LED 指示。连接前应核对采集设备的同步接口、电平及同步模式，按对应模式选择连接线。

IRIG-B AC 输入可转换为 BNC、SIRIUS 4 针 TTL 或 2 针差分输出。IRIG-B DC 输入的可用输出取决于输入接口；转换关系与引脚定义请对照技术手册。同步接线、供电与电平须与采集设备匹配

订货号可选规格型号说明操作

DS-IRIG-ACDC

供电范围6–24 V DC输入信号IRIG-B AC（AM） / IRIG-B DC输出信号IRIG-B DC：TTL / RS-422 差分

IRIG-B AC / DC 输入；TTL / RS-422 差分输出；6–24 V DC 供电

询价

规格参数

性能参数

输入信号IRIG-B AC（AM） / IRIG-B DC

输出信号IRIG-B DC：TTL / RS-422 差分

IRIG-AC 至 TTL 输出延时±4 μs；出厂按 Meinberg 配置调整，可按要求在工厂调整

IRIG-AC 至 TTL 输出抖动±500 ns

IRIG-AC 至差分输出延时±2 μs

IRIG-AC 至差分输出抖动±200 ns

电气参数

IRIG-AC 输入幅值0.5–10 Vpp

IRIG-AC 调幅比3:1 ±10%

IRIG-AC 输入阻抗20 kΩ

IRIG-AC 输入隔离100 V DC

IRIG-DC BNC 输入电平TTL / CMOS 兼容

IRIG-DC BNC 输入隔离100 V DC

IRIG-DC L0B4f 输入TTL / CMOS 兼容；单端，无隔离

BNC / L0B4f 输出电平TTL 兼容

L0B2f 差分输出电平RS-422 兼容

供电范围6–24 V DC

通信与接口

IRIG 连接器BNC；AC 与 DC 各一接口

同步连接器L0B4f（SIRIUS，4 针）；L0B2f（差分，2 针）

输入模式切换按键切换，3 个 LED 指示当前模式

IRIG-AC BNC 转换输出IRIG-DC：BNC、L0B4f、L0B2f 差分

IRIG-DC BNC 转换输出IRIG-DC：L0B4f、L0B2f 差分

IRIG-DC L0B4f 转换输出IRIG-DC：L0B2f 差分

机械与环境

工作温度−5 至 +60 °C

储存温度−30 至 +85 °C

环境湿度0–95%（60 °C），无凝露

资料下载

安装与使用文档

涵盖安装、接线与使用要点

DS-IRIG-ACDC 技术参考手册（英文，V24-1）使用手册
