DS-CAN2 双通道 USB CAN 总线接口

01 / 03

DS-CAN2 是双通道 USB CAN 总线接口，两路 CAN 通信均具备电气隔离，每端口最高总线速率为 1 Mbit/s。配合 DewesoftX 可进行总线数据采集、记录与解码，并支持 CAN 发送、OBDII 和 J1939 测试。XCP/CCP 等扩展功能需按软件插件与授权配置确认。

仅进行数据采集时可通过 USB 供电；需要从 CAN 端口为外部设备供电时，应接入 6–36 V DC 外部电源，启动电压为 7 V。端口提供 5 V 与 15 V 输出，受设备总功率及单档功率限制；传感器供电本身不隔离。

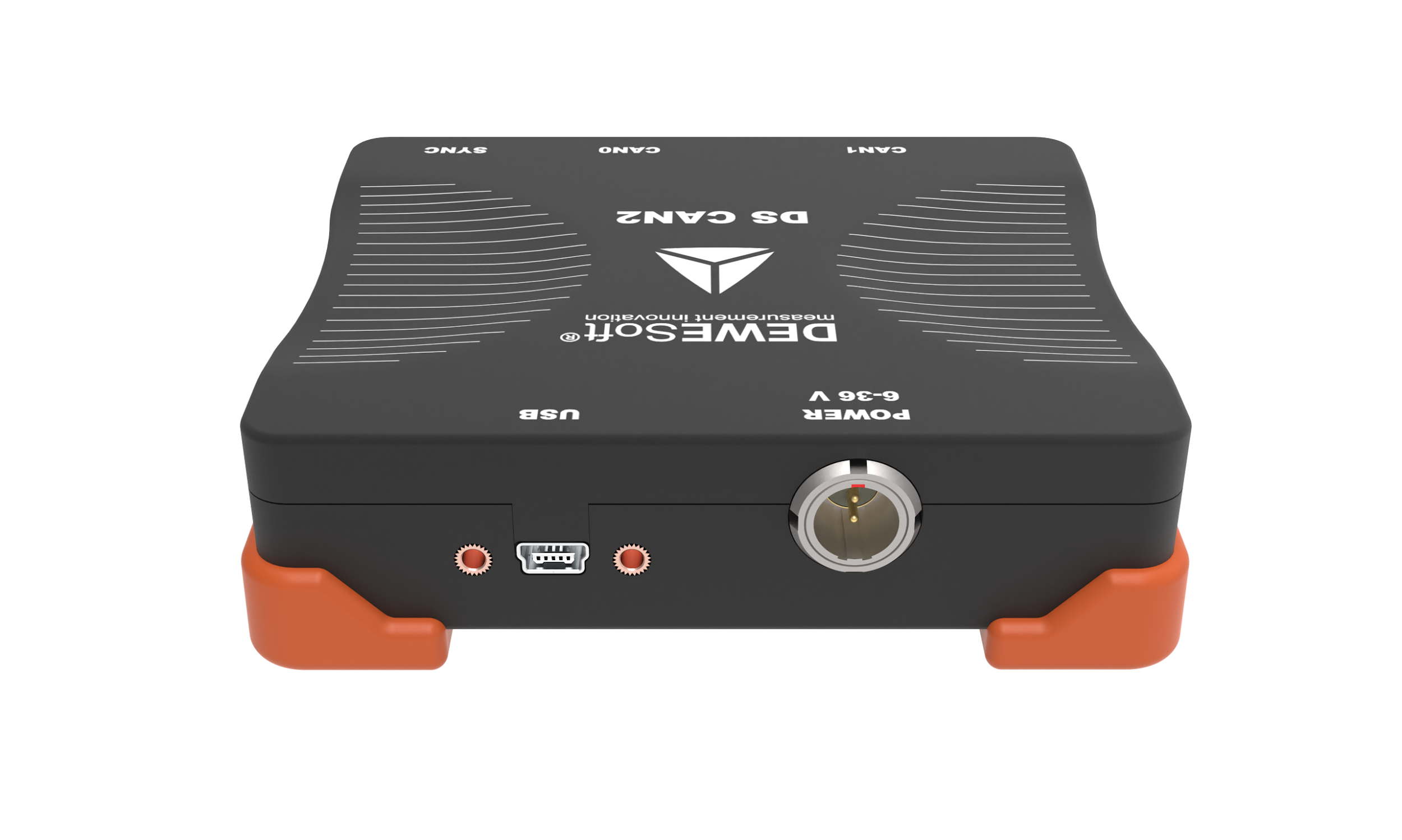

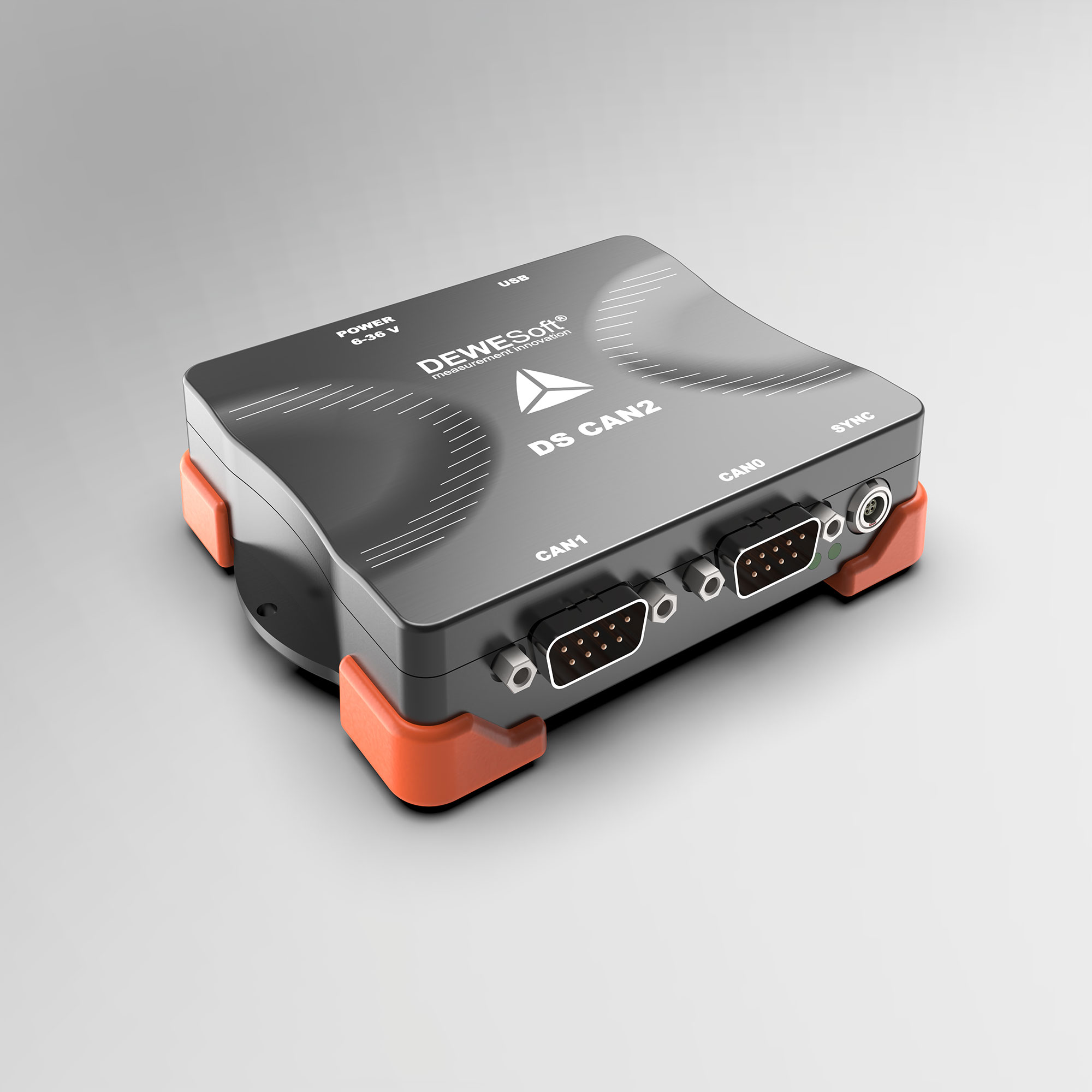

前面板设两路 D-SUB9 CAN 接口和同步接口，后面板设 USB 与外部电源接口。多设备同步连接时应核对主机的时钟、触发模式和配套线缆。此型号为 CAN 2.0B 接口，CAN FD 测试应选择对应 CAN FD 型号。

订货号可选规格型号说明操作

DS-CAN2

CAN 协议CAN 2.0BCAN 端口数2每端口最高总线速率1 Mbit/s

2 路隔离 CAN 2.0B；1 Mbit/s；USB 通信

规格参数

CAN 端口数2

CAN 协议CAN 2.0B

每端口最高总线速率1 Mbit/s

CAN 功能数据接收、解码与发送；支持 OBDII、J1939

信号类型CAN

外部供电范围6–36 V DC；启动电压 7 V

USB 供电条件仅采集时可由 USB 供电；为外部设备供电时需接外部电源

最大功耗5.5 W

传感器供电总功率最大 3 W；15 V 输出最大 2 W，所有端口合计

CAN 隔离CAN 通信隔离；传感器供电不隔离

总线引脚故障保护±36 V

5 V 供电输出D-SUB9 第 1 针；最大电流 500 mA，受总功率限制

15 V 供电输出D-SUB9 第 9 针；最大电流 200 mA，受总功率及 15 V 功率限制

通信接口USB 2.0

CAN 连接器2 × 9 针 D-SUB 公头

CAN 针脚2：CAN_LOW；7：CAN_HIGH；3、6：DGND；4、5、8：保留

供电连接器2 针 LEMO；配套插头 FGJ.1B.302.CLLD42Z

供电针脚1：V+；2：V−

同步连接器4 针 LEMO；配套插头 FGG.00.304CLAD27Z

同步针脚1：CLK；2：Trigger；3：GPS-PPS；4：DGND

配套软件DewesoftX；扩展插件按软件授权配置确认

USB 断连恢复重新连接 USB 后，在 DewesoftX 中重新启动采集

外形尺寸105 × 90 × 30 mm

重量230 g

工作温度−20 至 +60 °C

储存温度−40 至 +70 °C
