DM8 笔式LVDT位移传感器

DM8 笔式LVDT位移传感器

01 / 03

产品说明

DM8采用笔式回弹结构，弹簧在自由状态下将测轴顶出，适合测头与被测物无法固定连接的接触式测量。传感器原始信号为AC交流信号，通过配套外接变送器转换为标准电压、电流或数字信号。

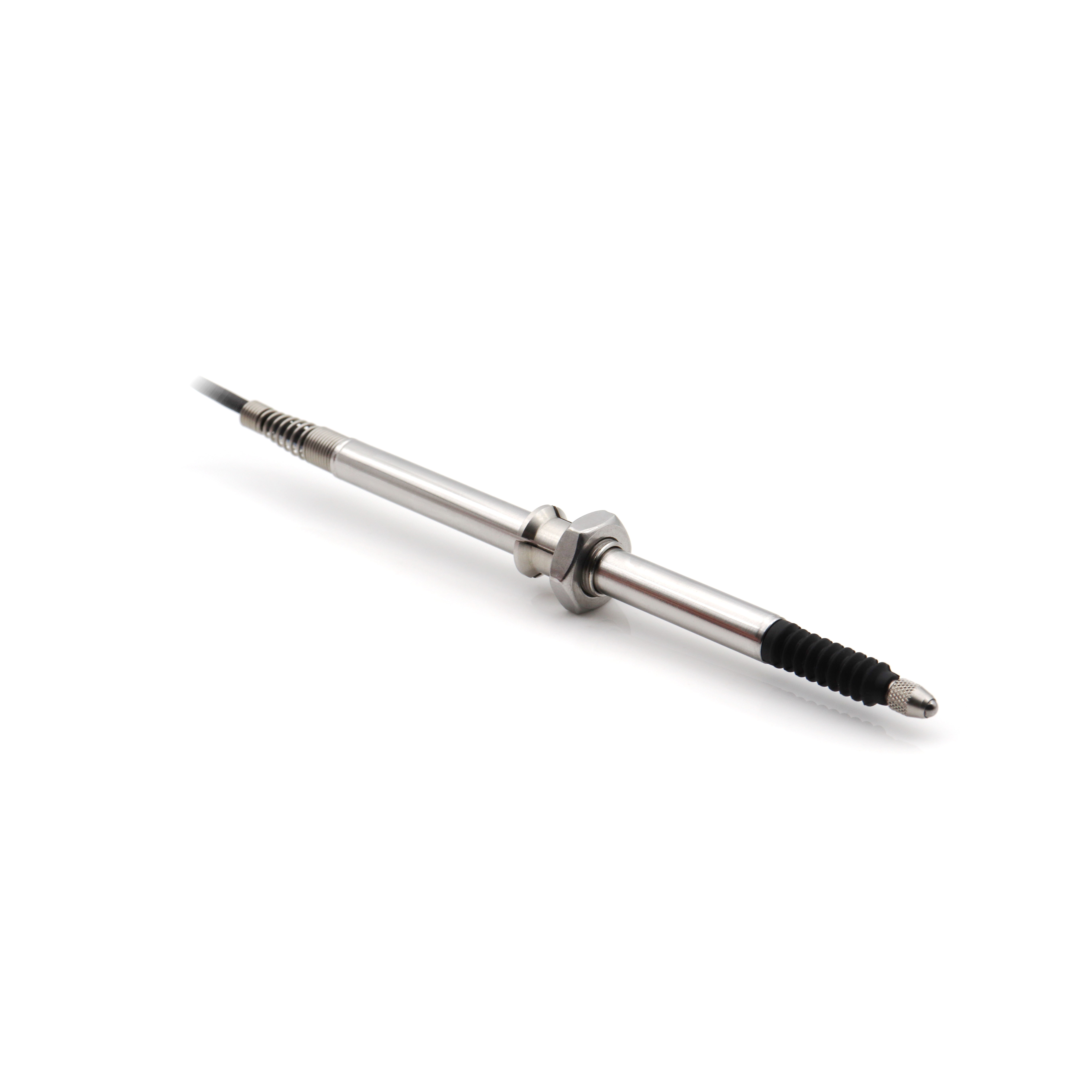

Product images

尺寸与接线

尺寸单位为mm，具体行程、输出与机械版本以订货确认图为准

01 / 03

下表来自现有启用SKU，含按客户要求配置的特殊行程和电缆版本。其他行程、输出和电缆组合请联系销售确认。

订货号可选规格型号说明操作

DM8-05-5V

量程5mm电缆长度1m输出信号0–5 VDC

DM8，LVDT位移传感器，弹簧复位，量程5mm，外径Φ8mm，精度0.25%F.S，模拟量0-5V输出，含AC调理器，电缆长度1米

DM8-05-MA

量程5mm电缆长度1m输出信号4–20 mA

DM8，LVDT位移传感器，弹簧复位，量程5mm，外径Φ8mm，精度0.25%F.S，4-20mA输出，含AC调理器，电缆长度1米

DM8-10-D

量程10mm电缆长度1m输出信号RS485

DM8，LVDT位移传感器，弹簧复位，量程10mm，外径Φ8mm，精度0.25%F.S，RS485输出，含AC调理器，电缆长度1米

DM8-10-MA

量程10mm电缆长度1m输出信号4–20 mA

DM8，LVDT位移传感器，弹簧复位，量程10mm，外径Φ8mm，精度0.25%F.S，4-20mA输出，含AC调理器，电缆长度1米

规格参数

性能参数

量程2 / 5 / 8 / 10 mm

线性度模拟输出±0.25%F.S.；数字输出±0.25%F.S.或±0.1%F.S.

分辨率≤0.1 µm；数字版本为16 bit

重复性≤5 µm

电气参数

供电电压9–28（按输出类型匹配） VDC

输出信号0–5 VDC（9–12 VDC供电）；0–10 VDC / 4–20 mA（15–28 VDC供电）；RS485（9–12 VDC供电）

工作电流电压输出型≤12 mA；电流输出型4–20 mA

标准电缆1 m直出电缆（默认），订货号另有指定时按订货号

机械与环境

结构形式回弹式笔式LVDT；外接变送器

外径8 mm

外壳材质不锈钢

测头材质耐磨氧化锆

出线方式直出，可选侧出

防护等级IP67

工作温度−25～85 °C

温度零点漂移≤0.01 %f.s./°c

温度输出漂移≤0.025 %f.s./°c

安装与选型

安装要求采用温度膨胀系数小的非金属夹持材料；金属块直接夹持可能影响性能

选型说明小量程统一为2 mm；3D为参考结构，机械版本与尺寸以确认图为准

01

产品规格书

DM8 产品规格书规格书

02

交互式三维模型

参考结构模型，具体行程与机械版本以订货确认图为准

DM8 三维模型（参考结构，按订货型号确认尺寸） STEP 三维模型STP · 交互式预览

典型应用

精密位移测量
轴径检测
玻璃生产检测
汽车零部件在线检测
机器人定位检测
