DC-CT-1000I 零磁通交直流电流传感器
01 / 04
产品说明
DC-CT-1000I 是用于交直流电流测量的零磁通电流传感器，采用 Platiše Flux Sensor 技术，额定直流电流为 ±1000 A，可用于电驱、逆变器和功率测试中的电流测量。传感器输出为模拟电流，需要与供电、负载转换和采集输入一起配置。
本页提供四种订货型号：S22 采用 22 mm 孔径，S45 采用 45 mm 孔径；DA 为 D-SUB9 公头，LA 为 LEMO 0B 六针母头。两种孔径的带宽、精度、噪声和外形不同，规格参数可按订货型号切换查看。
D-SUB 配置可配套 SIRIUSi-PWR-MCTS2 或 DSi-PWR-MCTS-SINGLE 供电，并通过匹配的 DSI 负载转换适配器接入 LV、STG、STGS 或 UNI 模拟输入。LEMO 配置需选择对应专用线束；供电、线长、负载与输入量程应成套核对。
测量未绝缘导体与绝缘导体时的隔离条件不同。带宽标注对应 −0.5 dB、一次电流 0.7 A RMS；安装、接线及绝缘条件请按技术手册确认。
订货号可选规格型号说明操作
DC-CT-1000I-S22DA
信号连接器D-SUB9 公头孔径22 mm额定直流电流±1000 A
±1000 A DC；22 mm 孔径；D-SUB9 公头；1 MHz 带宽（−0.5 dB，0.7 A RMS）

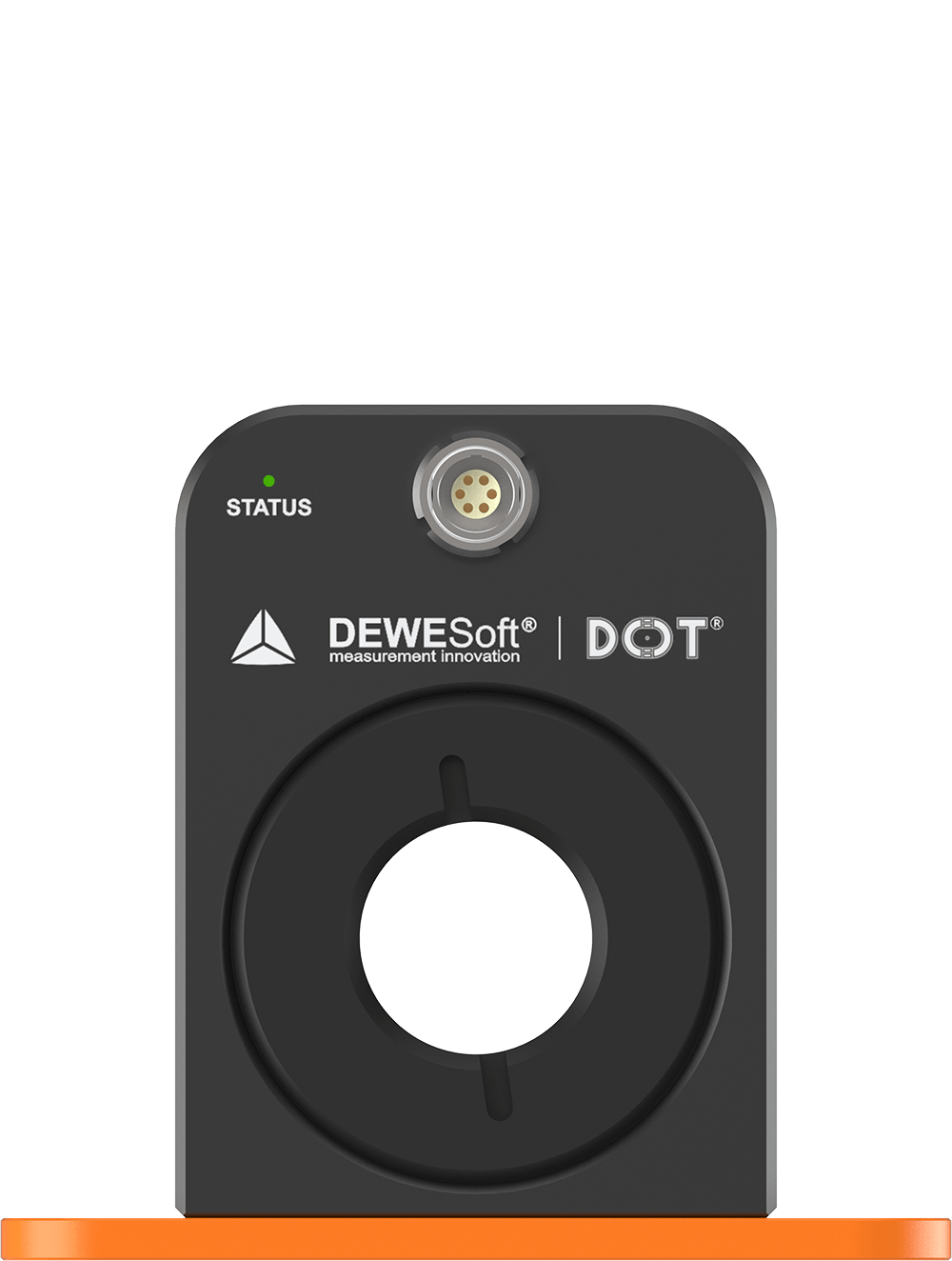

DC-CT-1000I-S22LA
信号连接器LEMO 0B 6针母头，G-key孔径22 mm额定直流电流±1000 A
±1000 A DC；22 mm 孔径；LEMO 0B 6针母头，G-key；1 MHz 带宽（−0.5 dB，0.7 A RMS）

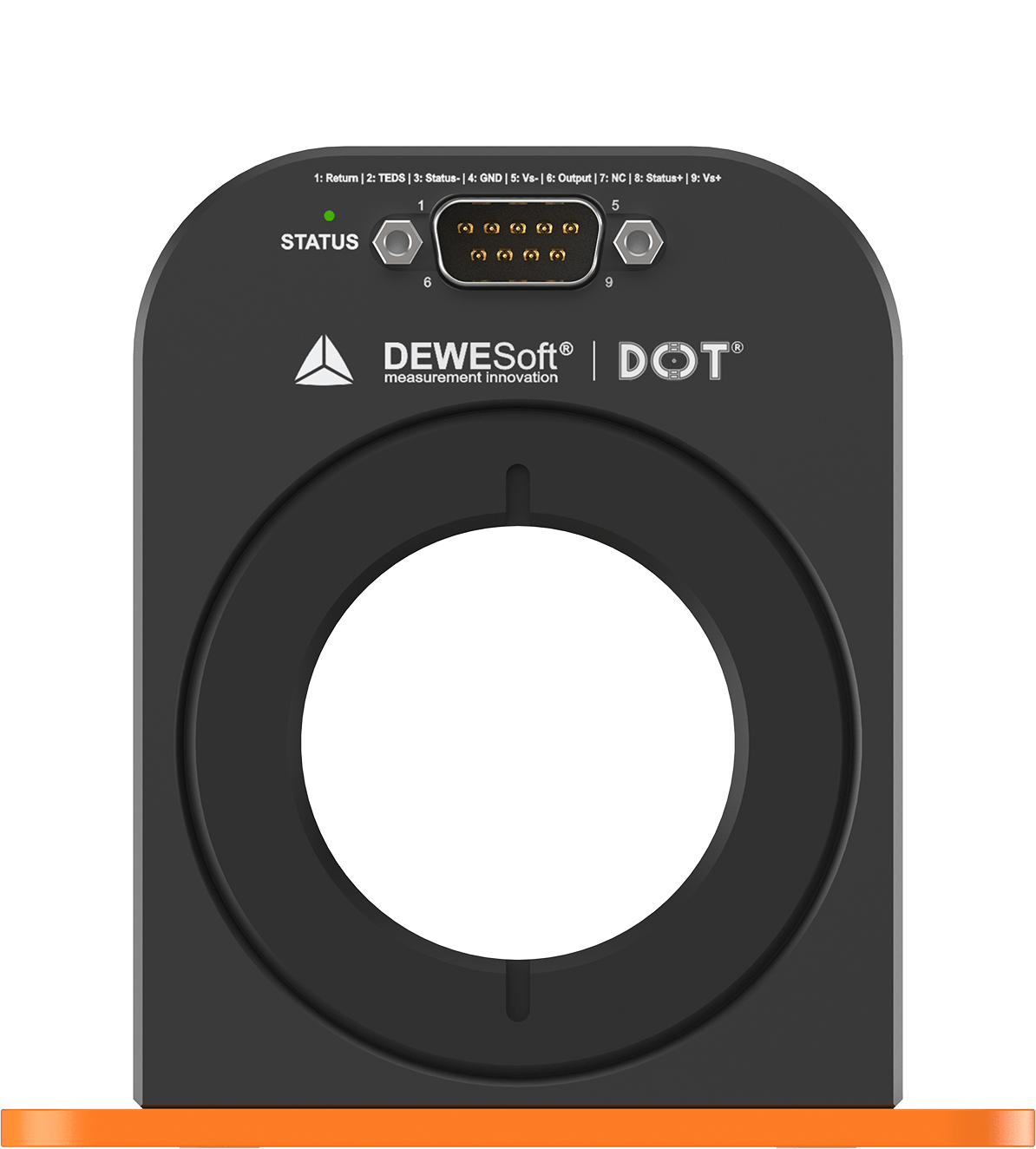

DC-CT-1000I-S45DA
信号连接器D-SUB9 公头孔径45 mm额定直流电流±1000 A
±1000 A DC；45 mm 孔径；D-SUB9 公头；500 kHz 带宽（−0.5 dB，0.7 A RMS）

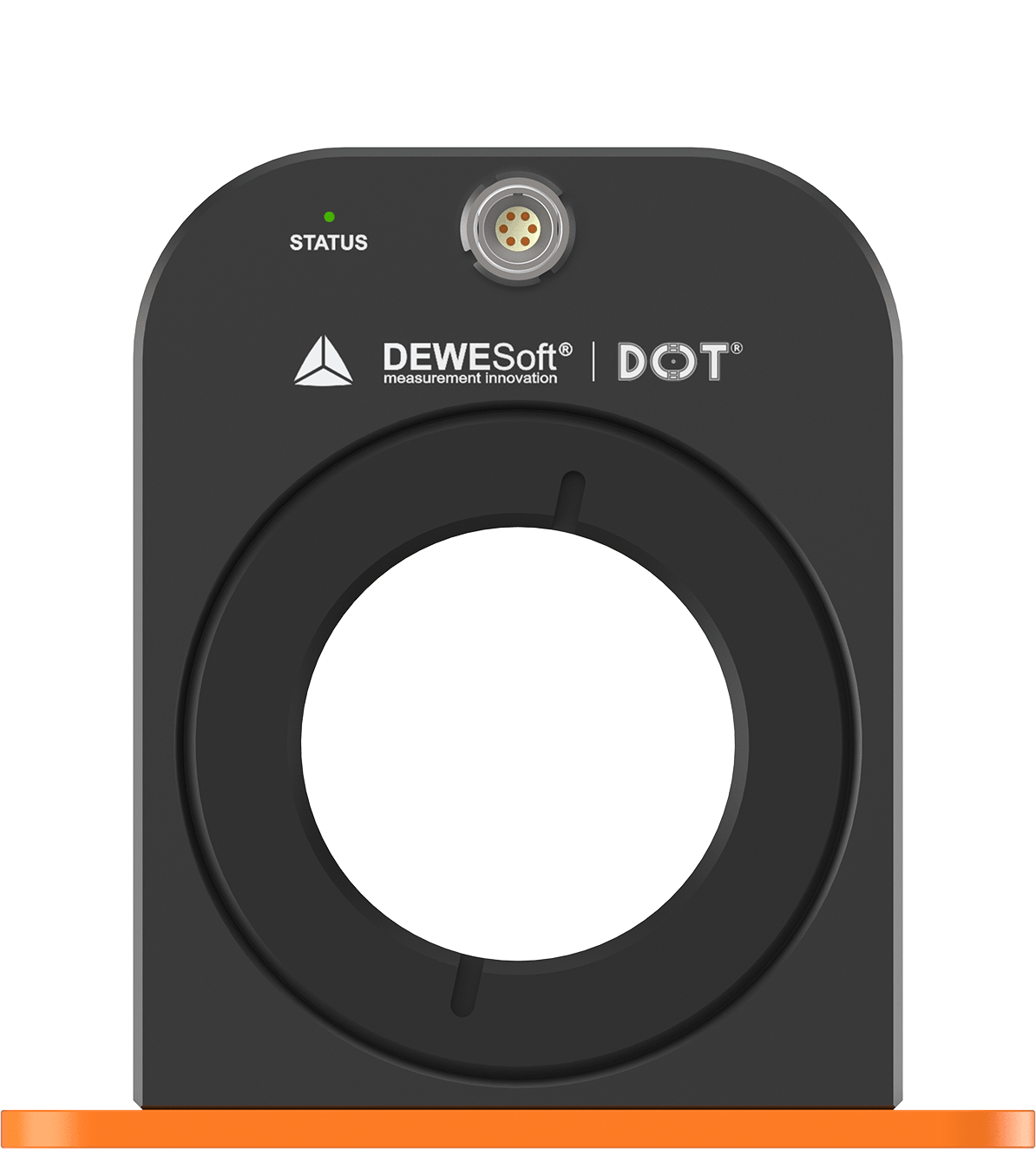

DC-CT-1000I-S45LA
信号连接器LEMO 0B 6针母头，G-key孔径45 mm额定直流电流±1000 A
±1000 A DC；45 mm 孔径；LEMO 0B 6针母头，G-key；500 kHz 带宽（−0.5 dB，0.7 A RMS）
规格参数
| 参数 | DC-CT-1000I-S22DA | DC-CT-1000I-S22LA | DC-CT-1000I-S45DA | DC-CT-1000I-S45LA |
|---|---|---|---|---|
| 性能参数 | ||||
| 额定直流电流 | ±1000 A | ±1000 A | ±1000 A | ±1000 A |
| 输出类型 | 差分模拟电流输出 | 差分模拟电流输出 | 差分模拟电流输出 | 差分模拟电流输出 |
| 变比 | 1680:1 | 1680:1 | 1680:1 | 1680:1 |
| 额定二次电流 | 约±595.2 mA（一次电流±1000 A） | 约±595.2 mA（一次电流±1000 A） | 约±595.2 mA（一次电流±1000 A） | 约±595.2 mA（一次电流±1000 A） |
| 额定交流电流 | 707 A RMS | 707 A RMS | 707 A RMS | 707 A RMS |
| 带宽（−0.5 dB） | 1 MHz（一次电流0.7 A RMS） | 1 MHz（一次电流0.7 A RMS） | 500 kHz（一次电流0.7 A RMS） | 500 kHz（一次电流0.7 A RMS） |
| 增益误差（BFSL，23 °C） | 典型22 ppm；最大＜163 ppm（5σ） | 典型22 ppm；最大＜163 ppm（5σ） | 典型46 ppm；最大＜246 ppm（5σ） | 典型46 ppm；最大＜246 ppm（5σ） |
| 含磁滞积分非线性（23 °C） | 典型22 ppm/Apeak；最大＜62 ppm/Apeak（5σ） | 典型22 ppm/Apeak；最大＜62 ppm/Apeak（5σ） | 典型52 ppm/Apeak；最大＜114 ppm/Apeak（5σ） | 典型52 ppm/Apeak；最大＜114 ppm/Apeak（5σ） |
| 零点偏移（RTI，23 °C） | 典型1.3 mA；最大＜10 mA（5σ） | 典型1.3 mA；最大＜10 mA（5σ） | 典型4.1 mA；最大＜25 mA（5σ） | 典型4.1 mA；最大＜25 mA（5σ） |
| 长期稳定性（500 A，含自热） | ＜10 mA | ＜10 mA | ＜15 mA | ＜15 mA |
| 幅频平坦度（＜100 kHz） | ＜0.1 dB | ＜0.1 dB | ＜0.1 dB | ＜0.1 dB |
| 幅频平坦度（＜1 MHz） | ＜0.5 dB | ＜0.5 dB | ＜1 dB | ＜1 dB |
| 相位偏移（＜100 kHz） | ＜1° | ＜1° | ＜2° | ＜2° |
| 相位偏移（＜1 MHz） | ＜2° | ＜2° | ＜5° | ＜5° |
| 典型RMS噪声（10 kHz） | 0.6 mA | 0.6 mA | 0.7 mA | 0.7 mA |
| 典型RMS噪声（100 kHz） | 1.2 mA | 1.2 mA | 1.0 mA | 1.0 mA |
| 典型RMS噪声（1 MHz） | 5.5 mA | 5.5 mA | 7.7 mA | 7.7 mA |
| 增益误差（−40 °C） | 典型46 ppm；最大＜193 ppm（5σ） | 典型46 ppm；最大＜193 ppm（5σ） | 典型79 ppm；最大＜127 ppm（5σ） | 典型79 ppm；最大＜127 ppm（5σ） |
| 增益误差（85 °C） | 典型43 ppm；最大＜194 ppm（5σ） | 典型43 ppm；最大＜194 ppm（5σ） | 典型120 ppm；最大＜351 ppm（5σ） | 典型120 ppm；最大＜351 ppm（5σ） |
| 偏心增益误差（上下） | 典型50 ppm；最大＜100 ppm | 典型50 ppm；最大＜100 ppm | 典型150 ppm；最大＜250 ppm | 典型150 ppm；最大＜250 ppm |
| 偏心增益误差（左右） | 典型20 ppm；最大＜50 ppm | 典型20 ppm；最大＜50 ppm | 典型50 ppm；最大＜100 ppm | 典型50 ppm；最大＜100 ppm |
| 含磁滞积分非线性（−40 °C） | 典型26 ppm/Apeak；最大＜107 ppm/Apeak（5σ） | 典型26 ppm/Apeak；最大＜107 ppm/Apeak（5σ） | 典型83 ppm/Apeak；最大＜187 ppm/Apeak（5σ） | 典型83 ppm/Apeak；最大＜187 ppm/Apeak（5σ） |
| 含磁滞积分非线性（85 °C） | 典型12 ppm/Apeak；最大＜86 ppm/Apeak（5σ） | 典型12 ppm/Apeak；最大＜86 ppm/Apeak（5σ） | 典型38 ppm/Apeak；最大＜117 ppm/Apeak（5σ） | 典型38 ppm/Apeak；最大＜117 ppm/Apeak（5σ） |
| 零点偏移（RTI，−40 °C） | 典型1.7 mA；最大＜10 mA（5σ） | 典型1.7 mA；最大＜10 mA（5σ） | 典型3.5 mA；最大＜25 mA（5σ） | 典型3.5 mA；最大＜25 mA（5σ） |
| 零点偏移（RTI，85 °C） | 典型13.7 mA；最大＜83 mA（5σ） | 典型13.7 mA；最大＜83 mA（5σ） | 典型11.4 mA；最大＜55 mA（5σ） | 典型11.4 mA；最大＜55 mA（5σ） |
| RMS噪声上限（全温度范围，10 kHz） | 约 1.3 mA | 约 1.3 mA | 约 1.4 mA | 约 1.4 mA |
| RMS噪声上限（全温度范围，100 kHz） | 约 2.0 mA | 约 2.0 mA | 约 1.8 mA | 约 1.8 mA |
| RMS噪声上限（全温度范围，1 MHz） | 约 6.5 mA | 约 6.5 mA | 约 8.2 mA | 约 8.2 mA |
| 电气参数 | ||||
| 负载电阻 | 0–3 Ω，典型1 Ω；结合温度与供电条件核对 | 0–3 Ω，典型1 Ω；结合温度与供电条件核对 | 0–3 Ω，典型1 Ω；结合温度与供电条件核对 | 0–3 Ω，典型1 Ω；结合温度与供电条件核对 |
| 双极性供电 | ±12 至 ±17.5 V，典型±15 V | ±12 至 ±17.5 V，典型±15 V | ±12 至 ±17.5 V，典型±15 V | ±12 至 ±17.5 V，典型±15 V |
| 单极性供电 | 24–35 V，典型30 V | 24–35 V，典型30 V | 24–35 V，典型30 V | 24–35 V，典型30 V |
| 待机功耗 | 典型0.56 W，最大0.7 W | 典型0.56 W，最大0.7 W | 典型0.56 W，最大0.7 W | 典型0.56 W，最大0.7 W |
| 满量程功耗（1 Ω负载） | 典型6.6 W，最大8 W（1000 A） | 典型6.6 W，最大8 W（1000 A） | 典型6.6 W，最大8 W（1000 A） | 典型6.6 W，最大8 W（1000 A） |
| 满量程功耗（3 Ω负载） | 典型7.6 W，最大9 W（1000 A） | 典型7.6 W，最大9 W（1000 A） | 典型7.6 W，最大9 W（1000 A） | 典型7.6 W，最大9 W（1000 A） |
| 一次/二次隔离（未绝缘导体） | CAT II 1000 V / CAT III 600 V | CAT II 1000 V / CAT III 600 V | CAT II 1000 V / CAT III 600 V | CAT II 1000 V / CAT III 600 V |
| 一次/二次隔离（绝缘导体） | CAT II / CAT III 1000 V（绝缘导体条件） | CAT II / CAT III 1000 V（绝缘导体条件） | CAT II / CAT III 1000 V（绝缘导体条件） | CAT II / CAT III 1000 V（绝缘导体条件） |
| 通信与接口 | ||||
| TEDS | 支持 | 支持 | 支持 | 支持 |
| 采集配置 | 外部供电、匹配的负载转换适配器与模拟采集输入 | 外部供电、匹配的负载转换适配器与模拟采集输入 | 外部供电、匹配的负载转换适配器与模拟采集输入 | 外部供电、匹配的负载转换适配器与模拟采集输入 |
| 信号连接器 | D-SUB9 公头 | LEMO 0B 6针母头，G-key | D-SUB9 公头 | LEMO 0B 6针母头，G-key |
| 传感器至MCTS最大线缆长度 | 10 m（D-SUB） | 3 m（LEMO），配套电缆编码需确认 | 10 m（D-SUB） | 3 m（LEMO），配套电缆编码需确认 |
| 机械与环境 | ||||
| 工作与储存温度 | −40 至 +85 °C | −40 至 +85 °C | −40 至 +85 °C | −40 至 +85 °C |
| 安装方式 | 平面或垂直面板安装，4颗M4螺钉 | 平面或垂直面板安装，4颗M4螺钉 | 平面或垂直面板安装，4颗M4螺钉 | 平面或垂直面板安装，4颗M4螺钉 |
| 孔径 | 22 mm | 22 mm | 45 mm | 45 mm |
| 重量 | 500 g | 500 g | 650 g | 650 g |
| 外形尺寸（壳体） | 77 × 57 × 46.7 mm | 77 × 57 × 46.7 mm | 100 × 80 × 46.3 mm | 100 × 80 × 46.3 mm |
资料下载
产品技术资料
用于确认量程、外形尺寸与基本性能
安装与使用文档
涵盖安装、接线与使用要点
