DYTRAN 7531A 单轴 MEMS 加速度传感器
01 / 01
产品说明
Dytran 7531 系列是一款单轴直流响应加速度传感器，用于安全气囊试验、碰撞试验、机器人、地震监测和倾角测量。

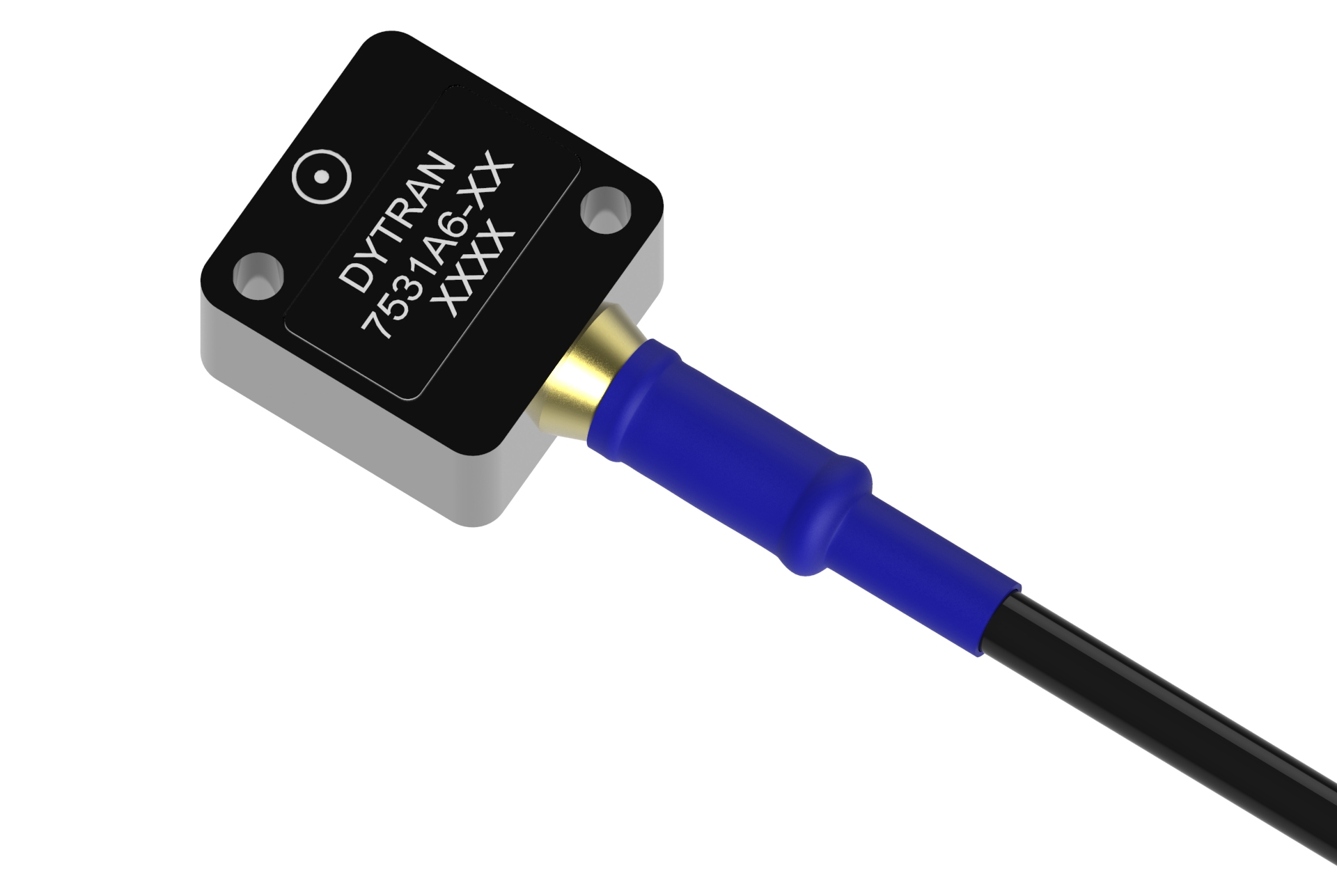

7531A 配有一体式电缆、阳极氧化铝外壳及两个 M2 安装螺钉，采用宽电压供电，具有低电流消耗和自检功能。7531A2、7531A3、7531A4 的频率范围为 0–1600 Hz（−3 dB），工作温度为 −40 至 +85 °C；7531A7 的频率范围为 0–1500 Hz（−3 dB），工作温度为 −40 至 +125 °C。各型号的量程、灵敏度、偏置电压和电流消耗分别列出，传感器重量均不超过 6 克，不含电缆。
订货号可选规格型号说明操作
规格参数
| 参数 | 7531A2-10 | 7531A2-20 | 7531A3-05 | 7531A4-05 | 7531A4-20 | 7531A7-05 | 7531A7-10 | 7531A7-20 |
|---|---|---|---|---|---|---|---|---|
| 性能参数 | ||||||||
| 量程 | ±3 g（峰值） | ±3 g（峰值） | ±5 g（峰值） | ±16 g（峰值） | ±16 g（峰值） | ±40 g（峰值） | ±40 g（峰值） | ±40 g（峰值） |
| 灵敏度 | 300 mV/g | 300 mV/g | 174 mV/g | 57 mV/g | 57 mV/g | 20 mV/g | 20 mV/g | 20 mV/g |
| 灵敏度容差 | ±10% | ±10% | ±10% | ±10% | ±10% | ±10% | — | — |
| 频率响应（−3 dB） | 0–1600 Hz | 0–1600 Hz | 0–1600 Hz | 0–1600 Hz | 0–1600 Hz | 0–1500 Hz | — | — |
| 谐振频率 | >5.5 kHz | >5.5 kHz | >5.5 kHz | >5.5 kHz | >5.5 kHz | >4.5 kHz | — | — |
| 线性度 | ±0.3% F.S.（零点最佳拟合直线） | ±0.3% F.S.（零点最佳拟合直线） | ±0.21% F.S.（零点最佳拟合直线） | ±0.3% F.S.（零点最佳拟合直线） | ±0.3% F.S.（零点最佳拟合直线） | <0.5% F.S.（零点最佳拟合直线） | — | — |
| 横向灵敏度上限 | 5% | 5% | 5% | 5% | 5% | 5% | — | — |
| 噪声谱密度 | 175 μg RMS/√Hz | 175 μg RMS/√Hz | 250 μg RMS/√Hz | 300 μg RMS/√Hz | 300 μg RMS/√Hz | 200 μg RMS/√Hz | — | — |
| 过载恢复时间 | — | — | — | — | — | 158 μs | — | — |
| 预热时间 | — | — | — | — | — | 900 μs | — | — |
| 机械参数 | ||||||||
| 重量 | 6 克（最大，不含电缆） | 6 克（最大，不含电缆） | 6 克（最大，不含电缆） | 6 克（最大，不含电缆） | 6 克（最大，不含电缆） | 6 克（最大，不含电缆） | 6 克（最大，不含电缆） | 6 克（最大，不含电缆） |
| 外壳材料 | 阳极氧化铝 | 阳极氧化铝 | 阳极氧化铝 | 阳极氧化铝 | 阳极氧化铝 | 阳极氧化铝 | 阳极氧化铝 | 阳极氧化铝 |
| 安装方式 | 2 个 M2 螺钉 | 2 个 M2 螺钉 | 2 个 M2 螺钉 | 2 个 M2 螺钉 | 2 个 M2 螺钉 | 2 个 M2 螺钉 | 2 个 M2 螺钉 | 2 个 M2 螺钉 |
| 随附安装螺钉 | 6675，M2×0.4×12 mm，2 个 | 6675，M2×0.4×12 mm，2 个 | 6675，M2×0.4×12 mm，2 个 | 6675，M2×0.4×12 mm，2 个 | 6675，M2×0.4×12 mm，2 个 | 6675，M2×0.4×12 mm，2 个 | 6675，M2×0.4×12 mm，2 个 | 6675，M2×0.4×12 mm，2 个 |
| 电缆类型 | 一体式 6 芯屏蔽电缆，Santoprene 护套 | 一体式 6 芯屏蔽电缆，Santoprene 护套 | 一体式 6 芯屏蔽电缆，Santoprene 护套 | 一体式 6 芯屏蔽电缆，Santoprene 护套 | 一体式 6 芯屏蔽电缆，Santoprene 护套 | 一体式 6 芯屏蔽电缆，Santoprene 护套 | 一体式 6 芯屏蔽电缆，Santoprene 护套 | 一体式 6 芯屏蔽电缆，Santoprene 护套 |
| 电缆长度 | 10 ft（3.048 m） | 20 ft（6.096 m） | 5 ft（1.524 m） | 5 ft（1.524 m） | 20 ft（6.096 m） | 5 ft（1.524 m） | 10 ft（3.048 m） | 20 ft（6.096 m） |
| 电气参数 | ||||||||
| 输出类型 | 单端电压 | 单端电压 | 单端电压 | 单端电压 | 单端电压 | 单端电压 | 单端电压 | 单端电压 |
| 外壳隔离 | 隔离 | 隔离 | 隔离 | 隔离 | 隔离 | 隔离 | 隔离 | 隔离 |
| 供电电压 | 4–28 V DC | 4–28 V DC | 4–28 V DC | 4–28 V DC | 4–28 V DC | 4–28 V DC | 4–28 V DC | 4–28 V DC |
| 供电电流 | 175 μA | 175 μA | 350 μA | 350 μA | 350 μA | — | — | — |
| 输出偏置电压 | 1.35–1.65 V DC | 1.35–1.65 V DC | 1.3–1.7 V DC | 1.35–1.65 V DC | 1.35–1.65 V DC | 0.8–1.0 V DC | 0.8–1.0 V DC | 0.8–1.0 V DC |
| 上电时间 | 1 ms | 1 ms | 1 ms | 1 ms | 1 ms | 4.5 kHz | 4.5 kHz | <10 ms |
| 输出阻抗（典型） | 100 Ω | 100 Ω | 100 Ω | 100 Ω | 100 Ω | — | — | — |
| 输出范围 | ±1.0 V DC | ±1.0 V DC | ±0.975 V DC | ±1.0 V DC | ±1.0 V DC | — | — | — |
| 自检输出 | +150 至 −600 mV | +150 至 −600 mV | −90 至 −350 mV | −29 至 +114 mV | −29 至 +114 mV | — | — | +25 mV |
| 供电电流上限 | — | — | — | — | — | 250 μA | 250 μA | 250 μA |
| 线性度 | — | — | — | — | — | <0.5% F.S.（零点最佳拟合直线） | <0.5% F.S.（零点最佳拟合直线） | — |
| 横向灵敏度上限 | — | — | — | — | — | 5% | 5% | — |
| 噪声谱密度 | — | — | — | — | — | 200 μg RMS/√Hz | 200 μg RMS/√Hz | — |
| 过载恢复时间 | — | — | — | — | — | 158 μs | 158 μs | — |
| 预热时间 | — | — | — | — | — | 900 μs | 900 μs | — |
| 输出串联电阻 | — | — | — | — | — | — | — | 32 kΩ |
| 环境参数 | ||||||||
| 最大冲击 | 10000 g（峰值） | 10000 g（峰值） | 10000 g（峰值） | 10000 g（峰值） | 10000 g（峰值） | — | — | 5000 g（峰值） |
| 最大振动 | 5000 g（峰值） | 5000 g（峰值） | 5000 g（峰值） | 5000 g（峰值） | 5000 g（峰值） | — | — | 1000 g（峰值） |
| 工作温度 | −40 至 +85 °C | −40 至 +85 °C | −40 至 +85 °C | −40 至 +85 °C | −40 至 +85 °C | — | — | −40 至 +125 °C |
| 密封方式 | 环氧密封 | 环氧密封 | 环氧密封 | 环氧密封 | 环氧密封 | — | — | 环氧密封 |
| 灵敏度温度变化 | 0.01%/°C | 0.01%/°C | ±0.01%/°C | ±0.01%/°C | ±0.01%/°C | — | — | — |
| 磁场灵敏度（100 Gauss） | — | — | — | — | — | — | — | 0.003 g/Gauss |
| 基座应变灵敏度上限 | — | — | — | — | — | — | — | 0.0008 g/με |
