单轴 MEMS 加速度传感器
单轴直流测量,兼顾重量、带宽与输出接口用于方向明确的倾角、机器人、低频振动及碰撞测点。轻量测点可关注 7600B/7604A 的 3.6 克本体;长线布置比较一体电缆与可拆接头;低电流和自检需求可关注 7531A。各项能力按具体型号核对。
确定测量轴和安装方向
先确认需要记录的加速度方向及传感器的敏感轴标识。若测点空间有限,还应核对外形尺寸、固定方式和接头或一体式电缆的出线方向。安装后按实际轴向解释正负方向。
匹配信号与采集通道
根据预计最大加速度和关注频段选择量程与频响,并结合灵敏度、噪声和零点特性判断小信号可测性。单端电压、差分电压或其他输出方式需要匹配的供电和采集接线;是否支持直流测量以具体型号与采集链路为准。
+什么时候选择单轴而不是三轴?
当主测量方向已知、只需要一个方向的数据,且安装与布线条件适合时,可优先考虑单轴。若运动方向不确定,或需要同时比较三个方向的响应,应看三轴系列。
+只安装一个单轴传感器可以得到三个方向的数据吗?
不能。单轴传感器只输出其敏感轴上的加速度。要同时得到 X、Y、Z 三个方向的数据,需要三轴传感器,或正确安装并同步采集三个单轴传感器。
+单端和差分输出如何选择?
应与采集设备输入方式和现场接线相匹配。差分输出通常需要读取两根信号线之间的电压,不能直接把某一端当作单端输出;具体供电、接线和灵敏度以型号规格书为准。
+单轴型号能否测量静态加速度?
取决于具体型号的频率响应和信号链耦合方式。需要测量重力或缓慢变化的加速度时,应明确核对直流或低频响应,以及偏置、零点和温度漂移指标。
规格筛选
正在加载筛选条件…
直流响应、差分输出 · 17 克;用于倾角、低频振动及碰撞测试

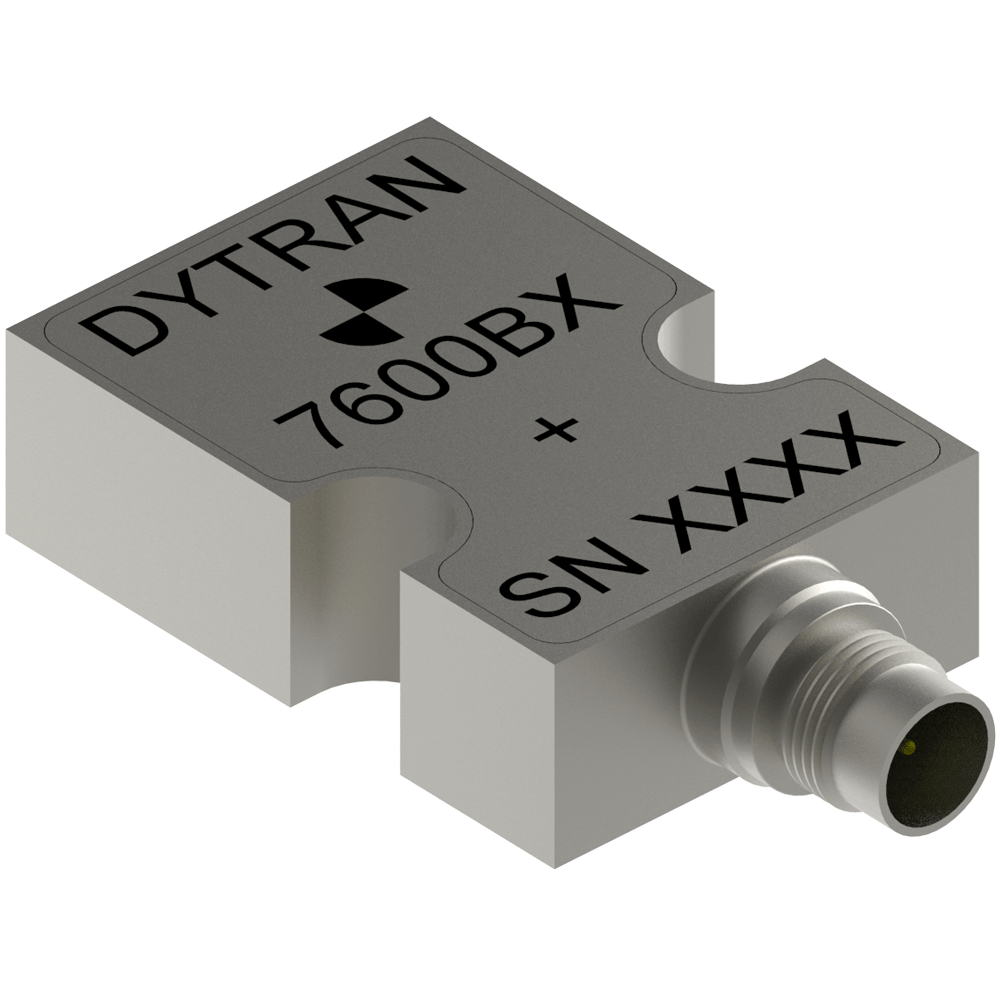

3.6 克直流响应 · 可拆卸四针接头;用于碰撞与乘坐舒适性测试

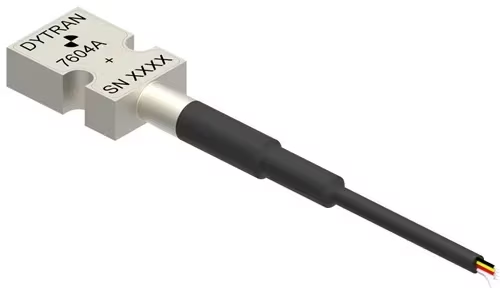

3.6 克(不含电缆)· 直流至 400 Hz(±3 dB);一体电缆与防护套
直流至 500 Hz(±5%)· 8 克、螺孔安装;用于飞行与低频振动测试
单轴直流响应 · 9–32 V 供电、可拆卸四针接头;用于倾角与低频测量
单轴直流响应 · 一体式屏蔽电缆;用于机器人、倾角与碰撞测试

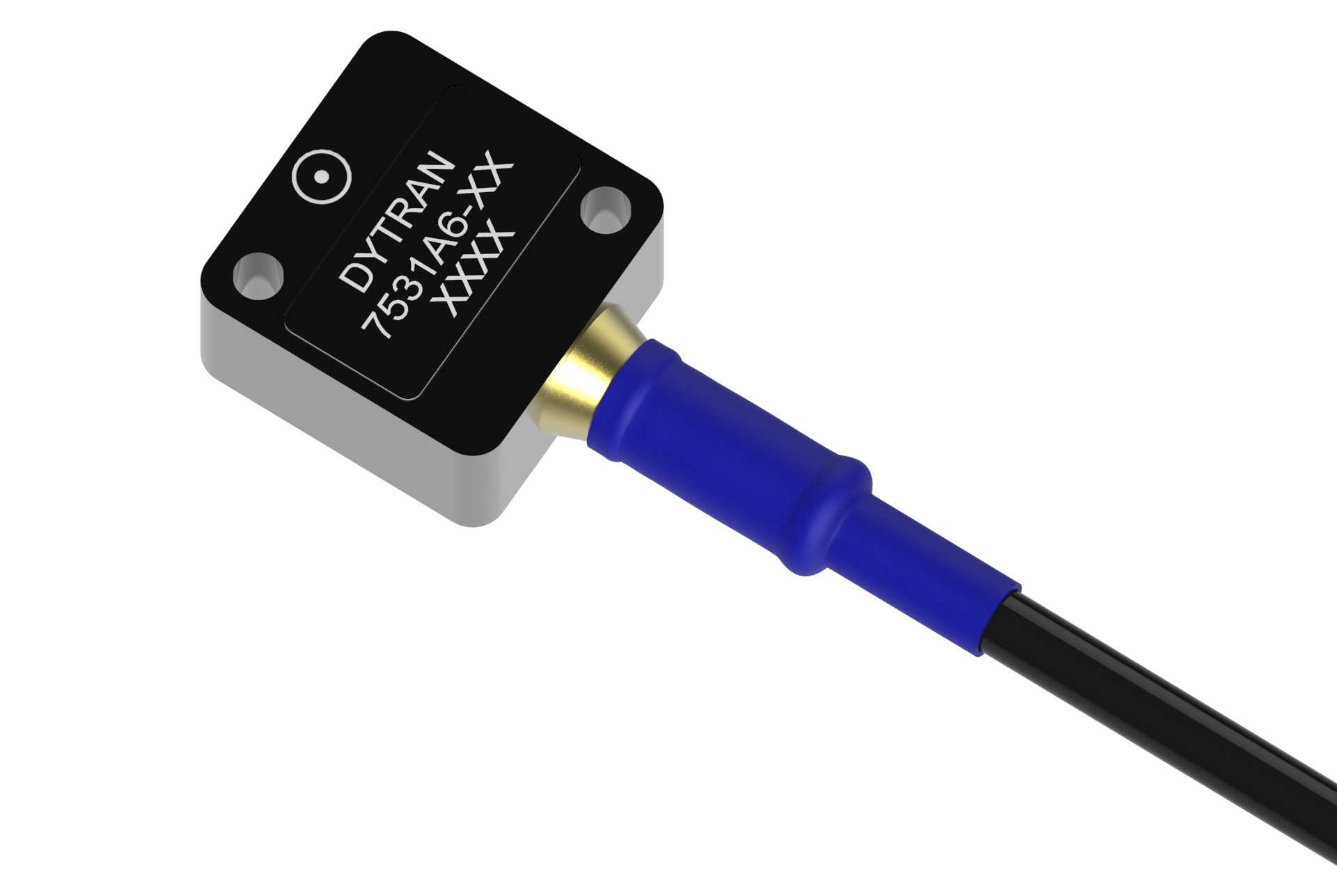

最大 6 克(不含电缆)· 直流响应与自检;用于机器人和倾角测量

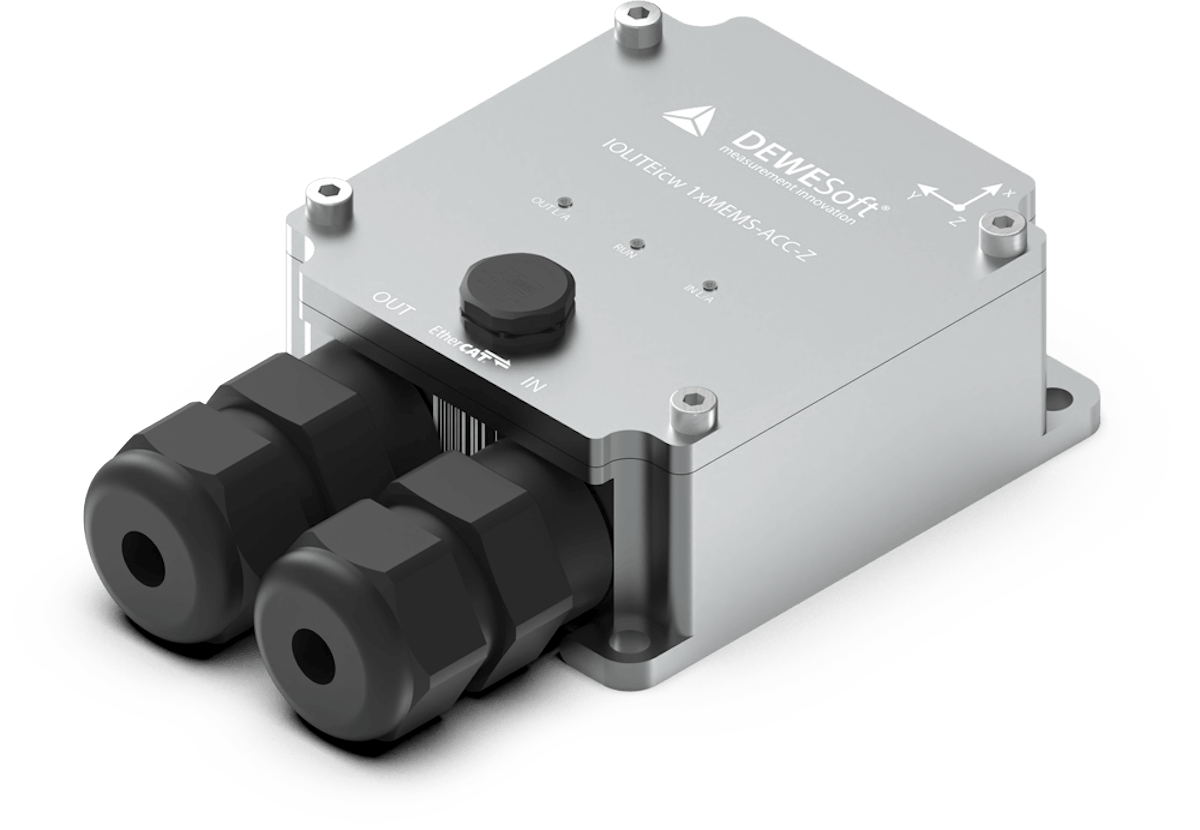

Z 轴 · ±2 / 4 / 8 g · 4 kS/s · EtherCAT
