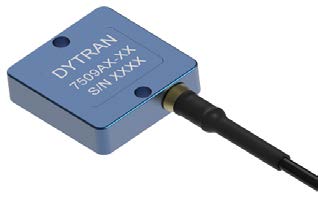

DYTRAN 7509A 单轴 MEMS 加速度传感器
01 / 01
产品说明
Dytran 7509 系列是一款高精度单轴可变电容（VC）加速度传感器，用于安全气囊试验、碰撞试验、机器人、地震监测和倾角测量。
7509A 采用差分电压输出、一体式屏蔽电缆及阳极氧化铝外壳。不同型号分别提供相应量程、灵敏度和频率响应，均支持从直流开始的测量。表中灵敏度按差分输出标注；按原厂规格书，单端灵敏度为差分值的一半。工作温度为 −55 至 +125 °C，供电为 5–28 V DC。订货号末尾的两位数字表示电缆长度，单位为英尺。
订货号可选规格型号说明操作
规格参数
| 参数 | 7509A1-05 | 7509A1-10 | 7509A1-20 | 7509A3-05 | 7509A3-10 | 7509A3-20 | 7509A4-05 | 7509A4-20 | 7509A5-05 | 7509A5-10 | 7509A5-20 | 7509A6-05 | 7509A7-20 | 7509A8-10 |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 性能参数 | ||||||||||||||
| 量程 | ±2 g | ±2 g | ±2 g | ±10 g | ±10 g | ±10 g | ±25 g | ±25 g | ±50 g | ±50 g | ±50 g | ±100 g | ±200 g | ±400 g |
| 灵敏度 | 2000 mV/g（差分） | 2000 mV/g（差分） | 2000 mV/g（差分） | 400 mV/g（差分） | 400 mV/g（差分） | 400 mV/g（差分） | 160 mV/g（差分） | 160 mV/g（差分） | 80 mV/g（差分） | 80 mV/g（差分） | 80 mV/g（差分） | 40 mV/g（差分） | 20 mV/g（差分） | 10 mV/g（差分） |
| 灵敏度容差 | ±10% | ±10% | ±10% | ±10% | ±10% | ±10% | ±10% | ±10% | ±10% | ±10% | ±10% | ±10% | ±10% | ±10% |
| 单端灵敏度 | 1000 mV/g | 1000 mV/g | 1000 mV/g | 200 mV/g | 200 mV/g | 200 mV/g | 80 mV/g | 80 mV/g | 40 mV/g | 40 mV/g | 40 mV/g | 20 mV/g | 10 mV/g | 5 mV/g |
| 频率响应（±3 dB） | 0–300 Hz | 0–300 Hz | 0–300 Hz | 0–600 Hz | 0–600 Hz | 0–600 Hz | 0–900 Hz | 0–900 Hz | 0–1200 Hz | 0–1200 Hz | 0–1200 Hz | 0–1400 Hz | 0–1750 Hz（最小带宽） | 0–2000 Hz（最小带宽） |
| 输出噪声密度（差分，典型） | 7 μg RMS/√Hz | 7 μg RMS/√Hz | 7 μg RMS/√Hz | 18 μg RMS/√Hz | 18 μg RMS/√Hz | 18 μg RMS/√Hz | 25 μg RMS/√Hz | 25 μg RMS/√Hz | 50 μg RMS/√Hz | 50 μg RMS/√Hz | 50 μg RMS/√Hz | 100 μg RMS/√Hz | 200 μg RMS/√Hz | 400 μg RMS/√Hz |
| 非线性上限 | 0.5% F.S.（−90% 至 +90% 满量程） | 0.5% F.S.（−90% 至 +90% 满量程） | 0.5% F.S.（−90% 至 +90% 满量程） | 0.5% F.S.（−90% 至 +90% 满量程） | 0.5% F.S.（−90% 至 +90% 满量程） | 0.5% F.S.（−90% 至 +90% 满量程） | 0.5% F.S.（−90% 至 +90% 满量程） | 0.5% F.S.（−90% 至 +90% 满量程） | 0.5% F.S.（−90% 至 +90% 满量程） | 0.5% F.S.（−90% 至 +90% 满量程） | 0.5% F.S.（−90% 至 +90% 满量程） | 0.5% F.S.（−90% 至 +90% 满量程） | 0.5% F.S.（−90% 至 +90% 满量程） | 0.5% F.S.（−90% 至 +90% 满量程） |
| 横向灵敏度上限 | 3% | 3% | 3% | 3% | 3% | 3% | 3% | 3% | 3% | 3% | 3% | 3% | 3% | 3% |
| 比例因子校准误差上限 | 1% | 1% | 1% | 1% | 1% | 1% | 1% | 1% | 1% | 1% | 1% | 1% | 1% | 1% |
| 零加速度输出 | ±50 mV | ±50 mV | ±50 mV | ±50 mV | ±50 mV | ±50 mV | ±50 mV | ±50 mV | ±50 mV | ±50 mV | ±50 mV | ±50 mV | ±50 mV | ±50 mV |
| 机械参数 | ||||||||||||||
| 重量 | 13 克（最大，不含电缆） | 13 克（最大，不含电缆） | 13 克（最大，不含电缆） | 13 克（最大，不含电缆） | 13 克（最大，不含电缆） | 13 克（最大，不含电缆） | 13 克（最大，不含电缆） | 13 克（最大，不含电缆） | 13 克（最大，不含电缆） | 13 克（最大，不含电缆） | 13 克（最大，不含电缆） | 13 克（最大，不含电缆） | 13 克（最大，不含电缆） | 13 克（最大，不含电缆） |
| 外壳材料 | 阳极氧化铝 | 阳极氧化铝 | 阳极氧化铝 | 阳极氧化铝 | 阳极氧化铝 | 阳极氧化铝 | 阳极氧化铝 | 阳极氧化铝 | 阳极氧化铝 | 阳极氧化铝 | 阳极氧化铝 | 阳极氧化铝 | 阳极氧化铝 | 阳极氧化铝 |
| 安装方式 | 双通孔螺钉安装 | 双通孔螺钉安装 | 双通孔螺钉安装 | 双通孔螺钉安装 | 双通孔螺钉安装 | 双通孔螺钉安装 | 双通孔螺钉安装 | 双通孔螺钉安装 | 双通孔螺钉安装 | 双通孔螺钉安装 | 双通孔螺钉安装 | 双通孔螺钉安装 | 双通孔螺钉安装 | 双通孔螺钉安装 |
| 随附安装螺钉 | 6868（4-40）与 6688（M3），各 2 个 | 6868（4-40）与 6688（M3），各 2 个 | 6868（4-40）与 6688（M3），各 2 个 | 6868（4-40）与 6688（M3），各 2 个 | 6868（4-40）与 6688（M3），各 2 个 | 6868（4-40）与 6688（M3），各 2 个 | 6868（4-40）与 6688（M3），各 2 个 | 6868（4-40）与 6688（M3），各 2 个 | 6868（4-40）与 6688（M3），各 2 个 | 6868（4-40）与 6688（M3），各 2 个 | 6868（4-40）与 6688（M3），各 2 个 | 6868（4-40）与 6688（M3），各 2 个 | 6868（4-40）与 6688（M3），各 2 个 | 6868（4-40）与 6688（M3），各 2 个 |
| 电缆类型 | 一体式 4 芯屏蔽电缆，FEP 护套 | 一体式 4 芯屏蔽电缆，FEP 护套 | 一体式 4 芯屏蔽电缆，FEP 护套 | 一体式 4 芯屏蔽电缆，FEP 护套 | 一体式 4 芯屏蔽电缆，FEP 护套 | 一体式 4 芯屏蔽电缆，FEP 护套 | 一体式 4 芯屏蔽电缆，FEP 护套 | 一体式 4 芯屏蔽电缆，FEP 护套 | 一体式 4 芯屏蔽电缆，FEP 护套 | 一体式 4 芯屏蔽电缆，FEP 护套 | 一体式 4 芯屏蔽电缆，FEP 护套 | 一体式 4 芯屏蔽电缆，FEP 护套 | 一体式 4 芯屏蔽电缆，FEP 护套 | 一体式 4 芯屏蔽电缆，FEP 护套 |
| 电缆长度 | 5 ft（1.524 m） | 10 ft（3.048 m） | 20 ft（6.096 m） | 5 ft（1.524 m） | 10 ft（3.048 m） | 20 ft（6.096 m） | 5 ft（1.524 m） | 20 ft（6.096 m） | 5 ft（1.524 m） | 10 ft（3.048 m） | 20 ft（6.096 m） | 5 ft（1.524 m） | 20 ft（6.096 m） | 10 ft（3.048 m） |
| 电气参数 | ||||||||||||||
| 输出类型 | 差分电压 | 差分电压 | 差分电压 | 差分电压 | 差分电压 | 差分电压 | 差分电压 | 差分电压 | 差分电压 | 差分电压 | 差分电压 | 差分电压 | 差分电压 | 差分电压 |
| 共模电压（典型） | 2.45 V DC | 2.45 V DC | 2.45 V DC | 2.45 V DC | 2.45 V DC | 2.45 V DC | 2.45 V DC | 2.45 V DC | 2.45 V DC | 2.45 V DC | 2.45 V DC | 2.45 V DC | 2.45 V DC | 2.45 V DC |
| 输出阻抗（标称） | <90 Ω | <90 Ω | <90 Ω | 90 Ω | 90 Ω | 90 Ω | 90 Ω | 90 Ω | 90 Ω | 90 Ω | 90 Ω | 90 Ω | 90 Ω | 90 Ω |
| 供电电压 | 5–28 V DC | 5–28 V DC | 5–28 V DC | 5–28 V DC | 5–28 V DC | 5–28 V DC | 5–28 V DC | 5–28 V DC | 5–28 V DC | 5–28 V DC | 5–28 V DC | 5–28 V DC | 5–28 V DC | 5–28 V DC |
| 供电电流 | 7–10 mA DC（AOP 与 AON 开路） | 7–10 mA DC（AOP 与 AON 开路） | 7–10 mA DC（AOP 与 AON 开路） | 7–10 mA DC（AOP 与 AON 开路） | 7–10 mA DC（AOP 与 AON 开路） | 7–10 mA DC（AOP 与 AON 开路） | 7–10 mA DC（AOP 与 AON 开路） | 7–10 mA DC（AOP 与 AON 开路） | 7–10 mA DC（AOP 与 AON 开路） | 7–10 mA DC（AOP 与 AON 开路） | 7–10 mA DC（AOP 与 AON 开路） | 7–10 mA DC（AOP 与 AON 开路） | 7–10 mA DC（AOP 与 AON 开路） | 7–10 mA DC（AOP 与 AON 开路） |
| 电源抑制比 | >65 dB | >65 dB | >65 dB | >65 dB | >65 dB | >65 dB | >65 dB | >65 dB | >65 dB | >65 dB | >65 dB | >65 dB | >65 dB | >65 dB |
| 外壳绝缘电阻 | 30 MΩ | 30 MΩ | 30 MΩ | 30 MΩ | 30 MΩ | 30 MΩ | 30 MΩ | 30 MΩ | 30 MΩ | 30 MΩ | 30 MΩ | 30 MΩ | 30 MΩ | 30 MΩ |
| 环境参数 | ||||||||||||||
| 最大机械冲击 | 2000 g（峰值） | 2000 g（峰值） | 2000 g（峰值） | 5000 g（峰值） | 5000 g（峰值） | 5000 g（峰值） | 5000 g（峰值） | 5000 g（峰值） | 5000 g（峰值） | 5000 g（峰值） | 5000 g（峰值） | 5000 g（峰值） | 5000 g（峰值） | 5000 g（峰值） |
| 工作温度 | −55 至 +125 °C | −55 至 +125 °C | −55 至 +125 °C | −55 至 +125 °C | −55 至 +125 °C | −55 至 +125 °C | −55 至 +125 °C | −55 至 +125 °C | −55 至 +125 °C | −55 至 +125 °C | −55 至 +125 °C | −55 至 +125 °C | −55 至 +125 °C | −55 至 +125 °C |
| 密封方式 | 环氧密封 | 环氧密封 | 环氧密封 | 环氧密封 | 环氧密封 | 环氧密封 | 环氧密封 | 环氧密封 | 环氧密封 | 环氧密封 | 环氧密封 | 环氧密封 | 环氧密封 | 环氧密封 |
| 偏置温漂上限 | 200 ppm Span/°C（额定温度范围内） | 200 ppm Span/°C（额定温度范围内） | 200 ppm Span/°C（额定温度范围内） | 200 ppm Span/°C（额定温度范围内） | 200 ppm Span/°C（额定温度范围内） | 200 ppm Span/°C（额定温度范围内） | 200 ppm Span/°C（额定温度范围内） | 200 ppm Span/°C（额定温度范围内） | 200 ppm Span/°C（额定温度范围内） | 200 ppm Span/°C（额定温度范围内） | 200 ppm Span/°C（额定温度范围内） | 200 ppm Span/°C（额定温度范围内） | 200 ppm Span/°C（额定温度范围内） | 200 ppm Span/°C（额定温度范围内） |
| 比例因子温漂 | −200 至 +200 ppm/°C（额定温度范围内） | −200 至 +200 ppm/°C（额定温度范围内） | −200 至 +200 ppm/°C（额定温度范围内） | −200 至 +200 ppm/°C（额定温度范围内） | −200 至 +200 ppm/°C（额定温度范围内） | −200 至 +200 ppm/°C（额定温度范围内） | −200 至 +200 ppm/°C（额定温度范围内） | −200 至 +200 ppm/°C（额定温度范围内） | −200 至 +200 ppm/°C（额定温度范围内） | −200 至 +200 ppm/°C（额定温度范围内） | −200 至 +200 ppm/°C（额定温度范围内） | −200 至 +200 ppm/°C（额定温度范围内） | −200 至 +200 ppm/°C（额定温度范围内） | −200 至 +200 ppm/°C（额定温度范围内） |
| 偏置校准误差上限 | 0.5% Span | 0.5% Span | 0.5% Span | 0.5% Span | 0.5% Span | 0.5% Span | 0.5% Span | 0.5% Span | 0.5% Span | 0.5% Span | 0.5% Span | 0.5% Span | 0.5% Span | 0.5% Span |
