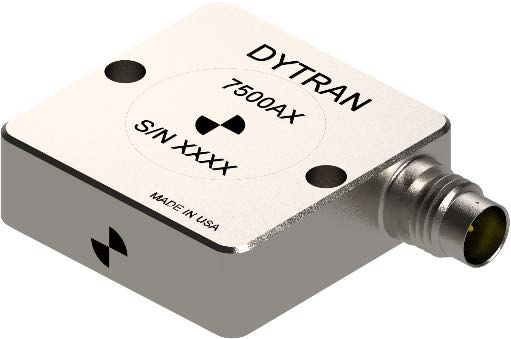

DYTRAN 7500A 单轴 MEMS 加速度传感器

01 / 01

产品说明

Dytran 7500 系列是一款高精度单轴可变电容（VC）加速度传感器，用于安全气囊试验、碰撞试验、机器人、地震监测、倾角测量、飞机与机体低频振动测量，以及飞行和颤振试验。

7500A 采用差分电压输出，能够测量直流至相应型号带宽内的加速度。表中灵敏度按差分输出标注；按原厂规格书，单端灵敏度为差分值的一半。传感器采用钛合金外壳、气密封装和 1/4-28 四针连接器，通过两个安装螺钉固定，供电为 9–32 V DC。

7500A1 参数依据 PS7500A1 Rev L（2023），7500A4/A5/A6/A7 依据各型号2019版规格书；重量与噪声请结合随附规格书版本确认

订货号可选规格型号说明操作
7500A1
量程±2 g灵敏度1000 mV/g（差分）

量程 2 g 的直流响应加速度传感器

询价规格书
7500A4
量程±25 g灵敏度80 mV/g（差分）

量程 25 g 的直流响应加速度传感器

询价规格书
7500A5
量程±50 g灵敏度40 mV/g（差分）

量程 50 g 的直流响应加速度传感器

询价规格书
7500A6
量程±100 g灵敏度20 mV/g（差分）

量程 100 g 的直流响应加速度传感器

询价规格书
7500A7
量程±200 g灵敏度10 mV/g（差分）

量程 200 g 的直流响应加速度传感器

询价规格书

规格参数

各型号规格参数对比
参数7500A17500A47500A57500A67500A7
性能参数
量程±2 g±25 g±50 g±100 g±200 g
灵敏度1000 mV/g（差分）80 mV/g（差分）40 mV/g（差分）20 mV/g（差分）10 mV/g（差分）
灵敏度容差±10%±10%±10%±10%±10%
单端灵敏度500 mV/g40 mV/g20 mV/g10 mV/g5 mV/g
频率响应（±5%）0–100 Hz0–500 Hz0–1200 Hz0–1300 Hz0–1500 Hz
频率响应（±3 dB）0–400 Hz0–1400 Hz0–2000 Hz0–2500 Hz0–3000 Hz
谐振频率>1100 Hz>2700 Hz>4000 Hz>4100 Hz>5000 Hz
输出噪声密度（差分，典型）12 μg RMS/√Hz25 μg RMS/√Hz50 μg RMS/√Hz100 μg RMS/√Hz200 μg RMS/√Hz
非线性上限0.5% Span（−90% 至 +90% 满量程）0.5% Span（−90% 至 +90% 满量程）0.5% Span（−90% 至 +90% 满量程）0.5% Span（−90% 至 +90% 满量程）0.5% Span（−90% 至 +90% 满量程）
横向灵敏度上限3%3%3%3%3%
比例因子校准误差上限1%1%1%1%1%
机械参数
重量19 克（最大）13 克（最大）13 克（最大）13 克（最大）13 克（最大）
外壳材料钛合金钛合金钛合金钛合金钛合金
电气接头1/4-28 UNF-2A，4 针1/4-28 UNF-2A，4 针1/4-28 UNF-2A，4 针1/4-28 UNF-2A，4 针1/4-28 UNF-2A，4 针
安装方式双通孔螺钉安装双通孔螺钉安装双通孔螺钉安装双通孔螺钉安装双通孔螺钉安装
随附安装螺钉6868（4-40）与 6688（M3），各 2 个6868（4-40）与 6688（M3），各 2 个6868（4-40）与 6688（M3），各 2 个6868（4-40）与 6688（M3），各 2 个6868（4-40）与 6688（M3），各 2 个
电气参数
输出类型差分电压差分电压差分电压差分电压差分电压
共模电压（典型）2.45 V DC2.45 V DC2.45 V DC2.45 V DC2.45 V DC
输出阻抗（标称）1 Ω1 Ω1 Ω1 Ω1 Ω
供电电压9–32 V DC9–32 V DC9–32 V DC9–32 V DC9–32 V DC
供电电流<12 mA DC（AOP 与 AON 开路）<12 mA DC（AOP 与 AON 开路）<12 mA DC（AOP 与 AON 开路）<12 mA DC（AOP 与 AON 开路）<12 mA DC（AOP 与 AON 开路）
电源抑制比>65 dB>65 dB>65 dB>65 dB>65 dB
对地绝缘电阻>30 MΩ>30 MΩ>30 MΩ>30 MΩ>30 MΩ
环境参数
最大机械冲击2000 g（峰值）5000 g（峰值）5000 g（峰值）5000 g（峰值）5000 g（峰值）
工作温度−55 至 +125 °C−55 至 +125 °C−55 至 +125 °C−55 至 +125 °C−55 至 +125 °C
密封方式气密封装气密封装气密封装气密封装气密封装
偏置温漂上限200 ppm Span/°C（额定温度范围内）200 ppm Span/°C（额定温度范围内）200 ppm Span/°C（额定温度范围内）200 ppm Span/°C（额定温度范围内）200 ppm Span/°C（额定温度范围内）
比例因子温漂−200 至 +200 ppm/°C（额定温度范围内）−200 至 +200 ppm/°C（额定温度范围内）−200 至 +200 ppm/°C（额定温度范围内）−200 至 +200 ppm/°C（额定温度范围内）−200 至 +200 ppm/°C（额定温度范围内）
偏置校准误差—0.5% Span0.5% Span0.5% Span0.5% Span
01

产品技术资料

用于确认量程、外形尺寸与基本性能

7500A1 规格书及外形图规格书7500A4 规格书及外形图规格书7500A5 规格书及外形图规格书7500A6 规格书及外形图规格书7500A7 规格书及外形图规格书
