简单介绍电阻应变片的三种分类
电阻应变片是一种用于测量应变的元件，是由直径为0.02～0.05mm的康铜丝或者镍铬丝绕成栅状（或用很薄的金属箔腐蚀成栅状）夹在两层绝缘薄片（基底）中制成，用镀锡铜线与应变片丝栅连接作为应变片引线，用来连接测量导线。应变片主要有三种类型，分别是丝绕式、短接式以及箔式电阻片，这三种类型的应变片各有什么优缺点呢？广州测恒今天就来给大家简单的介绍一下。
首先我们来讲讲丝绕式电阻片吧，它是用电阻丝盘绕电阻片的一种形式，采用纸底和纸盖，相比较其他应变片在价格上十分优惠，广泛应用于实验室，常见的有半圆弯头平绕式，不过这款应变片的缺点是精度差，横向效应系数较大，所以不适合用于精度要求高的领域。
第二种是短接式，这个制作起来非常容易，只要在一排拉直的电阻丝之间，在预定的标距上用较粗的导线相间地造成短路就可以了，该电阻片有纸底的也有胶底的，优点是几何形状比容易于保证，而且横向效应系数近于零。

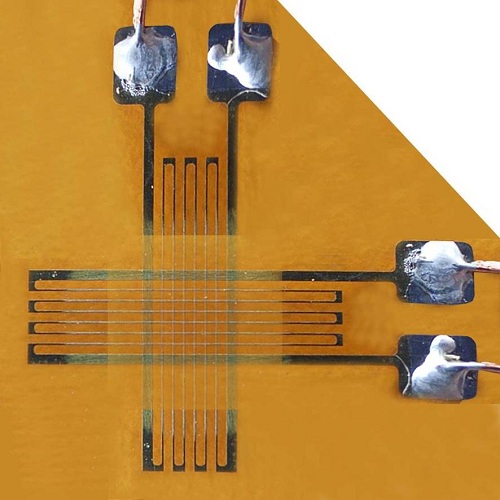

那么第三种箔式电阻片是怎样的一种电阻应变片呢？先来了解一下制作吧，它是在合金箔（康铜箔或镍铬箔）的一面涂胶形成胶底，然后在箔面上用照相腐蚀成形法制成的，优点是几何形状和尺寸非常精密，而且由于电阻丝部分是平而薄的矩形截面，所以粘贴牢固，丝的散热性能好，横向效应系数也较低。
以上是电阻应变片的三种类型，现在你都了解了吗？
2018-04-08 1383
