应变片的原理是什么？如何实现的？

应变片的原理是什么？如何实现的？

应变片是一种用于测量应变的元件，种类十分多，主要由敏感栅构成，也就是在基底的塑料薄膜上贴上由薄金属箔材制成的敏感栅，然后再覆盖上一层薄膜做成迭层构造。那么它的工作原理是怎样的呢？是基于压变效应制作的，也就是导体或半导体材料在外界力的作用下产生机械变形的时候，电阻值随之发生的变化。这样说大家可能不是很能理解，下面我们就来详细的说说，看看它是如何实现的吧。

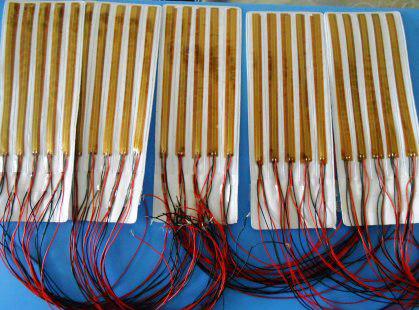

应变片


我们将应变片贴到被测定物上，随着被测定物的应变一起伸缩，那么里面的金属箔材也会跟着应变的伸长而伸长，跟着缩短而缩短，机械性的随着其电阻变化，这就是它的工作原理。因此我们可以通过测量电阻的变化来对应变进行测定。大多数的应变片使用的敏感栅都是铜铬合金，它的电阻变化率是常数，和应变是成正比例的。


其中，R：应变片原电阻值Ω（欧姆）
ΔR：伸长或压缩所引起的电阻变化Ω（欧姆）
K：应变片的灵敏系数
ε：应变
不同的金属材料有不同的比例常数K。铜铬合金的K值约为2。



应变的测量就通过应变片转化为对电阻变化的测量，不过因为应变的变化相当细微，所以产生的电阻变化也是很小的，如果想要很精确的结果，我们还需要借助专用的应变测量仪。


这样说大家是不是就懂了呢？如果有疑问欢迎联系我们的客服咨询一下哦。
