SIRIUS-R8 内置 PC 采集记录系统

01 / 02

产品说明

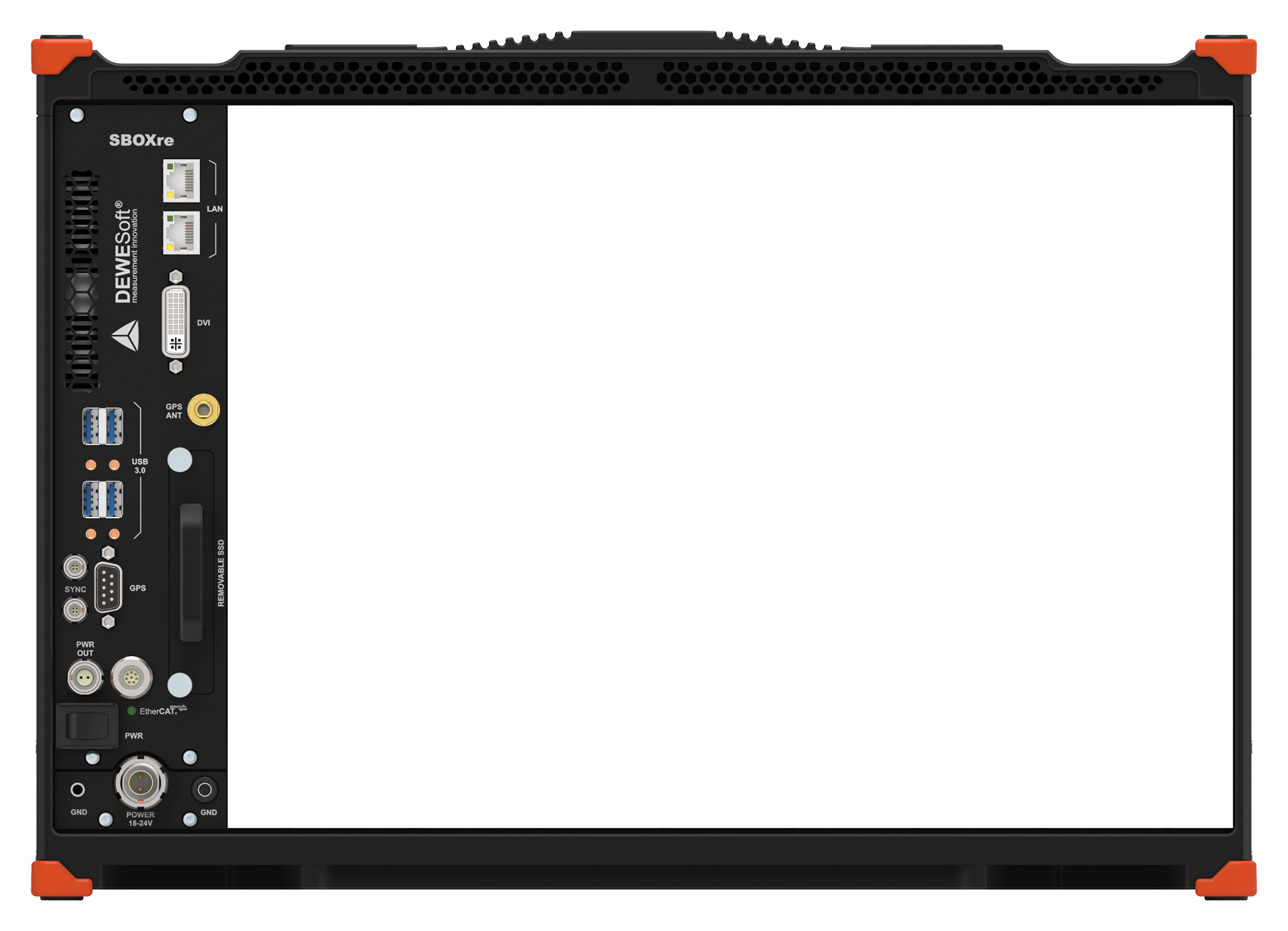

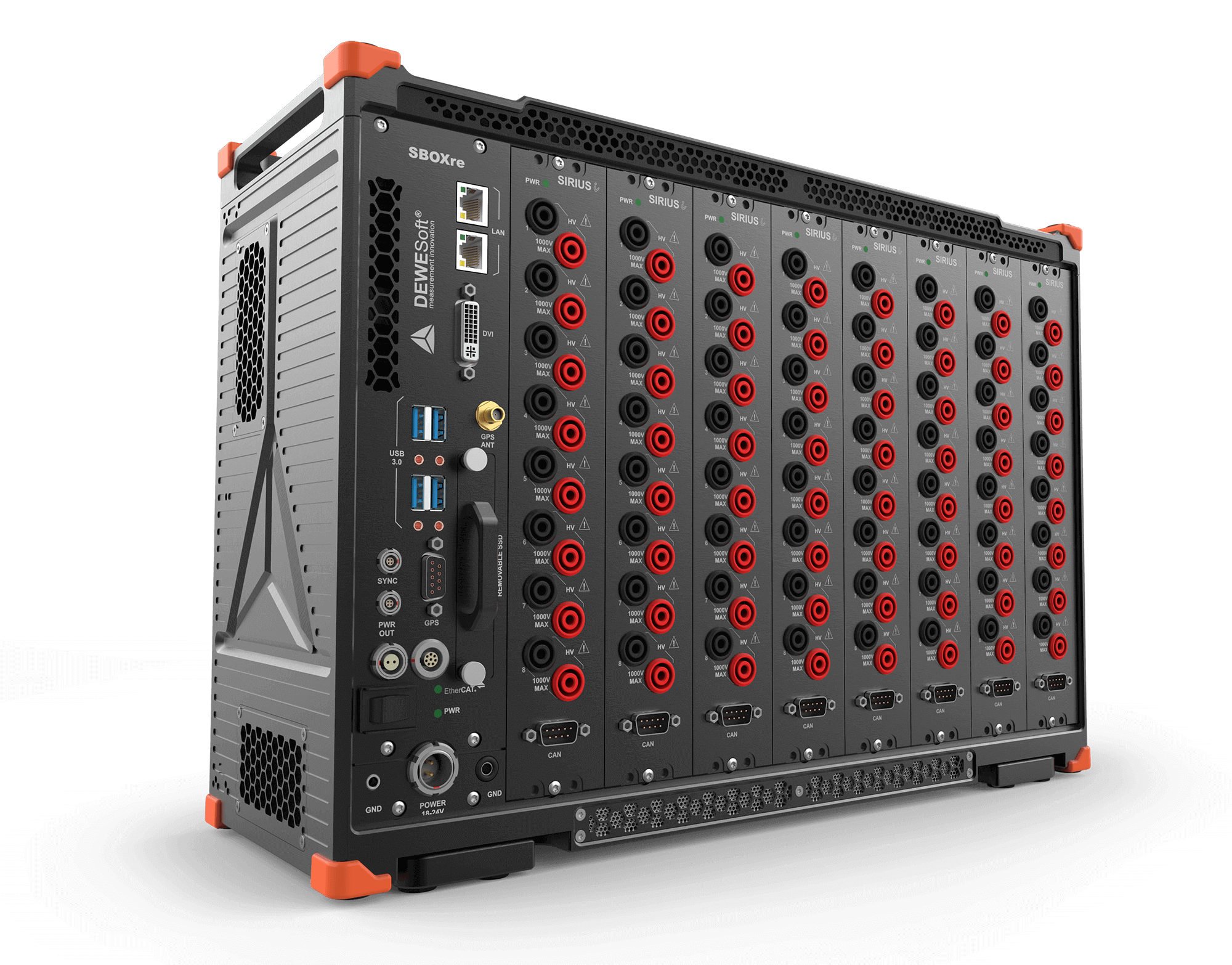

SIRIUS-R8 将最多 8 个 SIRIUS 采集模块与 SBOXre 计算机集成于便携机箱，支持独立处理和记录测量数据。DualCore / HS 配置最多 64 路模拟输入，HD 配置最多 128 路；输入类型、量程、采样率和隔离方式以实际配置为准

计数器、数字输入、CAN 与模拟输出等功能须配置相应模块或选件，最大容量不代表基础型号已包含全部通道。本页为标准 SIRIUS-R8，显示屏、电池及实时 EtherCAT 从站接口属于其他型号或相应配置

2026 年 2 月之后的 SBOXre v2 采用 Intel Core i7-1185G7E、标准 8 GB 内存及 1 TB 可拆卸 SATA SSD。可选最高 32 GB 内存、4 TB 可拆卸 SATA SSD 和 960 GB 内置 mSATA SSD；较早手册中的计算机配置以对应硬件版本为准

提供 EtherCAT 主站扩展、SIRIUS SYNC、双 2.5G LAN 与 DVI-I 视频输出。WLAN 选件采用一个 LAN 加一个 WLAN 的配置；GNSS、外部显示和模拟输出按任务选择。系统采用 12–36 V DC 供电，整机功耗须计入采集模块

订货号可选规格型号说明操作

SIRIUS-R8

处理器Intel Core i7-1185G7E数据存储1 TB 可拆卸 SATA SSD采集模块容量最多 8 个 SIRIUS 采集模块

8 个采集模块位；Core i7-1185G7E；1 TB SATA SSD

询价

规格参数

性能参数

采集模块容量最多 8 个 SIRIUS 采集模块

处理器Intel Core i7-1185G7E

数据存储1 TB 可拆卸 SATA SSD

整机计算机SBOXre v2；Kontron 36030-0000-18-7

处理器核心与线程4 核 / 8 线程

处理器频率基础 1.8 GHz；最高 4.4 GHz

内存标准 8 GB，可选最高 32 GB

存储选件最高 4 TB 可拆卸 SATA SSD；可选 960 GB 内置 mSATA SSD

硬件版本Core i7 配置自 2026 年 2 月起提供；较早版本按设备型号与订单配置确认

DualCore / HS 模拟输入容量最多 64 路，须配置相应采集模块

HD 模拟输入容量最多 128 路，须配置相应 HD 采集模块

计数器与数字输入容量最多 64 路计数器 / 192 路数字输入，须配置支持计数器的模块，接口复用

CAN 端口选配须配置相应 SIRIUS 模块或外部 CAN 接口，按订货配置确认

模拟输出选配最多 64 路，须配置相应模拟输出选件

输入与采样配置信号类型、连接器、量程、ADC、采样率及隔离随 SIRIUS 模块配置确定

采集与分析软件包含 Dewesoft X，提供终身免费软件升级

电气参数

供电范围12–36 V DC

计算机功耗典型 30 W，最大 55 W；不含 SIRIUS 采集模块

电源输出经开关控制的输入电源，2 针 LEMO 母连接器及 EtherCAT 8 针 LEMO 母连接器

外部电源总输出电流电源输出与 EtherCAT 电源输出合计最大 8 A

电源输出电压12–36 V DC，随输入供电

传感器激励与输入隔离按所选 SIRIUS 放大器模块的电气规格确认

通信与接口

USB 主机接口前部 4 × USB 3.0，用于计算机扩展

以太网标准 2 × 2.5G LAN，RJ45

WLAN 选件1 × 2.5G LAN，RJ45；1 × WLAN，RP-SMA 母连接器

EtherCAT 扩展接口1 × EtherCAT 主站，100 Mbit/s 全双工；8 针 LEMO 母连接器

同步接口2 × SIRIUS SYNC

视频输出1 × DVI-I，兼容 VGA 和 HDMI

GNSS 选件10 Hz、100 Hz 或 100 Hz + RTK

外部 GPS 显示选件D-SUB9 母连接器，支持远程开机

同步连接器2 × 4 针 LEMO 00 系列公连接器

电源输入连接器2 针 LEMO 2B 系列公连接器

机械与环境

工作温度−10 至 +50 °C

储存温度−40 至 +85 °C

环境湿度5–95% RH，无凝露，50 °C

防护等级IP20

振动与冲击标准正弦扫频 EN 60068-2-6:2008；随机振动 EN 60721-3-2:1997 Class 2M2；冲击 EN 60068-2-27:2009；MIL-STD-810D

外形尺寸446 × 317 × 148 mm

重量7.4 kg，不含 SIRIUS 采集模块
