SIRIUS-R4 内置 PC 采集记录系统

01 / 02

产品说明

SIRIUS-R4 将最多 4 个 SIRIUS rack slice 与 SBOXse 计算机集成于便携机箱中，可独立处理和记录测量数据。采集模块按电压、IEPE、应变桥、电荷等测量任务选择，输入数量、量程、采样率、隔离方式和信号连接器以实际配置为准

DualCore / HS 配置最多 32 路模拟输入，HD 配置最多 64 路模拟输入；HD 配置不支持计数器。计数器、CAN、模拟输出等功能须配置相应 slice 或选件，上述容量不代表基础型号已包含全部通道

2026 年 2 月之后的 SBOXse v2 采用 Intel Core i7-1185G7E，标准 8 GB 内存和 1 TB NVMe M.2 存储，内存可选最高 32 GB、存储可选 2 TB。较早硬件版本的计算机配置不同，订货时按设备型号与订单配置确认

提供 EtherCAT 主站端口和 SIRIUS SYNC 接口，可按系统同步及供电条件扩展兼容设备。HDMI 连接外部显示器；GNSS、外部电池及其他选件须按测试任务配置

订货号可选规格型号说明操作

SIRIUS-R4

处理器Intel Core i7数据存储1 TB NVMe M.2采集模块容量最多 4 个 SIRIUS rack slice

4 个采集模块位；内置 Core i7 PC；1 TB NVMe SSD

询价

规格参数

性能参数

采集模块容量最多 4 个 SIRIUS rack slice

处理器Intel Core i7

数据存储1 TB NVMe M.2

整机配置内置 SBOXse v2 计算机；采集模块按测量任务选配

处理器型号Intel Core i7-1185G7E；Kontron 36030-0000-18-7

处理器核心与线程4 核 / 8 线程

处理器频率基础 1.8 GHz；最高 4.4 GHz

硬件版本以上计算机配置适用于 2026 年 2 月之后的 SBOXse v2；较早版本按设备型号与订单配置确认

内存标准 8 GB；可选最高 32 GB

存储结构内置不可拆卸 NVMe M.2；标准 1 TB，可选 2 TB

DualCore / HS 模拟输入容量最多 32 路；取决于已配置的 rack slice

HD 模拟输入容量最多 64 路；HD 配置不支持计数器

计数器容量最多 32 路；须配置支持计数器的 DualCore / HS slice

数字输入容量最多 96 路；与计数器接口复用，取决于已配置的 slice

数字输出容量最多 32 路；取决于已配置的 slice

模拟输出选配最多 32 路；按兼容 slice 与模拟输出选件配置

CAN 端口选配最多 4 路 CAN 2.0B；须配置相应 rack slice，最高 1 Mbit/s

输入与采样配置输入信号、连接器、量程、ADC、采样率及隔离类型随 SIRIUS rack slice 配置确定

电气参数

供电范围9–36 V DC

整机功耗典型 30 W，最大 35 W；不含 SIRIUS 采集模块

辅助输出电压12–36 V DC

辅助输出与 EtherCAT 供电两路合计最大 60 W

供电输入连接器3 针 LEMO 公头

辅助输出连接器2 针 LEMO 母头；输出为经开关控制的输入供电

供电负载条件总功耗须另计已安装采集模块及 EtherCAT 扩展设备负载

通信与接口

计算机 USB 接口4 × USB 3.0

计算机以太网接口2 × GLAN；RJ45，选配 LEMO 1T

无线网络接口1 × WLAN；RP-SMA 母头天线接口

EtherCAT 扩展1 × EtherCAT 主站端口；100 Mbps 全双工

EtherCAT 连接器8 针 LEMO 母头

同步接口2 × SIRIUS SYNC

同步连接器4 针 LEMO 公头

视频输出1 × HDMI；使用外接显示器

GNSS 选配10 Hz、100 Hz 或 100 Hz + RTK

GPS 外部显示选配D-SUB9 母头连接器；支持远程开机

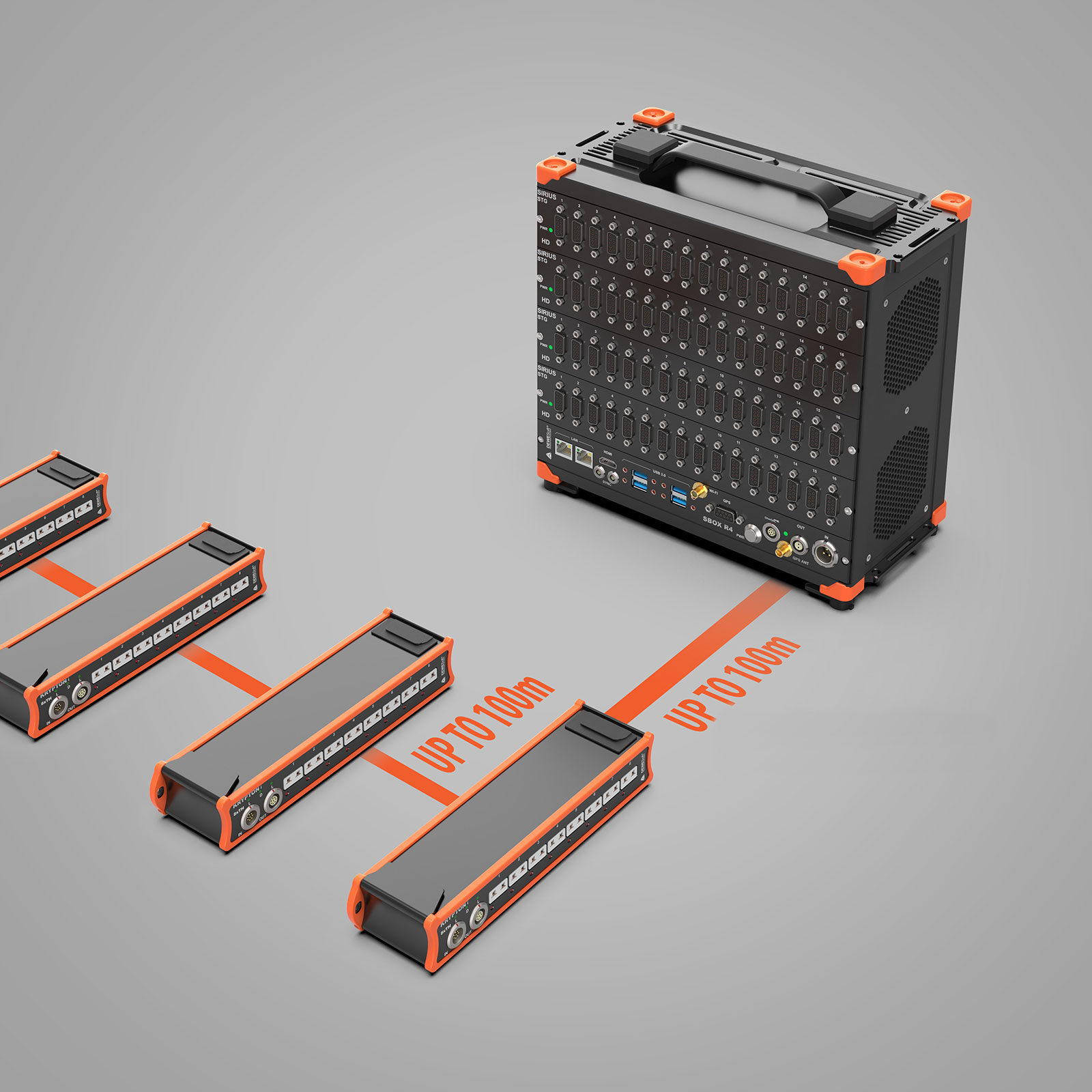

扩展设备EtherCAT 主站端口可扩展 KRYPTON、IOLITE 及兼容 SIRIUS EtherCAT 设备；须按系统同步与供电条件连接

机械与环境

外形尺寸276 × 251 × 150 mm

整机重量3.2 kg；不含 SIRIUS 采集模块

工作温度−10 至 +50 °C

储存温度−40 至 +85 °C

环境湿度95% RH，无凝露（50 °C）

防护等级IP20

正弦振动测试EN 60068-2-6:2008

随机振动测试EN 60721-3-2:1997，Class 2M2

冲击测试EN 60068-2-27:2009；MIL-STD-810D

显示与电池外接显示器；电池使用外部 BP2i / BP4i 等配套选件
