SIRIUS-R2DB 带屏便携式采集记录系统

01 / 02

产品说明

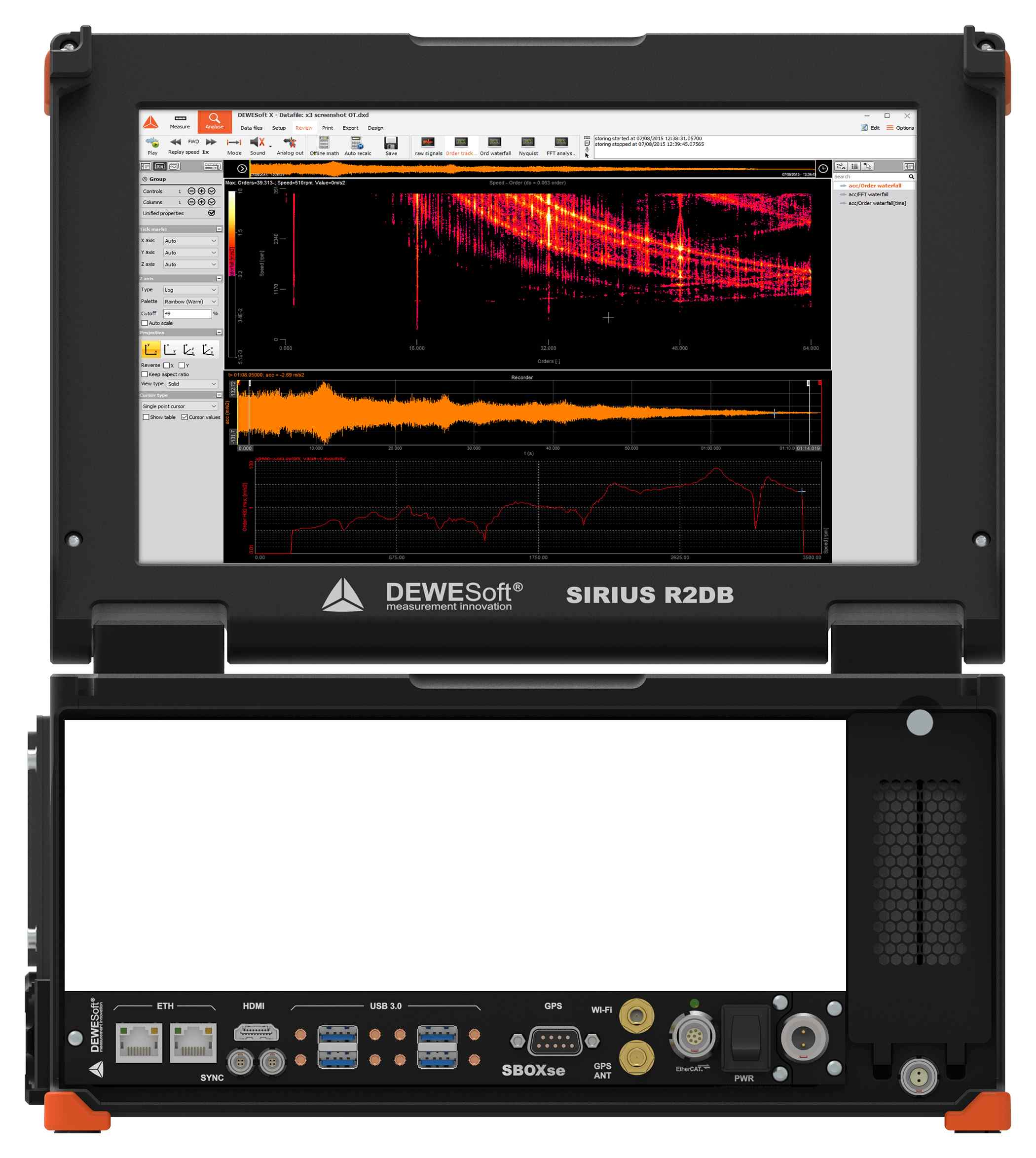

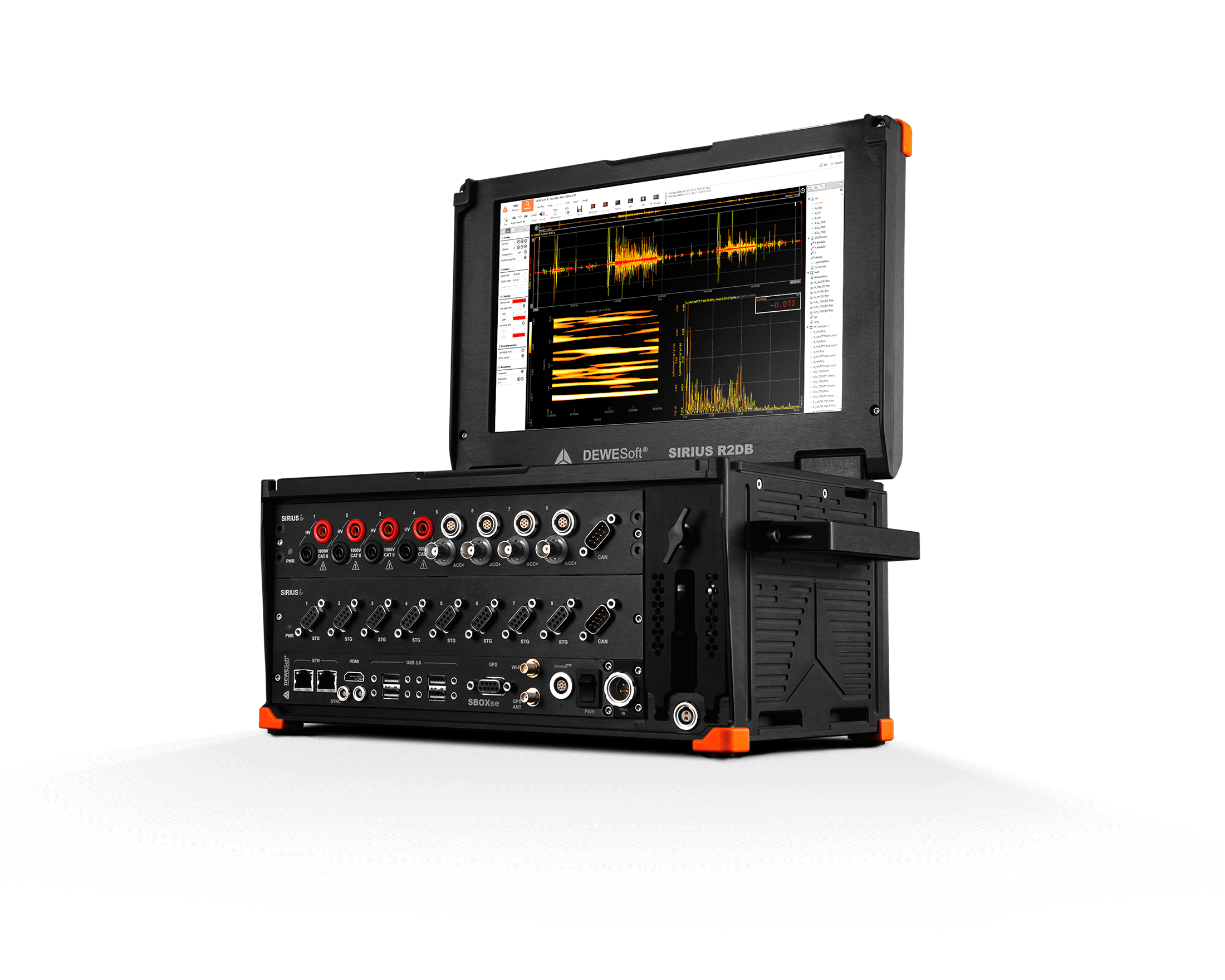

SIRIUS-R2DB 将最多 2 个 SIRIUS 采集模块、计算机、触控显示屏及锂离子电池集成于便携机箱，可独立完成数据采集、分析与记录。DualCore / HS 配置最多 16 路模拟输入，HD 配置最多 32 路；输入类型、量程、采样率及隔离方式以所选模块为准

内置 12.1 英寸多点触控屏和 2 块可热插拔电池。电池型号为 NL2024HD，每块额定容量为 6.25 Ah；实际连续工作时间随采集模块、计算机负载、外部供电和电池状态变化，更换电池按相应使用条件操作

本页计算机参数对应 2026 年 2 月之后的 SBOXse v2：Intel Core i7-1185G7E、标准 8 GB 内存及 1 TB 内置 NVMe M.2 SSD。内存可选最高 32 GB，存储可选 2 TB；较早手册中的计算机配置以对应硬件版本为准

提供双 2.5G LAN、WLAN、HDMI、SIRIUS SYNC 和 EtherCAT 主站扩展接口，外部供电为 12–36 V DC，可容许短时降至 9 V。计数器、数字输入和 CAN 须配置相应采集模块或接口，不能将最大容量视为基础型号固定通道；安装空间与接线按对应硬件图纸及订货配置确认

订货号可选规格型号说明操作

SIRIUS-R2DB

数据存储1 TB 内置 NVMe M.2 SSD显示屏12.1 英寸多点触控 TFT采集模块容量最多 2 个 SIRIUS 采集模块

2 个采集模块位；12.1 英寸触控屏；1 TB 内置 NVMe M.2 SSD

询价

规格参数

性能参数

采集模块容量最多 2 个 SIRIUS 采集模块

显示屏12.1 英寸多点触控 TFT

数据存储1 TB 内置 NVMe M.2 SSD

内置计算机SBOXse v2

处理器型号Intel Core i7-1185G7E；Kontron 36030-0000-18-7

处理器核心与线程4 核 / 8 线程

处理器频率基础 1.8 GHz；最高 4.4 GHz

内存标准 8 GB，可选最高 32 GB

存储选件内置不可拆卸 NVMe M.2，可选 2 TB

显示分辨率WXGA，1280 × 800，60 Hz

显示亮度1200 cd/m²

显示有效区域261.1 × 163.2 mm

显示对比度典型 1000:1

显示视角水平与垂直均 −89 至 +89°，CR ≥ 10

显示同步频率范围水平 30–83 kHz；垂直 45–75 Hz

计算机硬件版本以上 SBOXse v2 Core i7 配置自 2026 年 2 月之后提供；较早版本以对应硬件为准

DualCore / HS 模拟输入容量最多 16 路，须配置相应采集模块

HD 模拟输入容量最多 32 路，HD 配置不支持计数器

计数器与数字输入容量最多 16 路计数器或 48 路数字输入，须配置支持计数器的模块，接口复用

数字输出容量最多 16 路，须配置支持该功能的模块

CAN 配置须配置相应 SIRIUS 模块或外部 CAN 接口，数量及总线版本按配置确认

输入与采样配置信号类型、量程、采样率、ADC、连接器和隔离方式随 SIRIUS 采集模块配置确定

采集与分析软件包含 Dewesoft X，提供终身免费软件升级

模拟输出选件不支持内部模拟输出选件

电气参数

电池型号NL2024HD

内置电池数量2 块，支持热插拔

单块电池电压14.4 V，充满时 16.8 V

单块电池容量6.25 Ah

单块电池放电电流8 A

电池反极性保护支持

单块电池重量0.65 kg

供电范围12–36 V DC，可容许短时降至 9 V

计算机与显示功耗计算机 20 W；显示屏 10 W，整机须另计采集模块与选件

电池充电功率总计 55–65 W

外部电源输出连接器经开关控制的电源输出，2 针 LEMO 母连接器

外部电源输出功率最大 60 W

外部电源输出电压无外部电源时 13–16 V；外部供电时 24 V

EtherCAT 电源输出连接器经开关控制的电源输出，8 针 LEMO 母连接器

EtherCAT 电源输出功率最大 40 W

EtherCAT 电源输出电压无外部电源时 13–16 V；外部供电时 24 V

输入隔离与传感器激励按所配置 SIRIUS 放大器模块的电气规格确认

通信与接口

USB 主机接口前部 4 × USB 3.0，用于计算机扩展

以太网2 × 2.5 Gbit/s，RJ45，可选 LEMO 1T

WLAN1 × WLAN，RP-SMA 母连接器

EtherCAT 扩展接口1 × EtherCAT 主站，100 Mbit/s 全双工；8 针 LEMO 母连接器

同步接口2 × SIRIUS SYNC

视频输出1 × HDMI

GNSS 选件10 Hz、100 Hz 或 100 Hz + RTK

外部 GPS 显示选件D-SUB9 母连接器，支持远程开机

同步连接器2 × 4 针 LEMO 母连接器

电源输入连接器3 针 LEMO 公连接器

机械与环境

工作温度0 至 +40 °C

储存温度−20 至 +60 °C

环境湿度5–95% RH，无凝露，40 °C

防护等级IP20

振动与冲击标准正弦扫频 EN 60068-2-6:2008；随机振动 EN 60721-3-2:1997 Class 2M2；冲击 EN 60068-2-27:2009；MIL-STD-810D

外形尺寸332 × 225 × 194 mm

重量7.8 kg，不含 SIRIUS 采集模块；标准系统含电池 11 kg

内置计算机重量0.76 kg，仅 SBOXse v2
