SBOXfe v2 无风扇数据处理与记录主机

01 / 02

产品说明

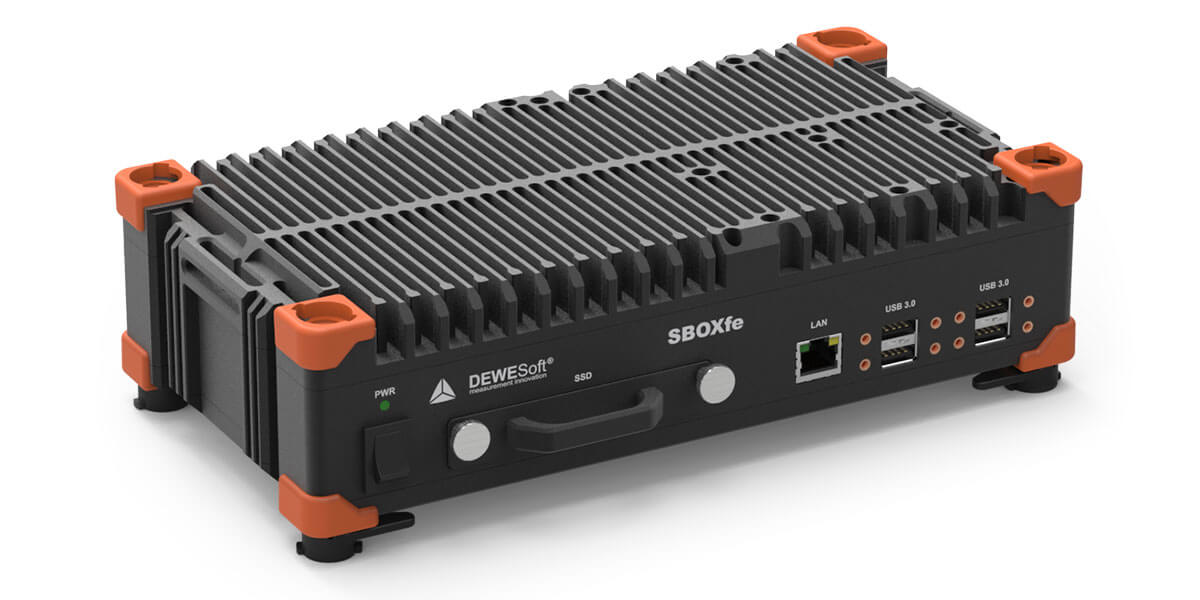

SBOXfe v2 是用于现场测试、车载测量和数据记录的独立计算与存储主机，可配合 SIRIUS、KRYPTON、IOLITE 等外部采集设备组成测试系统。主机本身不提供内置模拟采集输入，测量信号、通道数与采样率由所配采集模块决定

当前 v2 配置采用 Intel Core i7-1185G7E，标准 8 GB 内存和 1 TB 可拆卸 SATA SSD；内存可选最高 32 GB，SSD 可选最高 4 TB，也可选配 960 GB 内置 mSATA SSD

主机提供六个 USB 扩展端口、两个 2.5 Gbit/s LAN 端口及 WLAN 接口，并通过 EtherCAT 和 SIRIUS SYNC 配合外部采集模块。GNSS 可选 10 Hz、100 Hz 或带 RTK 的配置，软件分析功能按应用授权选择

SBOXfe 采用无风扇封闭机箱，防护等级 IP50；供电范围为 9–36 V DC，工作温度为 −10 至 +50 °C。本页参数对应 v2 硬件；较早手册中的处理器和存储配置以对应硬件版本为准

订货号可选规格型号说明操作

SBOXFE

处理器Intel Core i7-1185G7E标准存储1 TB 可拆卸 SATA SSD防护等级IP50

Core i7-1185G7E；8 GB 内存；1 TB 可拆卸 SSD；IP50 无风扇机箱

询价

规格参数

性能参数

处理器Intel Core i7-1185G7E

处理器核心与线程4 核 / 8 线程

处理器频率基频 1.8 GHz；最高 4.4 GHz

主板型号Kontron 36030-0000-18-7

标准内存8 GB

可选内存最高 32 GB

标准存储1 TB 可拆卸 SATA SSD

可选存储最高 4 TB 可拆卸 SATA SSD；可选 960 GB 内置 mSATA SSD

测量输入配置主机配合外部采集模块使用；模拟输入、通道数和采样率由采集模块决定

数据采集与分析软件DewesoftX；高级分析和应用功能按软件授权选配

电气参数

供电范围9–36 V DC

功耗典型 40 W，最大 55 W

对外供电方式开关控制的输入电源，经 POWER OUT 和 EtherCAT 接口输出

对外供电电压9–36 V DC，随输入供电电压变化

对外供电总电流上限8 A，POWER OUT 与 EtherCAT 供电共享

电源控制本机电源开关；支持 Remote-On，接线与设置按技术手册

通信与接口

USB 扩展端口前面板 4 × USB 3.0；后面板 2 × USB 2.0，用于连接采集设备与外设

有线网络端口2 × 2.5 Gbit/s LAN

无线网络接口1 × WLAN

EtherCAT 扩展端口1 × 100 Mbit/s 全双工 EtherCAT，8 针 LEMO 母座，用于连接外部 EtherCAT 采集模块

同步接口1 × SIRIUS SYNC，4 针 LEMO 母座

显示接口1 × DVI，兼容 VGA 与 HDMI

GNSS 选项10 Hz / 100 Hz / 100 Hz + RTK，按选配配置

外接 GNSS 显示选项D-SUB9 母座，支持外接显示与 Remote-On

电源输入连接器3 针 LEMO 公座

电源输出连接器2 针 LEMO 母座；EtherCAT 8 针 LEMO 母座共享供电

机械与环境

工作温度−10 至 +50 °C

储存温度−20 至 +80 °C

环境湿度5–95% RH，50 °C 时无凝露

防护等级IP50

机箱结构无风扇封闭机箱

外形尺寸265 × 150 × 75 mm

重量2.4 kg

正弦振动参考标准EN 60068-2-6:2008

随机振动参考标准EN 60721-3-2:1997，Class 2M2

冲击参考标准EN 60068-2-27:2009；MIL-STD-810D（具体试验等级按配置确认）
