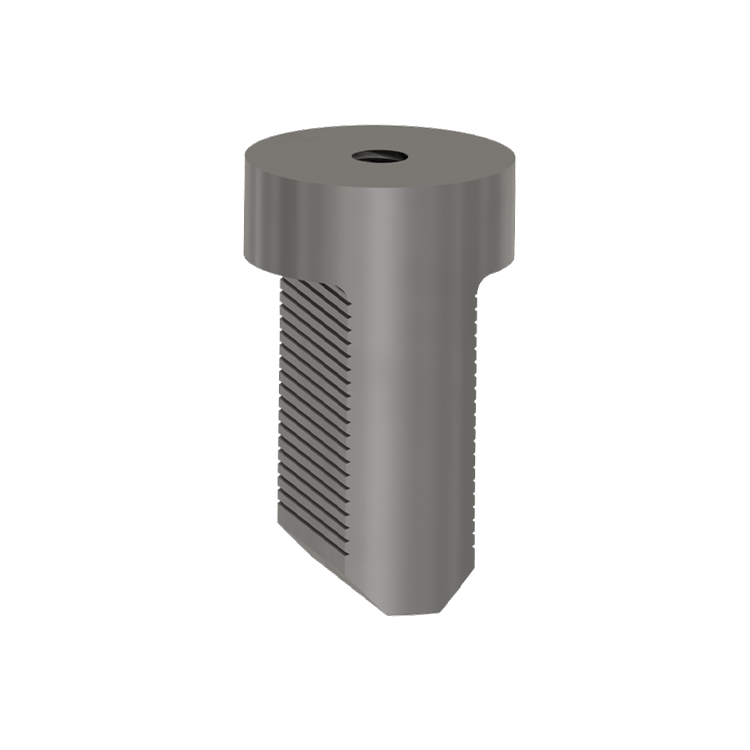

01MH118-1A
电机散热片安装座 · 探头 12.7 × 31.75 mm
探头 12.7 × 31.75 mm
- 适用于电机散热片间安装
- 17-4 不锈钢结构
- 1/4-28 螺纹安装孔
- 环氧粘接剂单独提供
CTC MH118 电机散热片安装座
四种探头尺寸 · 1/4-28 安装孔 · 粘接固定产品说明
MH118 系列用于散热片冷却电机，在无法直接接近轴承座时提供传感器安装位置。按散热片间距和深度选择探头尺寸，安装时探头底部需接触电机壳体。四种尺寸不作为相同外形互换。
技术参数

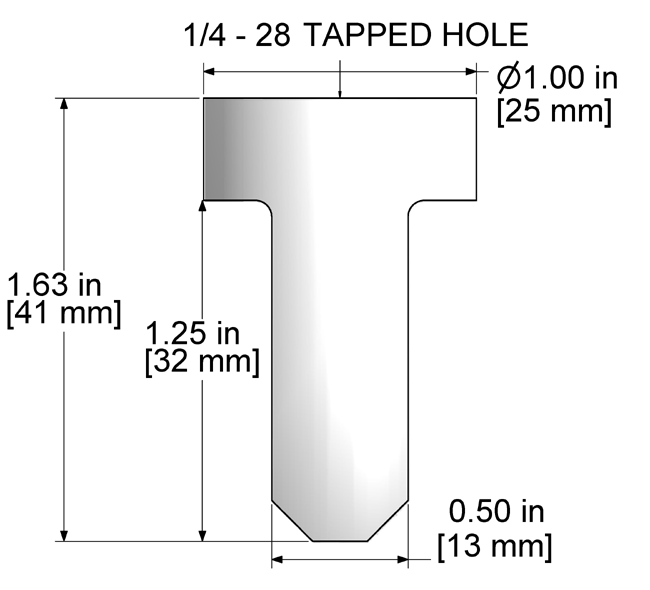

点击查看原图 ↗MH118-1A 外形与安装尺寸
原厂尺寸图，单位及适用型号以图中标注和规格书为准。

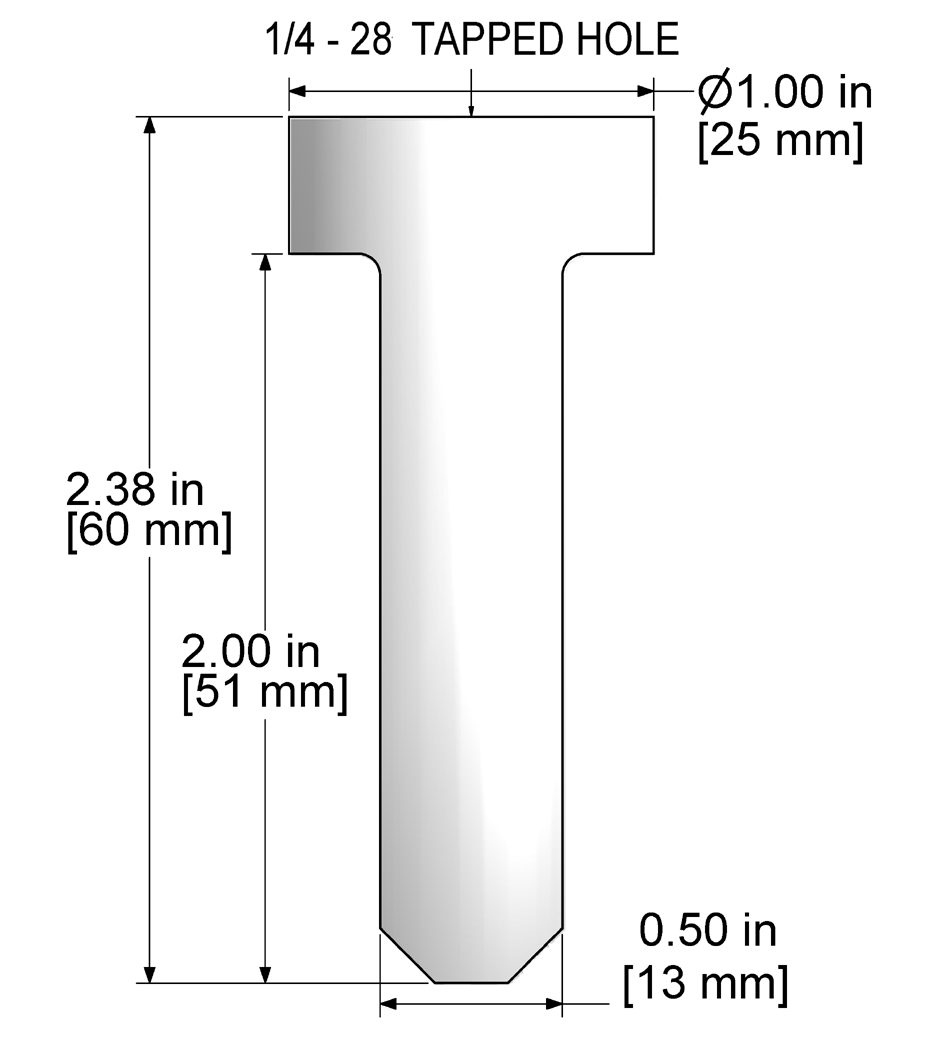

点击查看原图 ↗MH118-2A 外形与安装尺寸
原厂尺寸图，单位及适用型号以图中标注和规格书为准。

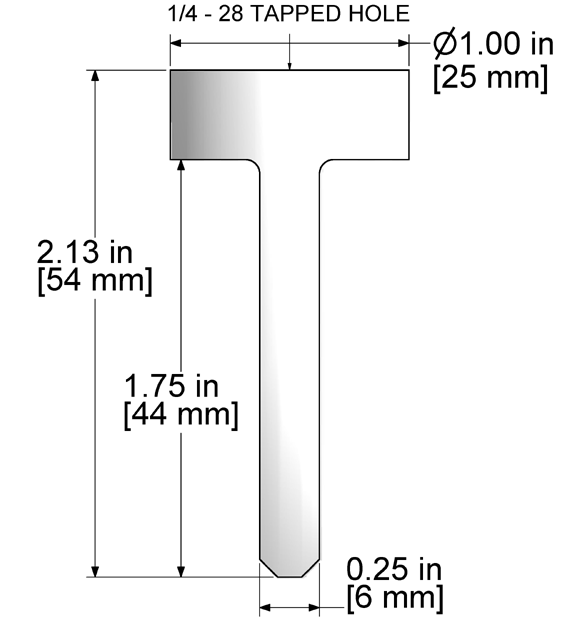

点击查看原图 ↗MH118-3A 外形与安装尺寸
原厂尺寸图，单位及适用型号以图中标注和规格书为准。

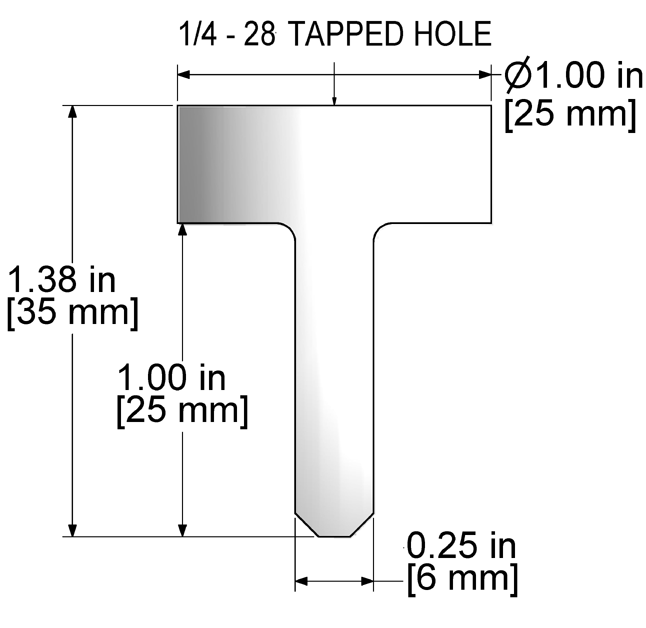

点击查看原图 ↗MH118-4A 外形与安装尺寸
原厂尺寸图，单位及适用型号以图中标注和规格书为准。
BASE MODELS
基础型号

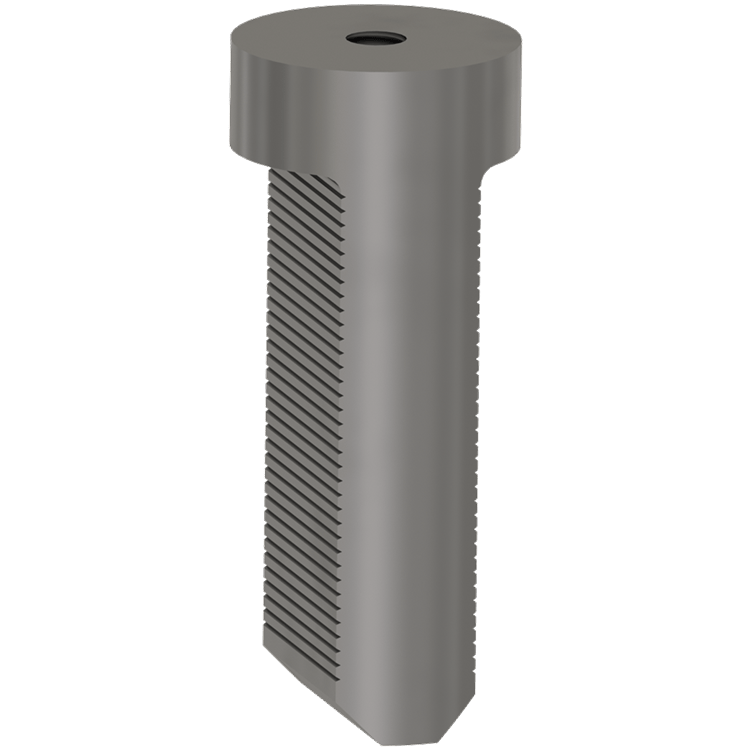

按实际安装接口和设备表面选型，尺寸不可互换。02MH118-2A
电机散热片安装座 · 探头 12.7 × 50.8 mm
探头 12.7 × 50.8 mm
- 适用于电机散热片间安装
- 17-4 不锈钢结构
- 1/4-28 螺纹安装孔
- 环氧粘接剂单独提供

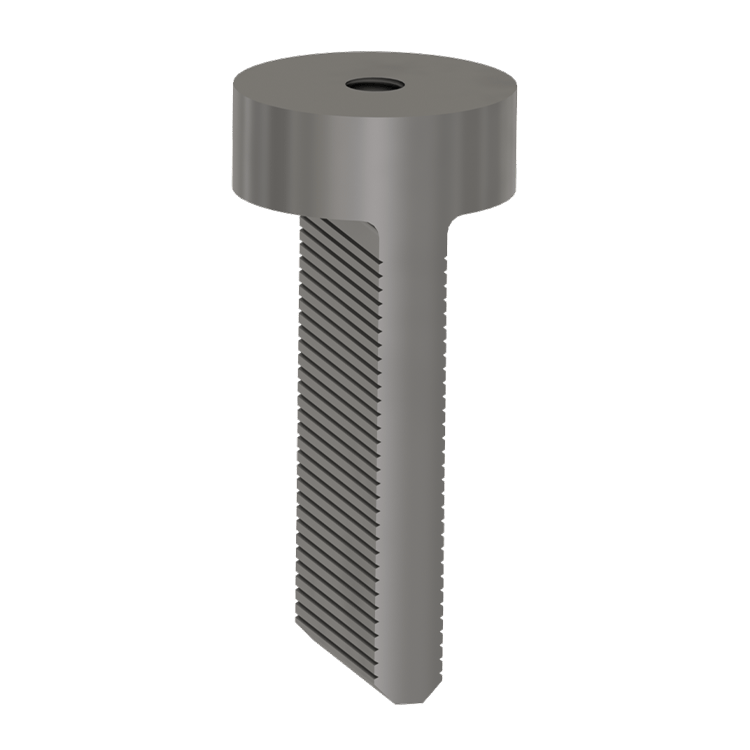

03MH118-3A
电机散热片安装座 · 探头 6.35 × 44.45 mm
探头 6.35 × 44.45 mm
- 适用于电机散热片间安装
- 17-4 不锈钢结构
- 1/4-28 螺纹安装孔
- 环氧粘接剂单独提供

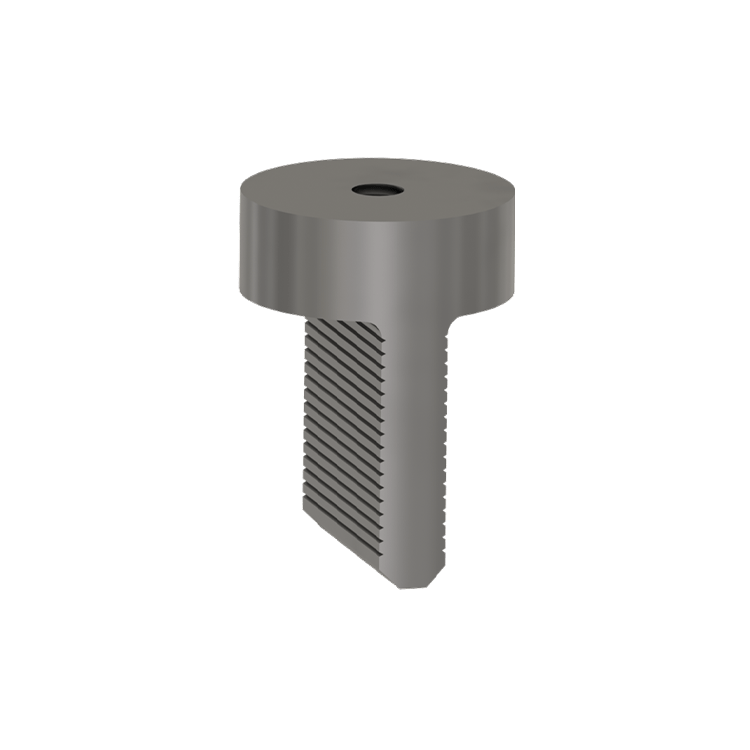

04MH118-4A
电机散热片安装座 · 探头 6.35 × 25.4 mm
探头 6.35 × 25.4 mm
- 适用于电机散热片间安装
- 17-4 不锈钢结构
- 1/4-28 螺纹安装孔
- 环氧粘接剂单独提供
资料下载
型号规格书
CTC 页面 Save as PDF 下载原件；按具体型号选择
交互式三维模型
四种安装座尺寸分别提供 STEP；请按型号查看和下载，模型包围尺寸不替代工程图。
