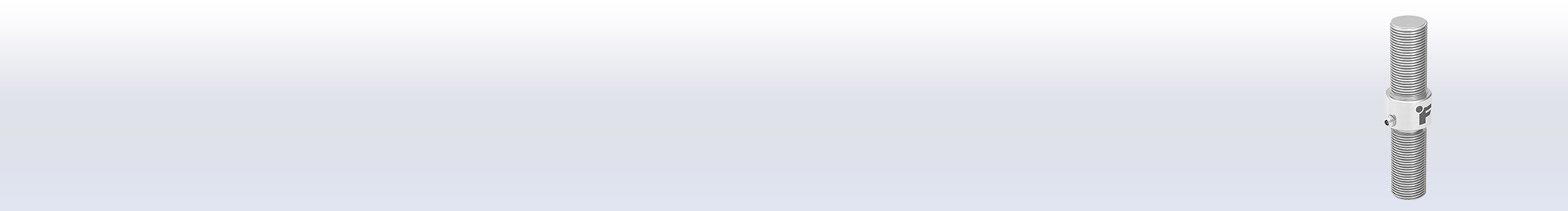

FUTEK LCM525 紧凑型高量程轴向拉压力传感器 | 20,000 lb

FUTEK LCM525 · 轴向拉压型

PRODUCT OVERVIEW

高精度、插座化且结构紧凑

LCM525 是面向耐久、压装和轴向在线测力的 20,000 lb（88.9 kN）拉压力传感器，细长外形可降低其对螺纹连接组件安装空间的影响。

LCM525 采用 FUTEK 金属箔应变计技术，在 127 mm 高、31.8 mm 直径的细长结构中兼顾高灵敏度、测量稳定性和高量程能力，适用于多种工作条件。

系列提供 4 位 Micro 插座和集成编织屏蔽电缆版本。插座版本便于快速断开或更换电缆；电缆版本利用编织屏蔽层与金属壳体降低杂散磁场和静电场对测量信号的影响。

FSH04649 采用 CC19 4 位 Micro 插座，可在不拆卸传感器的情况下连接、断开或更换测量电缆，减少线缆损坏带来的维护时间。

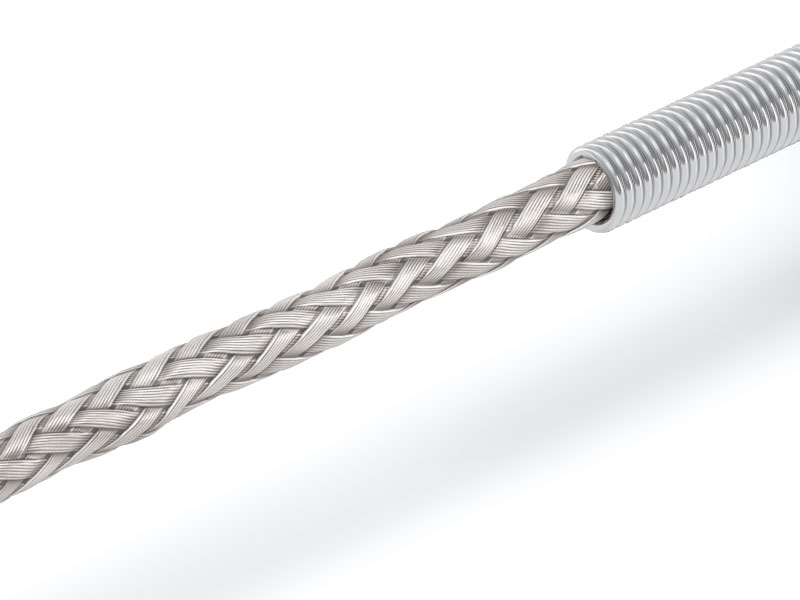

FSH04088 采用 10 ft（3 m）#28 AWG、4 芯编织屏蔽 PVC 电缆。编织屏蔽与金属壳体有助于降低杂散磁场和静电场对测量信号的影响。

标称挠度为 0.004 in（0.102 mm），固有频率为 9.9 kHz。高刚度和低挠度有助于在高载荷及动态测力任务中保持稳定响应。

非线性和滞后均为 ±0.2% RO，不重复性为 ±0.1% RO；配合 2 mV/V 标称输出，为高量程轴向测力提供稳定信号。

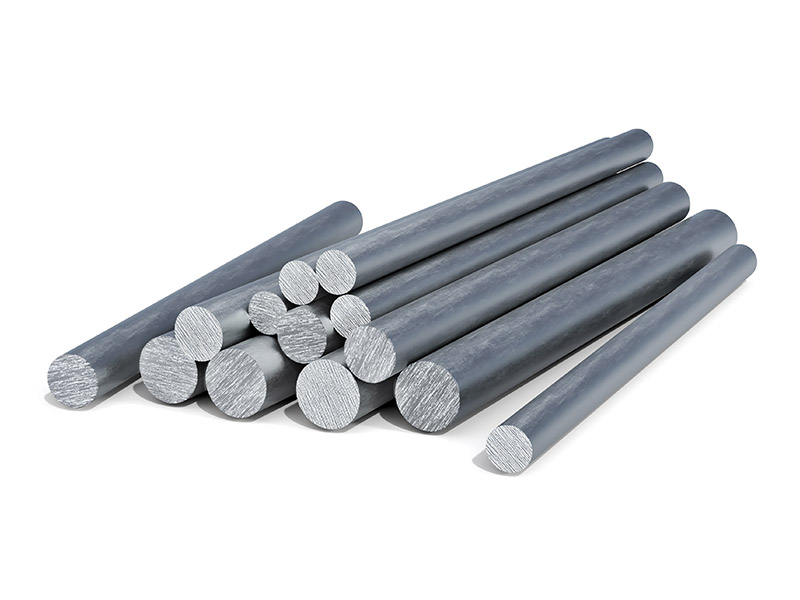

弹性体采用 17-4 PH 沉淀硬化不锈钢，兼顾强度、硬度、低滞后、低蠕变和耐腐蚀性。

中心盖与传感器主体采用焊接结构，可增强抗物理损伤能力；弹性体经过热处理，有助于提升耐久性。双端外螺纹便于集成到拉杆和螺纹连接组件。
