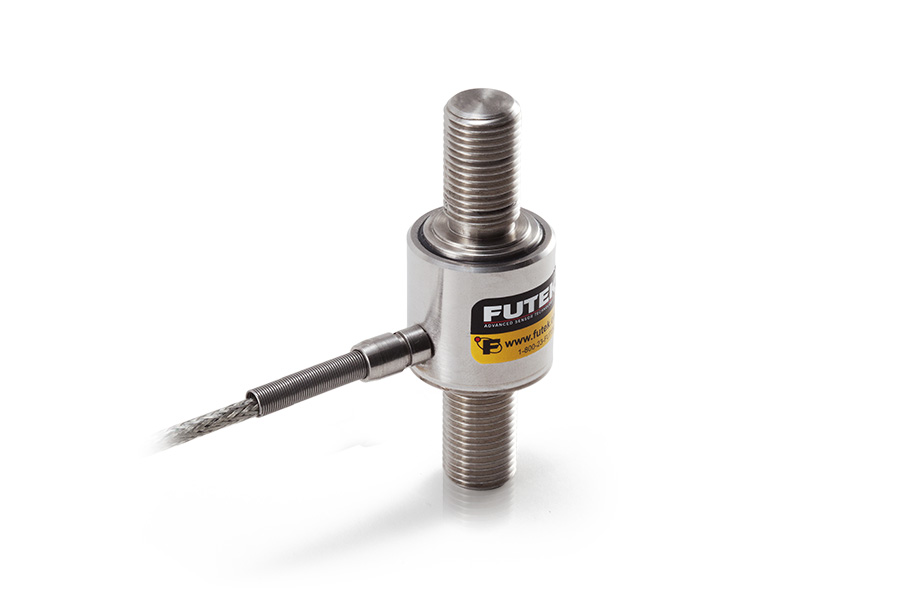

FUTEK LCM350 微型螺纹式轴向拉压力传感器 | 5000 lb

FUTEK LCM350 · 轴向拉压型

PRODUCT OVERVIEW

紧凑、可靠且精度稳定

LCM350 FSH04078 采用高 26.2 mm、直径 24.4 mm 的微型结构，支持 5000 lb（22.2 kN）拉压力测量；非线性为 ±0.5% RO，标称挠度为 0.002 in。

LCM350 是一款用于拉力与压力测量的微型螺纹式轴向传感器。紧凑、快速响应且结构坚固，适用于耐久测试、压装及在线测力等场景。

本站 FSH04078 为 5000 lb 量程，采用两端 1/2-20 外螺纹和 WC1 一体式电缆；标称挠度为 0.002 in，固有频率为 14.5 kHz。

原厂另提供采用 M12 × 1.75 外螺纹和 CC19 4 位 Micro 插座的 FSH04644 版本；接口和螺纹应按具体订货型号选择。

中心罩与传感器主体采用连续焊接，以增强结构强度并降低物理损伤和恶劣环境的影响；弹性体经过专门热处理，以提升耐久性并延长使用寿命。FI1437-B 标注防护等级为 IP64，可防止粉尘进入并承受来自各方向的溅水。

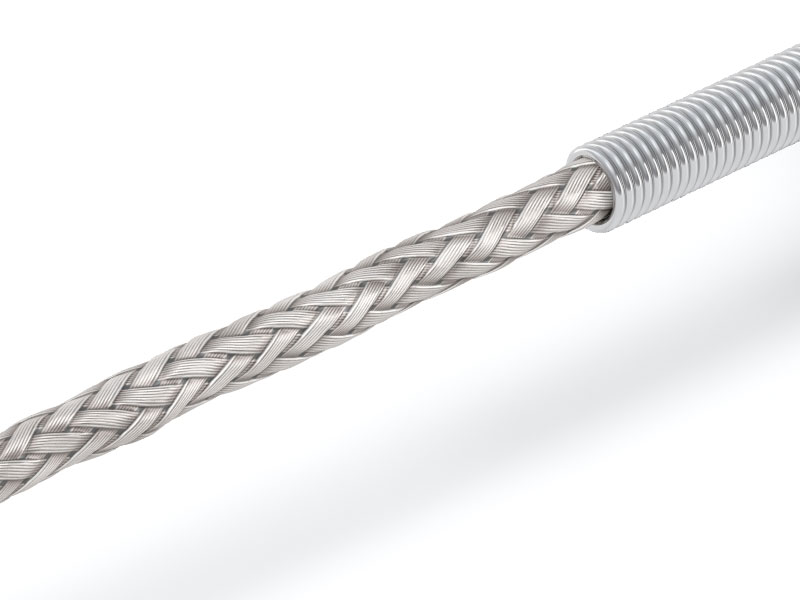

FSH04078 配置 #28 AWG 四芯编织屏蔽 PVC 电缆，长度 10 ft（3 m）。编织屏蔽层覆盖信号线，配合金属传感器壳体，有助于降低杂散磁场、静电场及外部环境对测量精度和可靠性的影响。

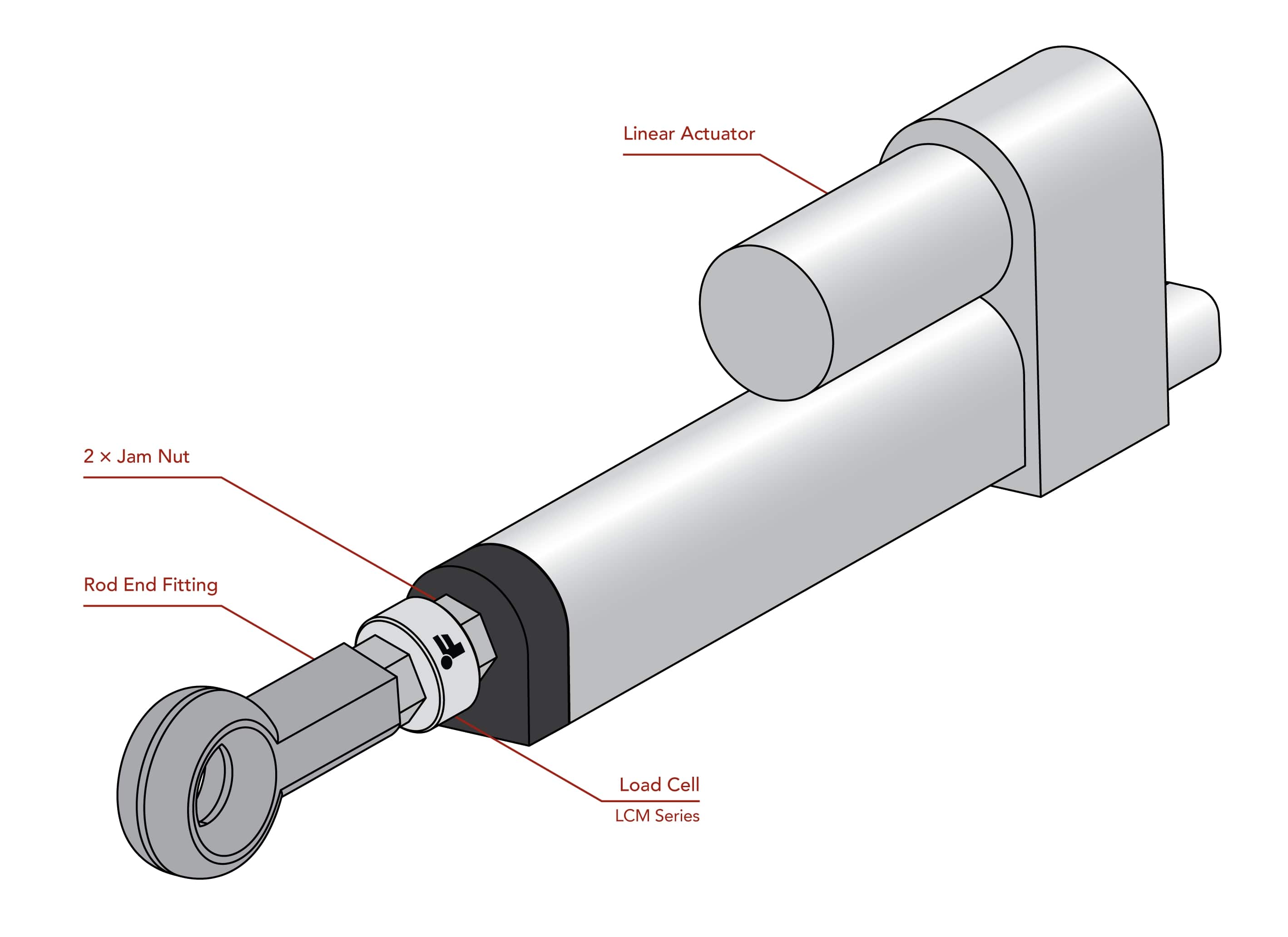

FSH04078 两端均为 1/2-20 外螺纹，便于串联到拉杆、夹具、执行器和试验设备中。紧凑结构适合占用空间小、尤其是垂直空间受限的安装位置。

FSH04078 标称挠度为 0.002 in（0.05 mm），固有频率为 14.5 kHz。高刚度、高固有频率与坚固结构有助于在动态应用和长期使用中保持稳定测量。

弹性体采用 17-4 PH 沉淀硬化不锈钢，具有较高强度、硬度和耐腐蚀性，并为低滞后、低蠕变和长期稳定测量提供结构基础。
