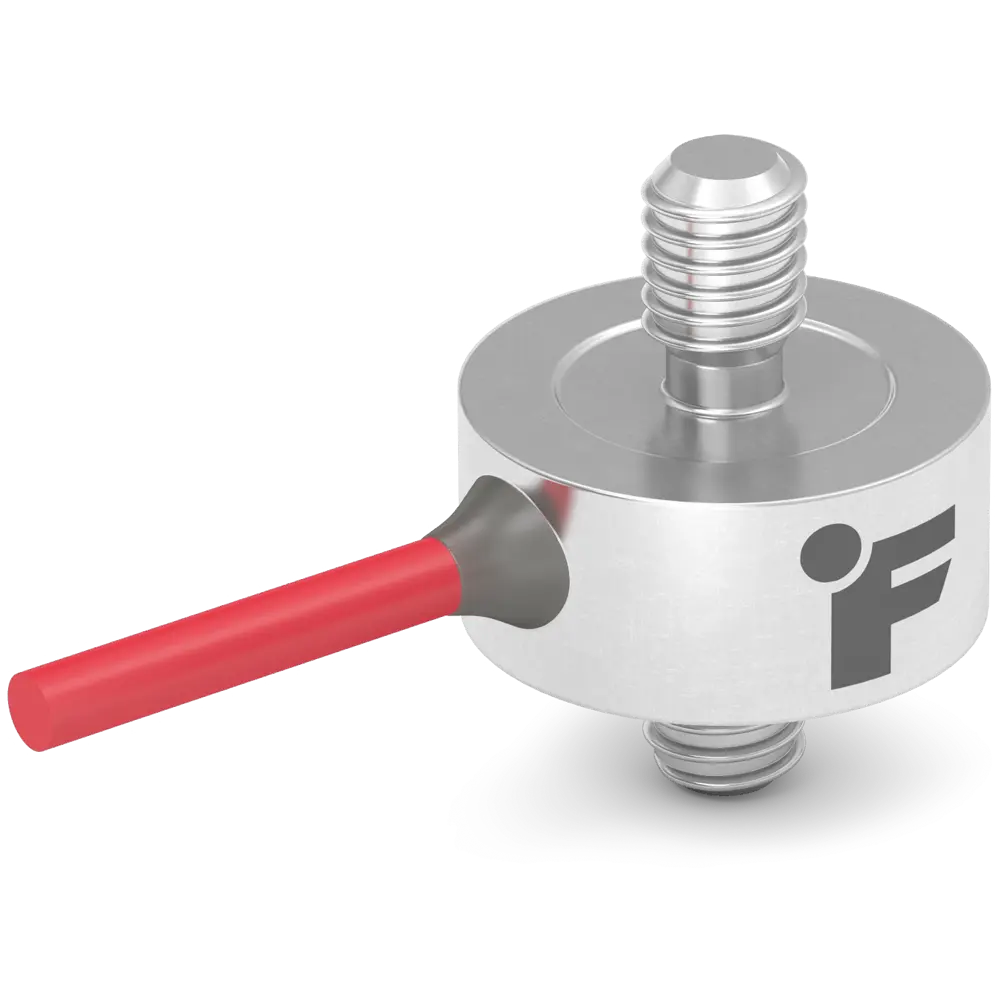

FUTEK LCM100 超微型轴向拉压力传感器 | 1000 g–25 lb

FUTEK LCM100 · 轴向拉压型

PRODUCT OVERVIEW

超小占用，适用于轴向拉压力测量

LCM100 是 FUTEK 目录中尺寸最小的两端外螺纹轴向传感器；本站四档量程覆盖 1000 g 至 25 lb（9.8–111.2 N）。

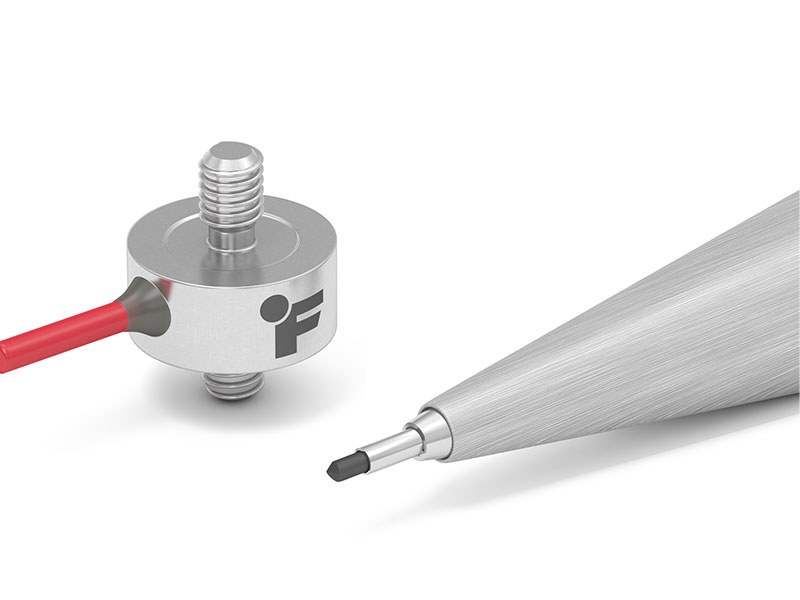

LCM100 直径仅 9.5 mm，最小安装净高约 4.3 mm，采用两端 M3 × 0.5 外螺纹，可在拉力或压力方向串接到小型机构中。本站提供 1000 g、5 lb、10 lb 和 25 lb 四档量程。

它特别适合手术机器人、小型执行器和紧凑自动化设备等受限空间应用。标准配置采用 5 ft（1.5 m）#34 AWG 四芯编织屏蔽聚酯护套电缆，面向需要运动或频繁操作的布线场景。

LCM100 的最小安装净高约为 4.3 mm，直径仅 9.5 mm，可在不明显增加组件外径或高度的情况下完成轴向测力，尤其适合手术机器人中的线性执行器及小型加工、自动化设备。

LCM100 的最大非线性为 ±0.5% RO；较高刚度使本站四档量程的标称挠度保持在 0.0001–0.0002 in。定制应变计设计还用于降低偏心载荷对测量结果的影响。

采用护套电缆的 LCM100 版本达到 IP65，可防尘并承受直接喷水，适用于多数粉尘环境和需要冲洗的场合。实际安装仍应保护电缆出口，避免长期浸水。

传感器两端均设有 M3 × 0.5 外螺纹，可在安装空间受限的位置直接串联到执行器、夹具或其他轴向加载机构中。

单体式敏感元件集成零点平衡与温度补偿，可降低补偿电路在装配或维护中被误移除的风险，并为电缆走向和长度定制保留灵活性。

两端外螺纹允许用户配置自定义端头，例如需要非导电或低磨损接触方式时，可按应用设计合适的加载附件。安装时应保持载荷同轴并控制侧向力与弯矩。

壳体采用缝焊结构，可增强对物理损伤和恶劣环境的防护；弹性体经过专门热处理，以提高耐久性并延长传感器使用寿命。

主体采用航空级 17-4 PH 沉淀硬化不锈钢，具备较高强度、硬度、低滞后与低蠕变特性，并能在宽温范围内提供耐腐蚀能力。

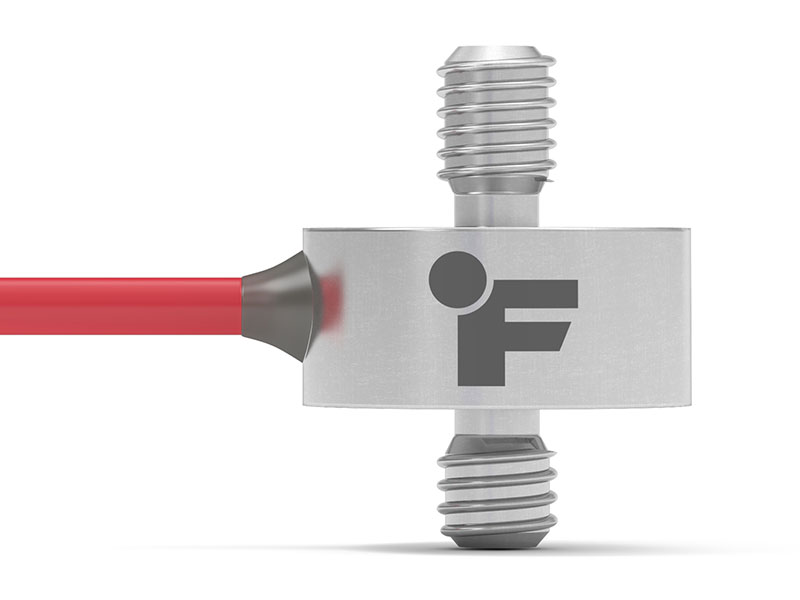

标准配置采用 5 ft（1.5 m）#34 AWG 四芯编织屏蔽聚酯护套电缆。电缆在传感器本体处保持可活动状态，适合存在位移或频繁操作的应用；护套同时保护信号线并降低电噪声干扰。
