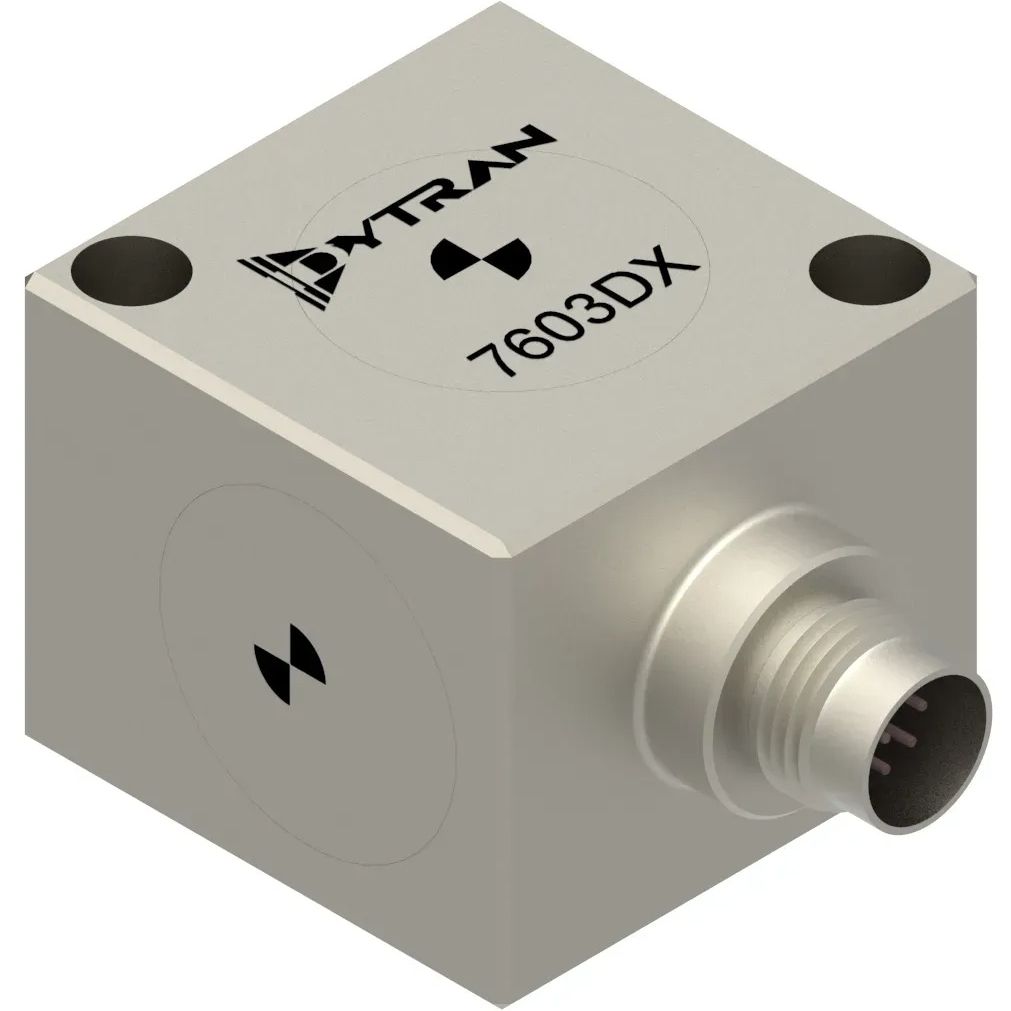

DYTRAN 7603D 三轴 MEMS 加速度传感器

01 / 01

产品说明

Dytran 7603 系列是一款高精度变电容（VC）加速度传感器，设计用于直接替换压阻式传感器，适用场景包括安全气囊测试、碰撞测试、飞行测试、乘坐舒适性测试和地震监测

Dytran series 7603 is a high precision variable capacitance (VC) accelerometer, designed to be used as a drop-in replacement for piezoresistive units in applications including airbag testing, crash testing, flight testing, ride quality and seismic monitoring.

订货号可选规格型号说明操作
7603D1
量程±2 g灵敏度250 mV/g（差分）

三轴直流响应加速度传感器，2 g

询价规格书
7603D4
量程±25 g灵敏度20 mV/g（差分）

三轴直流响应加速度传感器，25 g

询价规格书
7603D5
量程±50 g灵敏度10 mV/g（差分）

三轴直流响应加速度传感器，50 g

询价规格书
7603D7
量程±200 g灵敏度2.5 mV/g（差分）

三轴直流响应加速度传感器，200 g

询价规格书

规格参数

各型号规格参数对比
参数7603D17603D47603D57603D7
性能参数
量程±2 g±25 g±50 g±200 g
灵敏度250 mV/g（差分）20 mV/g（差分）10 mV/g（差分）2.5 mV/g（差分）
测量轴数三轴三轴三轴三轴
传感原理MEMS 变电容MEMS 变电容MEMS 变电容MEMS 变电容
灵敏度定义差分输出灵敏度；单端输出为其一半差分输出灵敏度；单端输出为其一半差分输出灵敏度；单端输出为其一半差分输出灵敏度；单端输出为其一半
灵敏度误差±5%±5%±5%±5%
频率响应（±5%）0–200 Hz0–500 Hz0–1200 Hz0–1500 Hz
频率响应（±3 dB）0–400 Hz0–1400 Hz0–2000 Hz0–3000 Hz
谐振频率>3000 Hz>3000 Hz>3000 Hz>3000 Hz
噪声密度7 μg RMS/√Hz25 μg RMS/√Hz50 μg RMS/√Hz200 μg RMS/√Hz
非线性度0.5% F.S.（最大）0.5% F.S.（最大）0.5% F.S.（最大）0.5% F.S.（最大）
横向灵敏度上限3%3%3%3%
偏置校准误差0.5% 跨度（最大）0.5% 跨度（最大）0.5% 跨度（最大）0.5% 跨度（最大）
偏置温度系数200 ppm 跨度/°C（最大）200 ppm 跨度/°C（最大）200 ppm 跨度/°C（最大）200 ppm 跨度/°C（最大）
机械参数
重量38 克（最大）38 克（最大）38 克（最大）38 克（最大）
外壳材料钛合金钛合金钛合金钛合金
电气连接器9 针，5/16-32 UNEF-2A9 针，5/16-32 UNEF-2A9 针，5/16-32 UNEF-2A9 针，5/16-32 UNEF-2A
安装方式1/4-28 螺柱或双螺钉安装1/4-28 螺柱或双螺钉安装1/4-28 螺柱或双螺钉安装1/4-28 螺柱或双螺钉安装
电气参数
输出类型直流响应模拟电压直流响应模拟电压直流响应模拟电压直流响应模拟电压
电源抑制比>65 dB>65 dB>65 dB>65 dB
双电源供电电压±3 至 ±11 V DC±3 至 ±11 V DC±3 至 ±11 V DC±3 至 ±11 V DC
单电源供电电压6–22 V DC（V− 接地）6–22 V DC（V− 接地）6–22 V DC（V− 接地）6–22 V DC（V− 接地）
供电电流35 mA（最大，输出开路）35 mA（最大，输出开路）35 mA（最大，输出开路）35 mA（最大，输出开路）
输出阻抗1225 Ω（标称）1225 Ω（标称）1225 Ω（标称）1225 Ω（标称）
环境参数
工作温度−55 至 +125 °C−55 至 +125 °C−55 至 +125 °C−55 至 +125 °C
密封方式气密封装气密封装气密封装气密封装
最大冲击±2000 g（峰值，0.1 ms）±5000 g（峰值，0.1 ms）±5000 g（峰值，0.1 ms）±5000 g（峰值，0.1 ms）
01

产品技术资料

用于确认量程、外形尺寸与基本性能

7603D1 规格书及外形图规格书7603D4 规格书及外形图规格书7603D5 规格书及外形图规格书7603D7 规格书及外形图规格书
