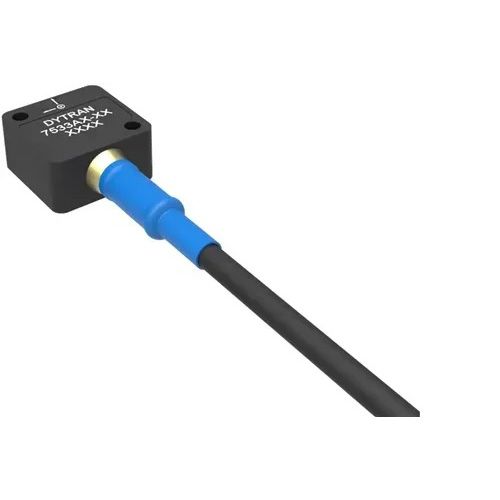

DYTRAN 7533A 三轴 MEMS 加速度传感器
01 / 01
产品说明
Dytran 7533 系列是一款三轴直流响应加速度传感器，适用于安全气囊测试、碰撞测试、机器人、地震监测和倾角测量
Dytran series 7533 is a triaxial DC response accelerometer used in airbag testing, crash testing, robotics, seismic monitoring and tilt measurement.
订货号可选规格型号说明操作
规格参数
| 参数 | 7533A1-05 | 7533A1-10 | 7533A1-20 | 7533A3-10 | 7533A4-05 | 7533A4-10 | 7533A5-05 | 7533A7-05 | 7533A7-10 | 7533A7-20 |
|---|---|---|---|---|---|---|---|---|---|---|
| 性能参数 | ||||||||||
| 量程 | ±2 g | ±2 g | ±2 g | ±5 g | ±16 g | ±16 g | ±200 g | ±40 g | ±40 g | ±40 g |
| 灵敏度 | 420 mV/g | 420 mV/g | 420 mV/g | 174 mV/g | 57 mV/g | 57 mV/g | 6.5 mV/g | 20 mV/g | 20 mV/g | 20 mV/g |
| 测量轴数 | 三轴 | 三轴 | 三轴 | 三轴 | 三轴 | 三轴 | 三轴 | 三轴 | 三轴 | 三轴 |
| 传感原理 | MEMS 变电容 | MEMS 变电容 | MEMS 变电容 | MEMS 变电容 | MEMS 变电容 | MEMS 变电容 | MEMS 变电容 | MEMS 变电容 | MEMS 变电容 | MEMS 变电容 |
| 灵敏度误差 | ±10% | ±10% | ±10% | ±10% | ±10% | ±10% | ±25% | ±10% | ±10% | ±10% |
| 横向灵敏度上限 | 5% | 5% | 5% | 5% | 5% | 5% | 5% | 5% | 5% | 5% |
| 灵敏度温度系数 | ±0.01%/°C | ±0.01%/°C | ±0.01%/°C | ±0.01%/°C | ±0.01%/°C | ±0.01%/°C | ±0.02%/°C | ±0.01%/°C | ±0.01%/°C | ±0.01%/°C |
| 频率响应（−3 dB） | X/Y：0–1600 Hz；Z：0–550 Hz | X/Y：0–1600 Hz；Z：0–550 Hz | X/Y：0–1600 Hz；Z：0–550 Hz | X/Y：0–1600 Hz；Z：0–550 Hz | X/Y：0–1600 Hz；Z：0–550 Hz | X/Y：0–1600 Hz；Z：0–550 Hz | X/Y：0–1300 Hz；Z：0–1000 Hz | 0–1500 Hz | 0–1500 Hz | 0–1500 Hz |
| 谐振频率 | >5.5 kHz | >5.5 kHz | >5.5 kHz | X/Y：>4.5 kHz；Z：>2.5 kHz | >3 kHz | >3 kHz | >16.5 kHz | >4.5 kHz | >4.5 kHz | >4.5 kHz |
| 非线性度 | ±0.21% F.S. | ±0.21% F.S. | ±0.21% F.S. | ±0.21% F.S. | ±0.31% F.S. | ±0.31% F.S. | <0.51% F.S. | <0.5% F.S. | <0.5% F.S. | <0.5% F.S. |
| 噪声密度 | 250 μg RMS/√Hz | 250 μg RMS/√Hz | 250 μg RMS/√Hz | 250 μg RMS/√Hz | 300 μg RMS/√Hz | 300 μg RMS/√Hz | X/Y：2700 μg RMS/√Hz；Z：4300 μg RMS/√Hz | 200 μg RMS/√Hz | 200 μg RMS/√Hz | 200 μg RMS/√Hz |
| 输出串联电阻 | — | — | — | — | — | — | — | 32 kΩ | 32 kΩ | 32 kΩ |
| 过载恢复时间 | — | — | — | — | — | — | — | 158 μs | 158 μs | 158 μs |
| 预热时间 | — | — | — | — | — | — | — | 900 μs | 900 μs | 900 μs |
| 磁场灵敏度 | — | — | — | — | — | — | — | 0.003 g/Gauss（100 Gauss） | 0.003 g/Gauss（100 Gauss） | 0.003 g/Gauss（100 Gauss） |
| 基座应变灵敏度 | — | — | — | — | — | — | — | 0.0008 g/με（最大） | 0.0008 g/με（最大） | 0.0008 g/με（最大） |
| 机械参数 | ||||||||||
| 电缆长度 | 5 ft（1.524 m） | 10 ft（3.048 m） | 20 ft（6.096 m） | 10 ft（3.048 m） | 5 ft（1.524 m） | 10 ft（3.048 m） | 5 ft（1.524 m） | 5 ft（1.524 m） | 10 ft（3.048 m） | 20 ft（6.096 m） |
| 重量 | 6 克（最大，不含电缆） | 6 克（最大，不含电缆） | 6 克（最大，不含电缆） | 6 克（最大，不含电缆） | 6 克（最大，不含电缆） | 6 克（最大，不含电缆） | 6 克（最大，不含电缆） | 6 克（最大，不含电缆） | 6 克（最大，不含电缆） | 6 克（最大，不含电缆） |
| 安装方式 | 2 个 M2 螺钉 | 2 个 M2 螺钉 | 2 个 M2 螺钉 | 2 个 M2 螺钉 | 2 个 M2 螺钉 | 2 个 M2 螺钉 | 2 个 M2 螺钉 | 2 个 M2 螺钉 | 2 个 M2 螺钉 | 2 个 M2 螺钉 |
| 外壳材料 | 阳极氧化铝 | 阳极氧化铝 | 阳极氧化铝 | 阳极氧化铝 | 阳极氧化铝 | 阳极氧化铝 | 阳极氧化铝 | 阳极氧化铝 | 阳极氧化铝 | 阳极氧化铝 |
| 电缆类型 | 6 芯 30 AWG 屏蔽电缆，黑色 Santoprene 护套 | 6 芯 30 AWG 屏蔽电缆，黑色 Santoprene 护套 | 6 芯 30 AWG 屏蔽电缆，黑色 Santoprene 护套 | 6 芯 30 AWG 屏蔽电缆，黑色 Santoprene 护套 | 6 芯 30 AWG 屏蔽电缆，黑色 Santoprene 护套 | 6 芯 30 AWG 屏蔽电缆，黑色 Santoprene 护套 | 6 芯 30 AWG 屏蔽电缆，黑色 Santoprene 护套 | 6 芯 30 AWG 屏蔽电缆，黑色 Santoprene 护套 | 6 芯 30 AWG 屏蔽电缆，黑色 Santoprene 护套 | 6 芯 30 AWG 屏蔽电缆，黑色 Santoprene 护套 |
| 电缆端接 | 一体式电缆，裸线端 | 一体式电缆，裸线端 | 一体式电缆，裸线端 | 一体式电缆，裸线端 | 一体式电缆，裸线端 | 一体式电缆，裸线端 | 一体式电缆，裸线端 | 一体式电缆，裸线端 | 一体式电缆，裸线端 | 一体式电缆，裸线端 |
| 外形尺寸 | 15 × 15 × 7.6 mm（不含电缆及安装螺钉） | 15 × 15 × 7.6 mm（不含电缆及安装螺钉） | 15 × 15 × 7.6 mm（不含电缆及安装螺钉） | 15 × 15 × 7.6 mm（不含电缆及安装螺钉） | 15 × 15 × 7.6 mm（不含电缆及安装螺钉） | 15 × 15 × 7.6 mm（不含电缆及安装螺钉） | 15 × 15 × 7.6 mm（不含电缆及安装螺钉） | 15 × 15 × 7.6 mm（不含电缆及安装螺钉） | 15 × 15 × 7.6 mm（不含电缆及安装螺钉） | 15 × 15 × 7.6 mm（不含电缆及安装螺钉） |
| 电气参数 | ||||||||||
| 输出类型 | 直流响应模拟电压 | 直流响应模拟电压 | 直流响应模拟电压 | 直流响应模拟电压 | 直流响应模拟电压 | 直流响应模拟电压 | 直流响应模拟电压 | 直流响应模拟电压 | 直流响应模拟电压 | 直流响应模拟电压 |
| 供电电压 | 4–28 V DC | 4–28 V DC | 4–28 V DC | 4–28 V DC | 4–28 V DC | 4–28 V DC | 4–28 V DC | 4–28 V DC | 4–28 V DC | 4–28 V DC |
| 外壳隔离 | 外壳隔离 | 外壳隔离 | 外壳隔离 | 外壳隔离 | 外壳隔离 | 外壳隔离 | 外壳隔离 | 外壳隔离 | 外壳隔离 | 外壳隔离 |
| 供电电流 | 350 μA | 350 μA | 350 μA | 350 μA | 350 μA | 350 μA | 350 μA | 250 μA（最大） | 250 μA（最大） | 250 μA（最大） |
| 输出阻抗 | 100 Ω（典型） | 100 Ω（典型） | 100 Ω（典型） | — | 100 Ω（典型） | 100 Ω（典型） | 100 Ω（典型） | — | — | — |
| 偏置电压 | X/Y：1.3–1.7 V；Z：1.2–1.8 V | X/Y：1.3–1.7 V；Z：1.2–1.8 V | X/Y：1.3–1.7 V；Z：1.2–1.8 V | 1.3–1.7 V | X/Y：1.35–1.65 V；Z：1.2–1.8 V | X/Y：1.35–1.65 V；Z：1.2–1.8 V | 1.4–1.7 V | 0.8–1 V | 0.8–1 V | 0.8–1 V |
| 输出电压范围 | ±0.95 V | ±0.95 V | ±0.95 V | ±0.975 V | — | — | ±1.5 V | — | — | — |
| 自检输出变化 | X：−210 至 −850 mV；Y：+210 至 +850 mV；Z：+210 至 +1400 mV | X：−210 至 −850 mV；Y：+210 至 +850 mV；Z：+210 至 +1400 mV | X：−210 至 −850 mV；Y：+210 至 +850 mV；Z：+210 至 +1400 mV | X：−90 至 −350 mV；Y：+90 至 +350 mV；Z：+90 至 +580 mV | X：−29 至 −114 mV；Y：+29 至 +114 mV；Z：+29 至 +190 mV | X：−29 至 −114 mV；Y：+29 至 +114 mV；Z：+29 至 +190 mV | X：−6.5 mV；Y：+6.5 mV；Z：+11.5 mV | Z：+25 mV | Z：+25 mV | Z：+25 mV |
| 启动时间 | 1 ms | 1 ms | 1 ms | 1 ms | 1 ms | 1 ms | 1 ms | <10 ms | <10 ms | <10 ms |
| 接线定义 | 黑：地；红：正激励；白：自检；绿：X 输出；黄：Y 输出；蓝：Z 输出 | 黑：地；红：正激励；白：自检；绿：X 输出；黄：Y 输出；蓝：Z 输出 | 黑：地；红：正激励；白：自检；绿：X 输出；黄：Y 输出；蓝：Z 输出 | 黑：地；红：正激励；白：自检；绿：X 输出；黄：Y 输出；蓝：Z 输出 | 黑：地；红：正激励；白：自检；绿：X 输出；黄：Y 输出；蓝：Z 输出 | 黑：地；红：正激励；白：自检；绿：X 输出；黄：Y 输出；蓝：Z 输出 | 黑：地；红：正激励；白：自检；绿：X 输出；黄：Y 输出；蓝：Z 输出 | 黑：地；红：正激励；白：自检；绿：X 输出；黄：Y 输出；蓝：Z 输出 | 黑：地；红：正激励；白：自检；绿：X 输出；黄：Y 输出；蓝：Z 输出 | 黑：地；红：正激励；白：自检；绿：X 输出；黄：Y 输出；蓝：Z 输出 |
| 环境参数 | ||||||||||
| 工作温度 | −40 至 +85 °C | −40 至 +85 °C | −40 至 +85 °C | −40 至 +85 °C | −40 至 +85 °C | −40 至 +85 °C | −40 至 +85 °C | −40 至 +125 °C | −40 至 +125 °C | −40 至 +125 °C |
| 电缆工作温度 | −55 至 +120 °C | −55 至 +120 °C | −55 至 +120 °C | −55 至 +120 °C | −55 至 +120 °C | −55 至 +120 °C | −55 至 +120 °C | −60 至 +135 °C | −60 至 +135 °C | −60 至 +135 °C |
| 密封方式 | 环氧树脂密封 | 环氧树脂密封 | 环氧树脂密封 | 环氧树脂密封 | 环氧树脂密封 | 环氧树脂密封 | 环氧树脂密封 | 环氧树脂密封 | 环氧树脂密封 | 环氧树脂密封 |
| 最大冲击 | 10000 g（峰值） | 10000 g（峰值） | 10000 g（峰值） | 10000 g（峰值） | 10000 g（峰值） | 10000 g（峰值） | 10000 g（峰值） | 5000 g（峰值） | 5000 g（峰值） | 5000 g（峰值） |
| 最大振动 | 5000 g（峰值） | 5000 g（峰值） | 5000 g（峰值） | 5000 g（峰值） | 5000 g（峰值） | 5000 g（峰值） | 5000 g（峰值） | 1000 g（峰值） | 1000 g（峰值） | 1000 g（峰值） |
