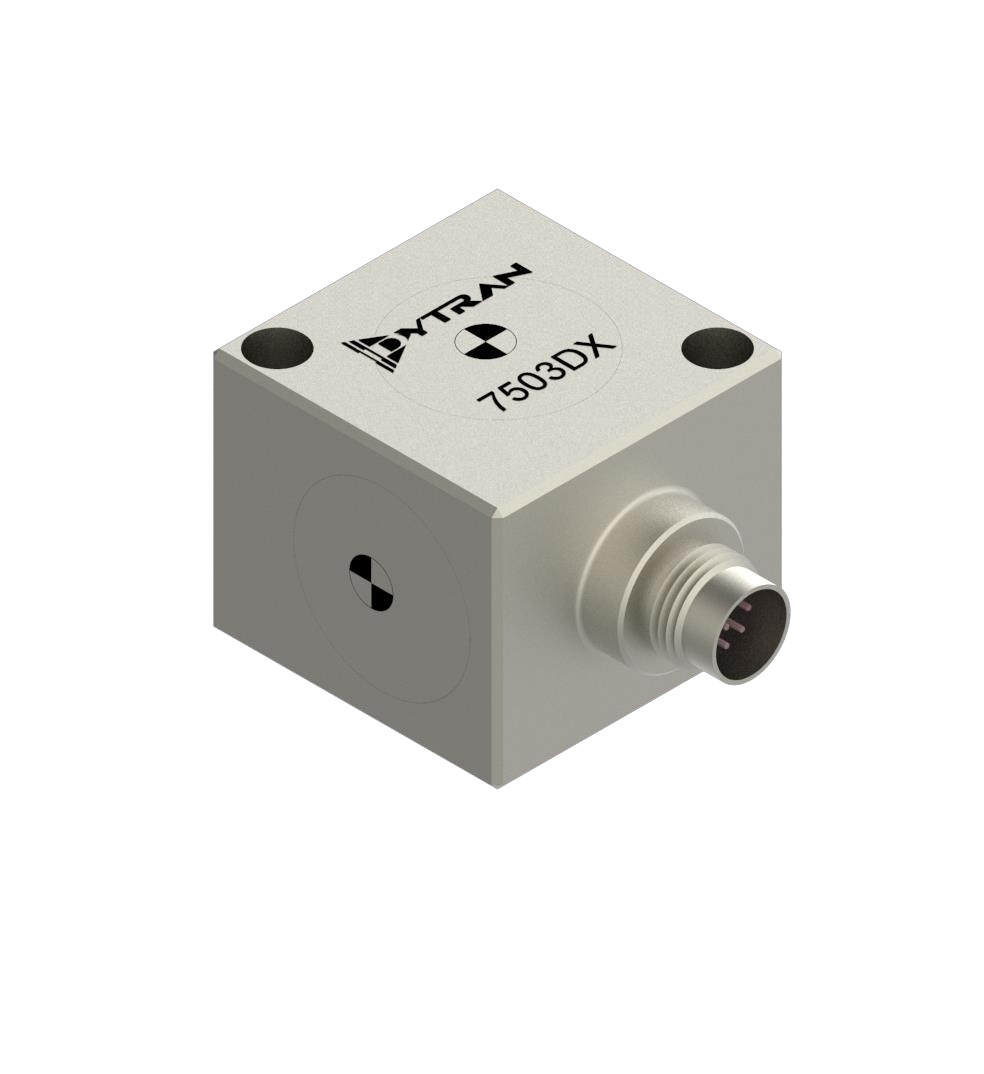

DYTRAN 7503D 三轴 MEMS 加速度传感器
01 / 01
产品说明
Dytran 7503 系列是一款高精度三轴变电容（VC）加速度传感器，适用于安全气囊测试、碰撞测试、机器人、地震监测和倾角测量
Dytran series 7503 is a high precision triaxial variable capacitance (VC) accelerometer used in airbag testing, crash testing, robotics, seismic monitoring and tilt measurement.
订货号可选规格型号说明操作
规格参数
| 参数 | 7503D1 | 7503D2 | 7503D4 | 7503D5 | 7503D6 | 7503D8 |
|---|---|---|---|---|---|---|
| 性能参数 | ||||||
| 量程 | ±2 g | ±5 g | ±25 g | ±50 g | ±100 g | ±400 g |
| 灵敏度 | 2000 mV/g（差分） | 800 mV/g（差分） | 160 mV/g（差分） | 80 mV/g（差分） | 40 mV/g（差分） | 10 mV/g（差分） |
| 测量轴数 | 三轴 | 三轴 | 三轴 | 三轴 | 三轴 | 三轴 |
| 传感原理 | MEMS 变电容 | MEMS 变电容 | MEMS 变电容 | MEMS 变电容 | MEMS 变电容 | MEMS 变电容 |
| 灵敏度定义 | 差分输出灵敏度；单端输出为其一半 | 差分输出灵敏度；单端输出为其一半 | 差分输出灵敏度；单端输出为其一半 | 差分输出灵敏度；单端输出为其一半 | 差分输出灵敏度；单端输出为其一半 | 差分输出灵敏度；单端输出为其一半 |
| 灵敏度误差 | ±5% | ±5% | ±5% | ±5% | ±5% | ±5% |
| 频率响应（±5%） | 0–100 Hz | 0–400 Hz | 0–500 Hz | 0–1700 Hz | 0–800 Hz | 0–1600 Hz |
| 频率响应（±3 dB） | 0–400 Hz | 0–800 Hz | 0–1500 Hz | 0–2700 Hz | 0–2500 Hz | 0–4000 Hz |
| 谐振频率 | >2000 Hz | >2000 Hz | >3000 Hz | >3000 Hz | >3000 Hz | >3000 Hz |
| 噪声密度 | 10.5 μg RMS/√Hz | 12 μg RMS/√Hz | 44 μg RMS/√Hz | 69 μg RMS/√Hz | 122 μg RMS/√Hz | 400 μg RMS/√Hz |
| 非线性度 | 0.5% F.S.（最大） | 0.5% F.S.（最大） | 0.5% F.S.（最大） | 0.5% F.S.（最大） | 0.5% F.S.（最大） | 0.5% F.S.（最大） |
| 横向灵敏度上限 | 3% | 3% | 3% | 3% | 3% | 3% |
| 零加速度输出 | ±50 mV | ±50 mV | ±50 mV | ±50 mV | ±50 mV | ±50 mV |
| 比例因子校准误差 | 1%（最大） | 1%（最大） | 1%（最大） | 1%（最大） | 1%（最大） | 1%（最大） |
| 偏置校准误差 | 0.5% 跨度（最大） | 0.5% 跨度（最大） | 0.5% 跨度（最大） | 0.5% 跨度（最大） | 0.5% 跨度（最大） | 0.5% 跨度（最大） |
| 偏置温度系数 | 200 ppm 跨度/°C（最大） | 200 ppm 跨度/°C（最大） | 200 ppm 跨度/°C（最大） | 200 ppm 跨度/°C（最大） | 200 ppm 跨度/°C（最大） | 200 ppm 跨度/°C（最大） |
| 比例因子温度系数 | −200 至 +200 ppm/°C | −200 至 +200 ppm/°C | −200 至 +200 ppm/°C | −200 至 +200 ppm/°C | −200 至 +200 ppm/°C | −200 至 +200 ppm/°C |
| 频率响应（±10%） | — | — | — | — | — | 0–2000 Hz |
| 机械参数 | ||||||
| 重量 | 38 克（最大） | 38 克（最大） | 38 克（最大） | 38 克（最大） | 38 克（最大） | 38 克（最大） |
| 外壳材料 | 钛合金 | 钛合金 | 钛合金 | 钛合金 | 钛合金 | 钛合金 |
| 电气连接器 | 9 针，5/16-32 UNEF-2A | 9 针，5/16-32 UNEF-2A | 9 针，5/16-32 UNEF-2A | 9 针，5/16-32 UNEF-2A | 9 针，5/16-32 UNEF-2A | 9 针，5/16-32 UNEF-2A |
| 安装方式 | 1/4-28 螺柱或双螺钉安装 | 1/4-28 螺柱或双螺钉安装 | 1/4-28 螺柱或双螺钉安装 | 1/4-28 螺柱或双螺钉安装 | 1/4-28 螺柱或双螺钉安装 | 1/4-28 螺柱或双螺钉安装 |
| 电气参数 | ||||||
| 输出类型 | 直流响应模拟电压 | 直流响应模拟电压 | 直流响应模拟电压 | 直流响应模拟电压 | 直流响应模拟电压 | 直流响应模拟电压 |
| 电源抑制比 | >65 dB | >65 dB | >65 dB | >65 dB | >65 dB | >65 dB |
| 供电电压 | 6–33 V DC（温度高于 115 °C 时最高 24 V） | 6–33 V DC（温度高于 115 °C 时最高 24 V） | 6–33 V DC（温度高于 115 °C 时最高 24 V） | 6–33 V DC（温度高于 115 °C 时最高 24 V） | 6–33 V DC（温度高于 115 °C 时最高 24 V） | 6–33 V DC（温度高于 115 °C 时最高 24 V） |
| 供电电流 | 35 mA（最大，输出开路） | 35 mA（最大，输出开路） | 35 mA（最大，输出开路） | 35 mA（最大，输出开路） | 35 mA（最大，输出开路） | 35 mA（最大，输出开路） |
| 输出阻抗 | <10 kΩ | <10 kΩ | <10 kΩ | <10 kΩ | <10 kΩ | <10 kΩ |
| 共模电压 | 2.5 V DC（典型） | 2.5 V DC（典型） | 2.5 V DC（典型） | 2.5 V DC（典型） | 2.5 V DC（典型） | 2.5 V DC（典型） |
| 输出电压范围 | ±4 V（差分） | ±4 V（差分） | ±4 V（差分） | ±4 V（差分） | ±4 V（差分） | ±4 V（差分） |
| 对地绝缘电阻 | >30 MΩ | >30 MΩ | >30 MΩ | >30 MΩ | >30 MΩ | >30 MΩ |
| 环境参数 | ||||||
| 工作温度 | −55 至 +125 °C | −55 至 +125 °C | −55 至 +125 °C | −55 至 +125 °C | −55 至 +125 °C | −55 至 +125 °C |
| 密封方式 | 气密封装 | 气密封装 | 气密封装 | 气密封装 | 气密封装 | 气密封装 |
| 最大冲击 | ±2000 g（峰值，0.1 ms） | ±2000 g（峰值，0.1 ms） | ±2000 g（峰值，0.1 ms） | ±2000 g（峰值，0.1 ms） | ±2000 g（峰值，0.1 ms） | ±2000 g（峰值，0.1 ms） |
