DYTRAN 6056A 低噪声同轴电缆
01 / 01
产品说明
5-44 插头转 BNC 插头，红色 PTFE 护套，采用碳带低噪声层。传感器端工作温度上限为 200 °C，BNC 端为 110 °C。
订货号可选规格型号说明操作
6056A05
电缆长度5 ft（1.524 m）
5-44 插头转 BNC 插头，红色 PTFE 护套，采用碳带低噪声层。微型传感器端与 BNC 端的耐温范围分别列出，便于按测试环境选型。 长度 5 ft（1.524 m）
6056A10
电缆长度10 ft（3.048 m）
5-44 插头转 BNC 插头，红色 PTFE 护套，采用碳带低噪声层。微型传感器端与 BNC 端的耐温范围分别列出，便于按测试环境选型。 长度 10 ft（3.048 m）
6056A15
电缆长度15 ft（4.572 m）
5-44 插头转 BNC 插头，红色 PTFE 护套，采用碳带低噪声层。微型传感器端与 BNC 端的耐温范围分别列出，便于按测试环境选型。 长度 15 ft（4.572 m）
6056A17
电缆长度17 ft（5.1816 m）
5-44 插头转 BNC 插头，红色 PTFE 护套，采用碳带低噪声层。微型传感器端与 BNC 端的耐温范围分别列出，便于按测试环境选型。 长度 17 ft（5.1816 m）
6056A20
电缆长度20 ft（6.096 m）
5-44 插头转 BNC 插头，红色 PTFE 护套，采用碳带低噪声层。微型传感器端与 BNC 端的耐温范围分别列出，便于按测试环境选型。 长度 20 ft（6.096 m）
6056A30
电缆长度30 ft（9.144 m）
5-44 插头转 BNC 插头，红色 PTFE 护套，采用碳带低噪声层。微型传感器端与 BNC 端的耐温范围分别列出，便于按测试环境选型。 长度 30 ft（9.144 m）
规格参数
| 参数 | 6056A05 | 6056A10 | 6056A15 | 6056A17 | 6056A20 | 6056A30 |
|---|---|---|---|---|---|---|
| 机械参数 | ||||||
| 电缆长度 | 5 ft（1.524 m） | 10 ft（3.048 m） | 15 ft（4.572 m） | 17 ft（5.1816 m） | 20 ft（6.096 m） | 30 ft（9.144 m） |
| 接口 A | 5-44 插头 | 5-44 插头 | 5-44 插头 | 5-44 插头 | 5-44 插头 | 5-44 插头 |
| 接口 B | BNC 插头 | BNC 插头 | BNC 插头 | BNC 插头 | BNC 插头 | BNC 插头 |
| 护套 | 红色 PTFE | 红色 PTFE | 红色 PTFE | 红色 PTFE | 红色 PTFE | 红色 PTFE |
| 导体 | 30 AWG，7/38 镀镍铜 | 30 AWG，7/38 镀镍铜 | 30 AWG，7/38 镀镍铜 | 30 AWG，7/38 镀镍铜 | 30 AWG，7/38 镀镍铜 | 30 AWG，7/38 镀镍铜 |
| 屏蔽层 | 38 AWG 镀银铜编织，覆盖率 ≥85% | 38 AWG 镀银铜编织，覆盖率 ≥85% | 38 AWG 镀银铜编织，覆盖率 ≥85% | 38 AWG 镀银铜编织，覆盖率 ≥85% | 38 AWG 镀银铜编织，覆盖率 ≥85% | 38 AWG 镀银铜编织，覆盖率 ≥85% |
| 外径 | 标称 0.073 in（1.8542 mm） | 标称 0.073 in（1.8542 mm） | 标称 0.073 in（1.8542 mm） | 标称 0.073 in（1.8542 mm） | 标称 0.073 in（1.8542 mm） | 标称 0.073 in（1.8542 mm） |
| 最小弯曲半径 | 1 in（25.4 mm） | 1 in（25.4 mm） | 1 in（25.4 mm） | 1 in（25.4 mm） | 1 in（25.4 mm） | 1 in（25.4 mm） |
| 电缆长度公差 | +2 / −0 in | +4 / −0 in | +6 / −0 in | +6 / −0 in | +6 / −0 in | +5% / −0% |
| 电气参数 | ||||||
| 线材额定电压 | 600 V | 600 V | 600 V | 600 V | 600 V | 600 V |
| 电容 | 27 pF/ft | 27 pF/ft | 27 pF/ft | 27 pF/ft | 27 pF/ft | 27 pF/ft |
| 阻抗 | 52 Ω | 52 Ω | 52 Ω | 52 Ω | 52 Ω | 52 Ω |
| 环境参数 | ||||||
| 传感器端工作温度 | −45 至 +200 °C | −45 至 +200 °C | −45 至 +200 °C | −45 至 +200 °C | −45 至 +200 °C | −45 至 +200 °C |
| BNC 端工作温度 | −45 至 +110 °C | −45 至 +110 °C | −45 至 +110 °C | −45 至 +110 °C | −45 至 +110 °C | −45 至 +110 °C |

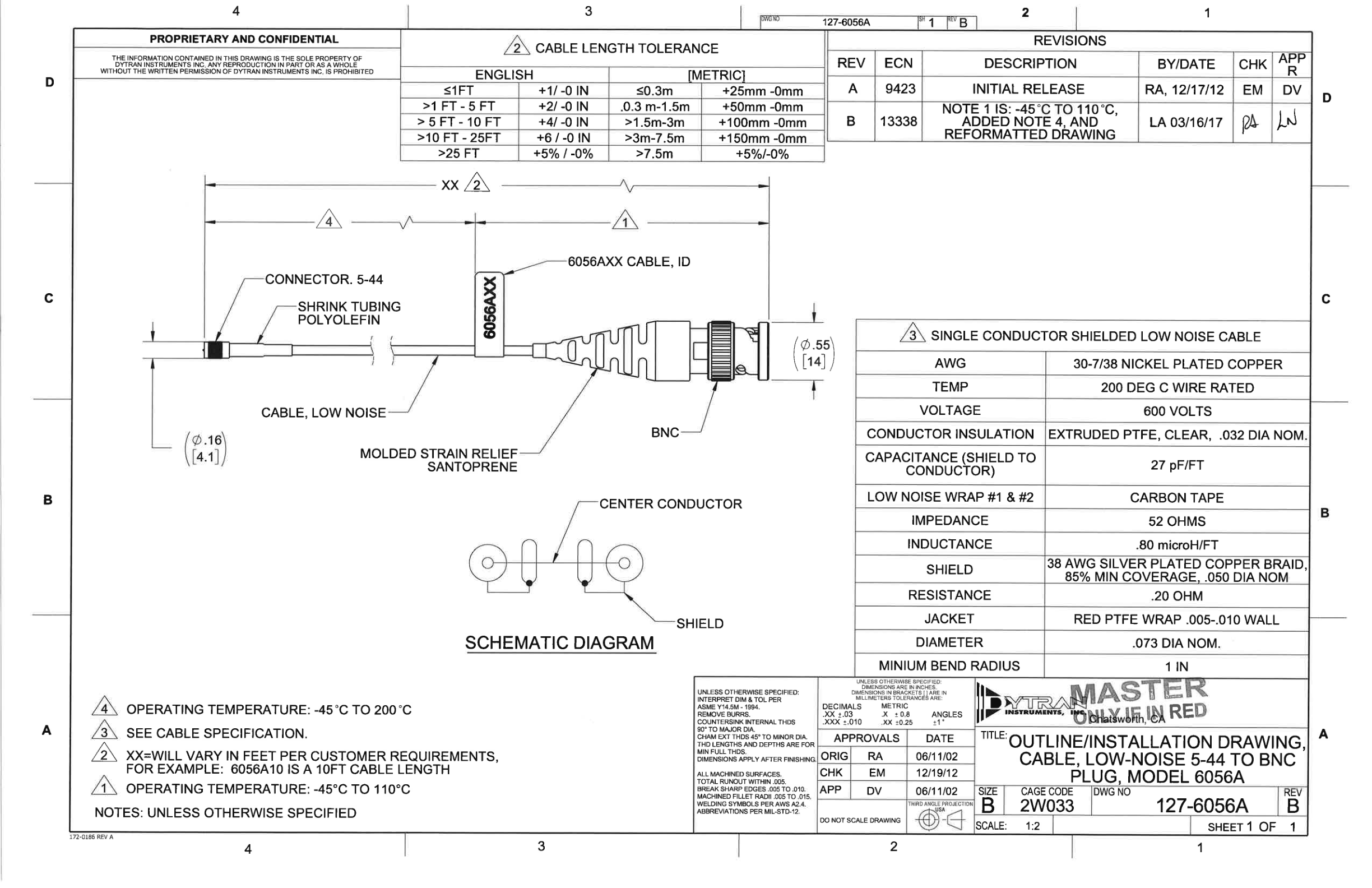

产品技术资料
用于确认量程、外形尺寸与基本性能
