DYTRAN 6048A 低噪声 BNC 同轴电缆

获取报价

DYTRAN 6048A 低噪声 BNC 同轴电缆

01 / 01

产品说明

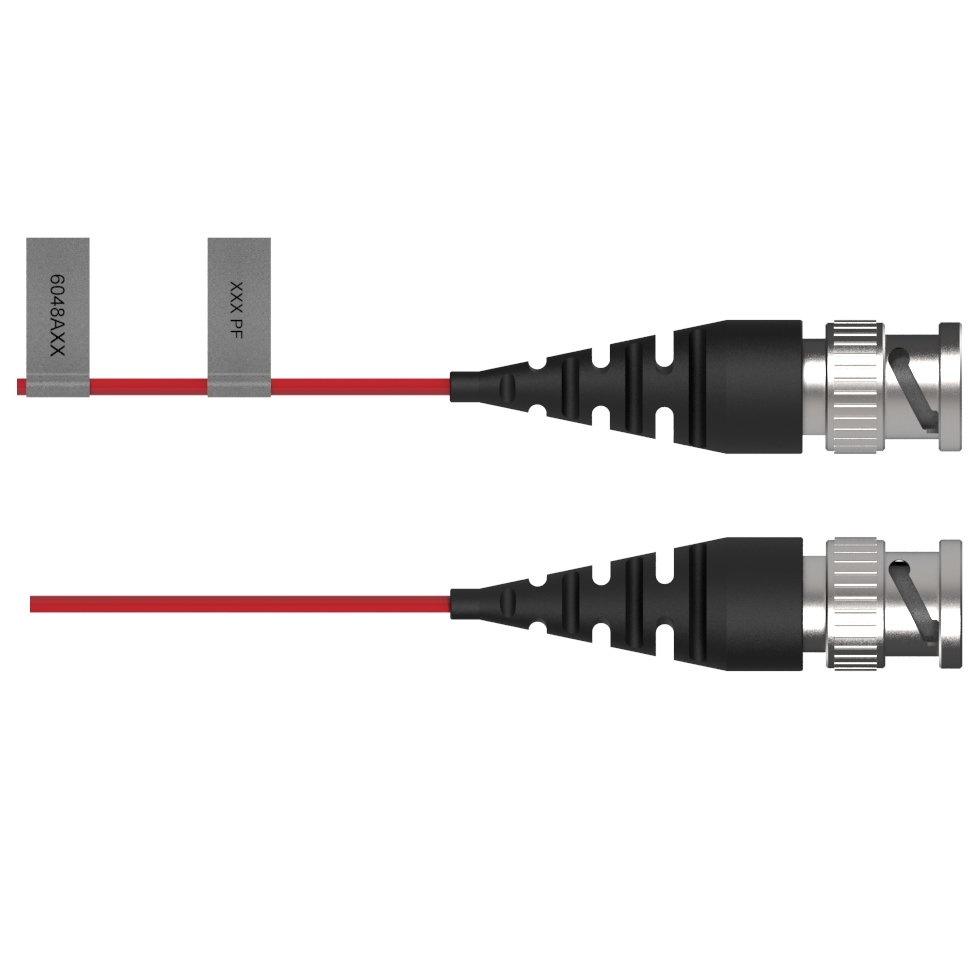

两端 BNC 插头，红色 PTFE 低噪声电缆

订货号可选规格型号说明操作

6048A03

电缆长度3 ft（0.9144 m）

两端 BNC 插头，红色 PTFE 低噪声电缆，长度 3 ft（0.9144 m）

询价

6048A05

电缆长度5 ft（1.524 m）

两端 BNC 插头，红色 PTFE 低噪声电缆，长度 5 ft（1.524 m）

询价

6048A10

电缆长度10 ft（3.048 m）

两端 BNC 插头，红色 PTFE 低噪声电缆，长度 10 ft（3.048 m）

询价

6048A17

电缆长度17 ft（5.1816 m）

两端 BNC 插头，红色 PTFE 低噪声电缆，长度 17 ft（5.1816 m）

询价

6048A20

电缆长度20 ft（6.096 m）

两端 BNC 插头，红色 PTFE 低噪声电缆，长度 20 ft（6.096 m）

询价

6048A50

电缆长度50 ft（15.24 m）

两端 BNC 插头，红色 PTFE 低噪声电缆，长度 50 ft（15.24 m）

询价

规格参数

仅看差异

各型号规格参数对比
参数	6048A03	6048A05	6048A10	6048A17	6048A20	6048A50
机械参数
电缆长度	3 ft（0.9144 m）	5 ft（1.524 m）	10 ft（3.048 m）	17 ft（5.1816 m）	20 ft（6.096 m）	50 ft（15.24 m）
接口	两端 BNC 插头	两端 BNC 插头	两端 BNC 插头	两端 BNC 插头	两端 BNC 插头	两端 BNC 插头
电缆结构	单芯屏蔽低噪声同轴电缆	单芯屏蔽低噪声同轴电缆	单芯屏蔽低噪声同轴电缆	单芯屏蔽低噪声同轴电缆	单芯屏蔽低噪声同轴电缆	单芯屏蔽低噪声同轴电缆
导体	30 AWG，7/38 镀镍铜	30 AWG，7/38 镀镍铜	30 AWG，7/38 镀镍铜	30 AWG，7/38 镀镍铜	30 AWG，7/38 镀镍铜	30 AWG，7/38 镀镍铜
导体绝缘	透明挤出 PTFE，标称直径 0.032 in	透明挤出 PTFE，标称直径 0.032 in	透明挤出 PTFE，标称直径 0.032 in	透明挤出 PTFE，标称直径 0.032 in	透明挤出 PTFE，标称直径 0.032 in	透明挤出 PTFE，标称直径 0.032 in
屏蔽层	38 AWG 镀银铜编织，覆盖率 ≥85%，标称直径 0.050 in	38 AWG 镀银铜编织，覆盖率 ≥85%，标称直径 0.050 in	38 AWG 镀银铜编织，覆盖率 ≥85%，标称直径 0.050 in	38 AWG 镀银铜编织，覆盖率 ≥85%，标称直径 0.050 in	38 AWG 镀银铜编织，覆盖率 ≥85%，标称直径 0.050 in	38 AWG 镀银铜编织，覆盖率 ≥85%，标称直径 0.050 in
护套	红色 PTFE 绕包，壁厚 0.005–0.010 in	红色 PTFE 绕包，壁厚 0.005–0.010 in	红色 PTFE 绕包，壁厚 0.005–0.010 in	红色 PTFE 绕包，壁厚 0.005–0.010 in	红色 PTFE 绕包，壁厚 0.005–0.010 in	红色 PTFE 绕包，壁厚 0.005–0.010 in
电缆外径	标称 0.073 in（约 1.85 mm）	标称 0.073 in（约 1.85 mm）	标称 0.073 in（约 1.85 mm）	标称 0.073 in（约 1.85 mm）	标称 0.073 in（约 1.85 mm）	标称 0.073 in（约 1.85 mm）
最小弯曲半径	1 in（25.4 mm）	1 in（25.4 mm）	1 in（25.4 mm）	1 in（25.4 mm）	1 in（25.4 mm）	1 in（25.4 mm）
BNC 接头最大拉伸载荷	60 lb 静载	60 lb 静载	60 lb 静载	60 lb 静载	60 lb 静载	60 lb 静载
长度公差	+2/−0 in	+2/−0 in	+4/−0 in	+6/−0 in	+6/−0 in	+5/−0%
电气参数
线材额定电压	600 V	600 V	600 V	600 V	600 V	600 V
电容（屏蔽层至导体）	27 pF/ft	27 pF/ft	27 pF/ft	27 pF/ft	27 pF/ft	27 pF/ft
低噪声层	两层碳带	两层碳带	两层碳带	两层碳带	两层碳带	两层碳带
阻抗	50 Ω	50 Ω	50 Ω	50 Ω	50 Ω	50 Ω
电感	0.80 µH/ft	0.80 µH/ft	0.80 µH/ft	0.80 µH/ft	0.80 µH/ft	0.80 µH/ft
环境参数
组件工作温度	−26 至 +125 °C	−26 至 +125 °C	−26 至 +125 °C	−26 至 +125 °C	−26 至 +125 °C	−26 至 +125 °C
线材额定温度	200 °C（不代表组件工作温度）	200 °C（不代表组件工作温度）	200 °C（不代表组件工作温度）	200 °C（不代表组件工作温度）	200 °C（不代表组件工作温度）	200 °C（不代表组件工作温度）

产品技术资料

用于确认量程、外形尺寸与基本性能

6048A 外形及接线图二维图纸
