DYTRAN 6038A 工业传感器同轴电缆
01 / 01
产品说明

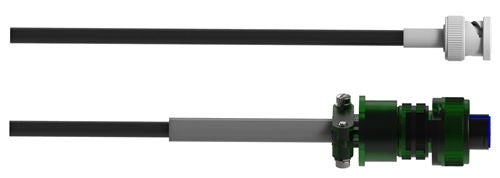

两针工业接口转 BNC，黑色 PVC 护套
订货号可选规格型号说明操作
规格参数
| 参数 | 6038A10 | 6038A100 | 6038A20 | 6038A30 | 6038A50 | 6038A75 | 6038A90 |
|---|---|---|---|---|---|---|---|
| 机械参数 | |||||||
| 电缆长度 | 10 ft（3.048 m） | 100 ft（30.48 m） | 20 ft（6.096 m） | 30 ft（9.144 m） | 50 ft（15.24 m） | 75 ft（22.86 m） | 90 ft（27.432 m） |
| 接口 A | MS3106A10SL-4S 两针接口 | MS3106A10SL-4S 两针接口 | MS3106A10SL-4S 两针接口 | MS3106A10SL-4S 两针接口 | MS3106A10SL-4S 两针接口 | MS3106A10SL-4S 两针接口 | MS3106A10SL-4S 两针接口 |
| 接口 B | BNC 插头 | BNC 插头 | BNC 插头 | BNC 插头 | BNC 插头 | BNC 插头 | BNC 插头 |
| 配合接口 | MS3100A10SL-4P | MS3100A10SL-4P | MS3100A10SL-4P | MS3100A10SL-4P | MS3100A10SL-4P | MS3100A10SL-4P | MS3100A10SL-4P |
| 电缆类型 | RG58C/U，MIL-DTL-17 | RG58C/U，MIL-DTL-17 | RG58C/U，MIL-DTL-17 | RG58C/U，MIL-DTL-17 | RG58C/U，MIL-DTL-17 | RG58C/U，MIL-DTL-17 | RG58C/U，MIL-DTL-17 |
| 导体 | 20 AWG，19/33 镀锡铜 | 20 AWG，19/33 镀锡铜 | 20 AWG，19/33 镀锡铜 | 20 AWG，19/33 镀锡铜 | 20 AWG，19/33 镀锡铜 | 20 AWG，19/33 镀锡铜 | 20 AWG，19/33 镀锡铜 |
| 绝缘层 | 聚乙烯，直径 0.116 ±0.004 in | 聚乙烯，直径 0.116 ±0.004 in | 聚乙烯，直径 0.116 ±0.004 in | 聚乙烯，直径 0.116 ±0.004 in | 聚乙烯，直径 0.116 ±0.004 in | 聚乙烯，直径 0.116 ±0.004 in | 聚乙烯，直径 0.116 ±0.004 in |
| 屏蔽层 | 36 AWG 镀锡铜编织，覆盖率 95% | 36 AWG 镀锡铜编织，覆盖率 95% | 36 AWG 镀锡铜编织，覆盖率 95% | 36 AWG 镀锡铜编织，覆盖率 95% | 36 AWG 镀锡铜编织，覆盖率 95% | 36 AWG 镀锡铜编织，覆盖率 95% | 36 AWG 镀锡铜编织，覆盖率 95% |
| 护套 | 黑色 PVC | 黑色 PVC | 黑色 PVC | 黑色 PVC | 黑色 PVC | 黑色 PVC | 黑色 PVC |
| 电缆外径 | 0.195 ±0.007 in | 0.195 ±0.007 in | 0.195 ±0.007 in | 0.195 ±0.007 in | 0.195 ±0.007 in | 0.195 ±0.007 in | 0.195 ±0.007 in |
| 针脚定义 | A：信号/供电；B：接地 | A：信号/供电；B：接地 | A：信号/供电；B：接地 | A：信号/供电；B：接地 | A：信号/供电；B：接地 | A：信号/供电；B：接地 | A：信号/供电；B：接地 |
| 长度公差 | +4 / −0 in | +5% / −0% | +6 / −0 in | +5% / −0% | +5% / −0% | +5% / −0% | +5% / −0% |
| 环境参数 | |||||||
| 工作温度 | −40 至 +85 °C | −40 至 +85 °C | −40 至 +85 °C | −40 至 +85 °C | −40 至 +85 °C | −40 至 +85 °C | −40 至 +85 °C |
产品技术资料
用于确认量程、外形尺寸与基本性能
