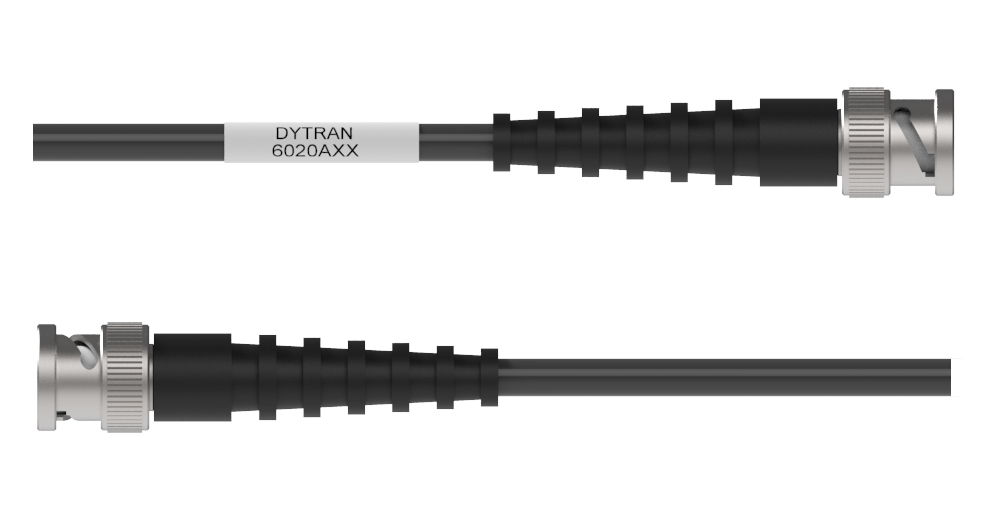

DYTRAN 6020A BNC 同轴电缆
01 / 01
产品说明
两端 BNC 插头，黑色 PVC 护套
订货号可选规格型号说明操作
规格参数
| 参数 | 6020A03 | 6020A05 | 6020A10 | 6020A16 | 6020A20 | 6020A35 | 6020A50 |
|---|---|---|---|---|---|---|---|
| 机械参数 | |||||||
| 电缆长度 | 3 ft（0.9144 m） | 5 ft（1.524 m） | 10 ft（3.048 m） | 16 ft（4.8768 m） | 20 ft（6.096 m） | 35 ft（10.668 m） | 50 ft（15.24 m） |
| 接口 | 两端 BNC 插头 | 两端 BNC 插头 | 两端 BNC 插头 | 两端 BNC 插头 | 两端 BNC 插头 | 两端 BNC 插头 | 两端 BNC 插头 |
| 电缆类型 | RG58C/U（MIL-C-17） | RG58C/U（MIL-C-17） | RG58C/U（MIL-C-17） | RG58C/U（MIL-C-17） | RG58C/U（MIL-C-17） | RG58C/U（MIL-C-17） | RG58C/U（MIL-C-17） |
| 导体 | 20 AWG，19/33 镀锡铜 | 20 AWG，19/33 镀锡铜 | 20 AWG，19/33 镀锡铜 | 20 AWG，19/33 镀锡铜 | 20 AWG，19/33 镀锡铜 | 20 AWG，19/33 镀锡铜 | 20 AWG，19/33 镀锡铜 |
| 绝缘层 | 聚乙烯，直径 0.116 ±0.004 in | 聚乙烯，直径 0.116 ±0.004 in | 聚乙烯，直径 0.116 ±0.004 in | 聚乙烯，直径 0.116 ±0.004 in | 聚乙烯，直径 0.116 ±0.004 in | 聚乙烯，直径 0.116 ±0.004 in | 聚乙烯，直径 0.116 ±0.004 in |
| 屏蔽层 | 36 AWG 镀锡铜编织，覆盖率 95% | 36 AWG 镀锡铜编织，覆盖率 95% | 36 AWG 镀锡铜编织，覆盖率 95% | 36 AWG 镀锡铜编织，覆盖率 95% | 36 AWG 镀锡铜编织，覆盖率 95% | 36 AWG 镀锡铜编织，覆盖率 95% | 36 AWG 镀锡铜编织，覆盖率 95% |
| 护套 | 黑色 PVC，非污染型 | 黑色 PVC，非污染型 | 黑色 PVC，非污染型 | 黑色 PVC，非污染型 | 黑色 PVC，非污染型 | 黑色 PVC，非污染型 | 黑色 PVC，非污染型 |
| 电缆外径 | 0.195 ±0.007 in | 0.195 ±0.007 in | 0.195 ±0.007 in | 0.195 ±0.007 in | 0.195 ±0.007 in | 0.195 ±0.007 in | 0.195 ±0.007 in |
| 最大拉力 | 42 lb | 42 lb | 42 lb | 42 lb | 42 lb | 42 lb | 42 lb |
| 最小弯曲半径（短轴） | 2 in（50.8 mm） | 2 in（50.8 mm） | 2 in（50.8 mm） | 2 in（50.8 mm） | 2 in（50.8 mm） | 2 in（50.8 mm） | 2 in（50.8 mm） |
| 长度公差 | +2/−0 in | +2/−0 in | +4/−0 in | +6/−0 in | +6/−0 in | +5/−0% | +5/−0% |
| 电气参数 | |||||||
| 线材最大工作电压 | 1400 Vrms | 1400 Vrms | 1400 Vrms | 1400 Vrms | 1400 Vrms | 1400 Vrms | 1400 Vrms |
| 最大电容 | 32.2 pF/ft | 32.2 pF/ft | 32.2 pF/ft | 32.2 pF/ft | 32.2 pF/ft | 32.2 pF/ft | 32.2 pF/ft |
| 环境参数 | |||||||
| 工作温度 | −40 至 +85 °C | −40 至 +85 °C | −40 至 +85 °C | −40 至 +85 °C | −40 至 +85 °C | −40 至 +85 °C | −40 至 +85 °C |
