DYTRAN 6019A 低噪声同轴电缆

获取报价

DYTRAN 6019A 低噪声同轴电缆

01 / 01

产品说明

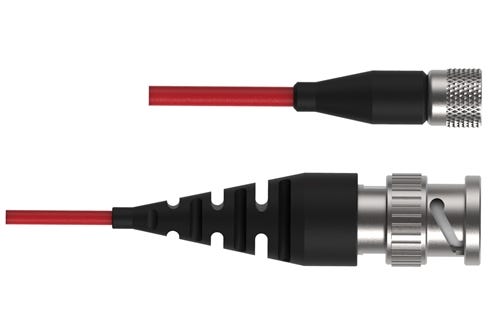

6019A 系列是低噪声同轴电缆，采用红色 PTFE 护套、单芯屏蔽结构和碳带低噪声层，两端分别为 10-32 插头与 BNC 插头。适用于匹配这些接口的传感器测量连接。

系列提供多种长度，型号后缀以英尺表示；图纸还标注了实测电容标签。传感器端区段的工作范围为 −100 至 +200 °C，BNC 及模塑应力消除端区段为 −55 至 +110 °C，选型与布线时应分别检查。

订货号可选规格型号说明操作

6019A03

电缆长度3 ft（0.9144 m）

低噪声同轴电缆，3 ft（0.9144 m），10-32/BNC 接口

询价

6019A05

电缆长度5 ft（1.524 m）

低噪声同轴电缆，5 ft（1.524 m），10-32/BNC 接口

询价

6019A09

电缆长度9 ft（2.7432 m）

低噪声同轴电缆，9 ft（2.7432 m），10-32/BNC 接口，微型同轴电缆，Teflon 绝缘，红色

询价

6019A10

电缆长度10 ft（3.048 m）

低噪声同轴电缆，10 ft（3.048 m），10-32/BNC 接口，红色

询价

6019A100

电缆长度100 ft（30.48 m）

低噪声同轴电缆，100 ft（30.48 m），10-32/BNC 接口，红色

询价

6019A15

电缆长度15 ft（4.572 m）

低噪声同轴电缆，15 ft（4.572 m），10-32/BNC 接口

询价

6019A17

电缆长度17 ft（5.1816 m）

低噪声同轴电缆，17 ft（5.1816 m），10-32/BNC 接口

询价

6019A20

电缆长度20 ft（6.096 m）

低噪声同轴电缆，20 ft（6.096 m），10-32/BNC 接口

询价

6019A30

电缆长度30 ft（9.144 m）

低噪声同轴电缆，30 ft（9.144 m），10-32/BNC 接口

询价

6019A33

电缆长度33 ft（10.0584 m）

低噪声同轴电缆，33 ft（10.0584 m），10-32/BNC 接口

询价

6019A35

电缆长度35 ft（10.668 m）

低噪声同轴电缆，35 ft（10.668 m），10-32/BNC 接口，RG196 电缆

询价

6019A50

电缆长度50 ft（15.24 m）

低噪声同轴电缆，50 ft（15.24 m），10-32/BNC 接口，红色

询价

6019A66

电缆长度66 ft（20.1168 m）

低噪声同轴电缆，66 ft（20.1168 m），10-32/BNC 接口，红色

询价

规格参数

仅看差异

各型号规格参数对比
参数	6019A03	6019A05	6019A09	6019A10	6019A100	6019A15	6019A17	6019A20	6019A30	6019A33	6019A35	6019A50	6019A66
机械参数
电缆长度	3 ft（0.9144 m）	5 ft（1.524 m）	9 ft（2.7432 m）	10 ft（3.048 m）	100 ft（30.48 m）	15 ft（4.572 m）	17 ft（5.1816 m）	20 ft（6.096 m）	30 ft（9.144 m）	33 ft（10.0584 m）	35 ft（10.668 m）	50 ft（15.24 m）	66 ft（20.1168 m）
电气接口	10-32 插头 → BNC 插头	10-32 插头 → BNC 插头	10-32 插头 → BNC 插头	10-32 插头 → BNC 插头	10-32 插头 → BNC 插头	10-32 插头 → BNC 插头	10-32 插头 → BNC 插头	10-32 插头 → BNC 插头	10-32 插头 → BNC 插头	10-32 插头 → BNC 插头	10-32 插头 → BNC 插头	10-32 插头 → BNC 插头	10-32 插头 → BNC 插头
护套材料	红色 PTFE	红色 PTFE	红色 PTFE	红色 PTFE	红色 PTFE	红色 PTFE	红色 PTFE	红色 PTFE	红色 PTFE	红色 PTFE	红色 PTFE	红色 PTFE	红色 PTFE
线缆结构	单芯屏蔽，碳带低噪声层	单芯屏蔽，碳带低噪声层	单芯屏蔽，碳带低噪声层	单芯屏蔽，碳带低噪声层	单芯屏蔽，碳带低噪声层	单芯屏蔽，碳带低噪声层	单芯屏蔽，碳带低噪声层	单芯屏蔽，碳带低噪声层	单芯屏蔽，碳带低噪声层	单芯屏蔽，碳带低噪声层	单芯屏蔽，碳带低噪声层	单芯屏蔽，碳带低噪声层	单芯屏蔽，碳带低噪声层
导体	30 AWG 镀镍铜	30 AWG 镀镍铜	30 AWG 镀镍铜	30 AWG 镀镍铜	30 AWG 镀镍铜	30 AWG 镀镍铜	30 AWG 镀镍铜	30 AWG 镀镍铜	30 AWG 镀镍铜	30 AWG 镀镍铜	30 AWG 镀镍铜	30 AWG 镀镍铜	30 AWG 镀镍铜
最小弯曲半径	1 in（25.4 mm）	1 in（25.4 mm）	1 in（25.4 mm）	1 in（25.4 mm）	1 in（25.4 mm）	1 in（25.4 mm）	1 in（25.4 mm）	1 in（25.4 mm）	1 in（25.4 mm）	1 in（25.4 mm）	1 in（25.4 mm）	1 in（25.4 mm）	1 in（25.4 mm）
电气参数
特性阻抗	52 Ω	52 Ω	52 Ω	52 Ω	52 Ω	52 Ω	52 Ω	52 Ω	52 Ω	52 Ω	52 Ω	52 Ω	52 Ω
单位长度电容	27 pF/ft	27 pF/ft	27 pF/ft	27 pF/ft	27 pF/ft	27 pF/ft	27 pF/ft	27 pF/ft	27 pF/ft	27 pF/ft	27 pF/ft	27 pF/ft	27 pF/ft
环境参数
传感器端区段工作温度	−100 至 +200 °C	−100 至 +200 °C	−100 至 +200 °C	−100 至 +200 °C	−100 至 +200 °C	−100 至 +200 °C	−100 至 +200 °C	−100 至 +200 °C	−100 至 +200 °C	−100 至 +200 °C	−100 至 +200 °C	−100 至 +200 °C	−100 至 +200 °C
BNC端区段工作温度	−55 至 +110 °C	−55 至 +110 °C	−55 至 +110 °C	−55 至 +110 °C	−55 至 +110 °C	−55 至 +110 °C	−55 至 +110 °C	−55 至 +110 °C	−55 至 +110 °C	−55 至 +110 °C	−55 至 +110 °C	−55 至 +110 °C	−55 至 +110 °C

产品技术资料

用于确认量程、外形尺寸与基本性能

6019A 系列外形及接线图二维图纸
