DYTRAN 6011A 通用同轴电缆

获取报价

DYTRAN 6011A 通用同轴电缆

01 / 01

产品说明

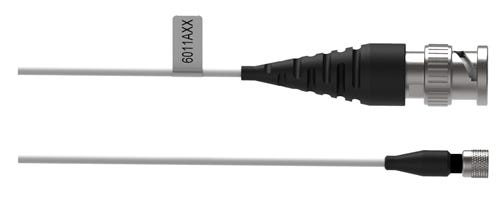

6011A 系列是通用同轴电缆，一端采用 10-32 插头，另一端采用 BNC 插头，适用于对应接口的传感器与测量设备之间的连接。白色 PTFE 护套内为屏蔽单芯结构，并采用碳带低噪声层。

各订货号的主要差别为电缆长度，型号后缀按英尺表示。布线时应区分两端的环境条件：传感器端区段工作温度为 −100 至 +200 °C，BNC 及模塑应力消除端区段为 −55 至 +110 °C。

订货号可选规格型号说明操作

6011A01

电缆长度1 ft（0.3048 m）

通用同轴电缆，1 ft（0.3048 m），10-32 插头转 BNC 插头，白色 Teflon 护套

询价

6011A03

电缆长度3 ft（0.9144 m）

通用同轴电缆，3 ft（0.9144 m），10-32 插头转 BNC 插头，白色 Teflon 护套

询价

6011A05

电缆长度5 ft（1.524 m）

通用同轴电缆，5 ft（1.524 m），10-32 插头转 BNC 插头，白色 Teflon 护套

询价

6011A06

电缆长度6 ft（1.8288 m）

通用同轴电缆，6 ft（1.8288 m），10-32 插头转 BNC 插头，白色 Teflon 护套

询价

6011A07

电缆长度7 ft（2.1336 m）

通用同轴电缆，7 ft（2.1336 m），10-32 插头转 BNC 插头，白色 Teflon 护套

询价

6011A09

电缆长度9 ft（2.7432 m）

通用同轴电缆，9 ft（2.7432 m），10-32 插头转 BNC 插头，白色 Teflon 护套

询价

6011A10

电缆长度10 ft（3.048 m）

通用同轴电缆，10 ft（3.048 m），10-32 插头转 BNC 插头，白色 Teflon 护套

询价

6011A100

电缆长度100 ft（30.48 m）

通用同轴电缆，100 ft（30.48 m），10-32 插头转 BNC 插头，白色 Teflon 护套

询价

6011A15

电缆长度15 ft（4.572 m）

通用同轴电缆，15 ft（4.572 m），10-32 插头转 BNC 插头，白色 Teflon 护套

询价

6011A17

电缆长度17 ft（5.1816 m）

通用同轴电缆，17 ft（5.1816 m），10-32 插头转 BNC 插头，白色 Teflon 护套

询价

6011A20

电缆长度20 ft（6.096 m）

通用同轴电缆，20 ft（6.096 m），10-32 插头转 BNC 插头，白色 Teflon 护套

询价

6011A25

电缆长度25 ft（7.62 m）

通用同轴电缆，25 ft（7.62 m），10-32 插头转 BNC 插头，白色 Teflon 护套

询价

6011A30

电缆长度30 ft（9.144 m）

通用同轴电缆，30 ft（9.144 m），10-32 插头转 BNC 插头，白色 Teflon 护套

询价

6011A33

电缆长度33 ft（10.0584 m）

通用同轴电缆，33 ft（10.0584 m），10-32 插头转 BNC 插头，白色 Teflon 护套

询价

6011A35

电缆长度35 ft（10.668 m）

通用同轴电缆，35 ft（10.668 m），10-32 插头转 BNC 插头，白色 Teflon 护套

询价

6011A40

电缆长度40 ft（12.192 m）

通用同轴电缆，40 ft（12.192 m），10-32 插头转 BNC 插头，白色 Teflon 护套

询价

6011A50

电缆长度50 ft（15.24 m）

通用同轴电缆，50 ft（15.24 m），10-32 插头转 BNC 插头，白色 Teflon 护套

询价

规格参数

仅看差异

各型号规格参数对比
参数	6011A01	6011A03	6011A05	6011A06	6011A07	6011A09	6011A10	6011A100	6011A15	6011A17	6011A20	6011A25	6011A30	6011A33	6011A35	6011A40	6011A50
机械参数
电缆长度	1 ft（0.3048 m）	3 ft（0.9144 m）	5 ft（1.524 m）	6 ft（1.8288 m）	7 ft（2.1336 m）	9 ft（2.7432 m）	10 ft（3.048 m）	100 ft（30.48 m）	15 ft（4.572 m）	17 ft（5.1816 m）	20 ft（6.096 m）	25 ft（7.62 m）	30 ft（9.144 m）	33 ft（10.0584 m）	35 ft（10.668 m）	40 ft（12.192 m）	50 ft（15.24 m）
电气接口	10-32 插头 → BNC 插头	10-32 插头 → BNC 插头	10-32 插头 → BNC 插头	10-32 插头 → BNC 插头	10-32 插头 → BNC 插头	10-32 插头 → BNC 插头	10-32 插头 → BNC 插头	10-32 插头 → BNC 插头	10-32 插头 → BNC 插头	10-32 插头 → BNC 插头	10-32 插头 → BNC 插头	10-32 插头 → BNC 插头	10-32 插头 → BNC 插头	10-32 插头 → BNC 插头	10-32 插头 → BNC 插头	10-32 插头 → BNC 插头	10-32 插头 → BNC 插头
护套材料	白色 PTFE	白色 PTFE	白色 PTFE	白色 PTFE	白色 PTFE	白色 PTFE	白色 PTFE	白色 PTFE	白色 PTFE	白色 PTFE	白色 PTFE	白色 PTFE	白色 PTFE	白色 PTFE	白色 PTFE	白色 PTFE	白色 PTFE
线缆结构	单芯屏蔽，碳带低噪声层	单芯屏蔽，碳带低噪声层	单芯屏蔽，碳带低噪声层	单芯屏蔽，碳带低噪声层	单芯屏蔽，碳带低噪声层	单芯屏蔽，碳带低噪声层	单芯屏蔽，碳带低噪声层	单芯屏蔽，碳带低噪声层	单芯屏蔽，碳带低噪声层	单芯屏蔽，碳带低噪声层	单芯屏蔽，碳带低噪声层	单芯屏蔽，碳带低噪声层	单芯屏蔽，碳带低噪声层	单芯屏蔽，碳带低噪声层	单芯屏蔽，碳带低噪声层	单芯屏蔽，碳带低噪声层	单芯屏蔽，碳带低噪声层
导体	30 AWG 镀银铜	30 AWG 镀银铜	30 AWG 镀银铜	30 AWG 镀银铜	30 AWG 镀银铜	30 AWG 镀银铜	30 AWG 镀银铜	30 AWG 镀银铜	30 AWG 镀银铜	30 AWG 镀银铜	30 AWG 镀银铜	30 AWG 镀银铜	30 AWG 镀银铜	30 AWG 镀银铜	30 AWG 镀银铜	30 AWG 镀银铜	30 AWG 镀银铜
最小弯曲半径	1 in（25.4 mm）	1 in（25.4 mm）	1 in（25.4 mm）	1 in（25.4 mm）	1 in（25.4 mm）	1 in（25.4 mm）	1 in（25.4 mm）	1 in（25.4 mm）	1 in（25.4 mm）	1 in（25.4 mm）	1 in（25.4 mm）	1 in（25.4 mm）	1 in（25.4 mm）	1 in（25.4 mm）	1 in（25.4 mm）	1 in（25.4 mm）	1 in（25.4 mm）
电气参数
特性阻抗	50 Ω	50 Ω	50 Ω	50 Ω	50 Ω	50 Ω	50 Ω	50 Ω	50 Ω	50 Ω	50 Ω	50 Ω	50 Ω	50 Ω	50 Ω	50 Ω	50 Ω
单位长度电容	32 pF/ft	32 pF/ft	32 pF/ft	32 pF/ft	32 pF/ft	32 pF/ft	32 pF/ft	32 pF/ft	32 pF/ft	32 pF/ft	32 pF/ft	32 pF/ft	32 pF/ft	32 pF/ft	32 pF/ft	32 pF/ft	32 pF/ft
环境参数
传感器端区段工作温度	−100 至 +200 °C	−100 至 +200 °C	−100 至 +200 °C	−100 至 +200 °C	−100 至 +200 °C	−100 至 +200 °C	−100 至 +200 °C	−100 至 +200 °C	−100 至 +200 °C	−100 至 +200 °C	−100 至 +200 °C	−100 至 +200 °C	−100 至 +200 °C	−100 至 +200 °C	−100 至 +200 °C	−100 至 +200 °C	−100 至 +200 °C
BNC端区段工作温度	−55 至 +110 °C	−55 至 +110 °C	−55 至 +110 °C	−55 至 +110 °C	−55 至 +110 °C	−55 至 +110 °C	−55 至 +110 °C	−55 至 +110 °C	−55 至 +110 °C	−55 至 +110 °C	−55 至 +110 °C	−55 至 +110 °C	−55 至 +110 °C	−55 至 +110 °C	−55 至 +110 °C	−55 至 +110 °C	−55 至 +110 °C

产品技术资料

用于确认量程、外形尺寸与基本性能

6011A 系列外形及接线图二维图纸
