DYTRAN 60064A 超低噪声同轴电缆
01 / 01
产品说明

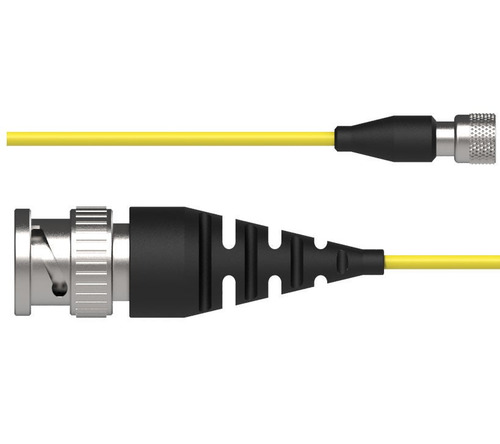

10-32 插头转 BNC 插头，黄色 PTFE 护套，采用双层石墨低噪声结构。传感器端工作温度上限为 260 °C，BNC 端为 110 °C。
订货号可选规格型号说明操作
60064A10
电缆长度10 ft（3.048 m）
10-32 插头转 BNC 插头，黄色 PTFE 护套，采用双层石墨低噪声结构。传感器端和 BNC 端具有不同的耐温范围，适用于需要分区布线的测试连接。 长度 10 ft（3.048 m）
60064A15
电缆长度15 ft（4.572 m）
10-32 插头转 BNC 插头，黄色 PTFE 护套，采用双层石墨低噪声结构。传感器端和 BNC 端具有不同的耐温范围，适用于需要分区布线的测试连接。 长度 15 ft（4.572 m）
60064A20
电缆长度20 ft（6.096 m）
10-32 插头转 BNC 插头，黄色 PTFE 护套，采用双层石墨低噪声结构。传感器端和 BNC 端具有不同的耐温范围，适用于需要分区布线的测试连接。 长度 20 ft（6.096 m）
60064A30
电缆长度30 ft（9.144 m）
10-32 插头转 BNC 插头，黄色 PTFE 护套，采用双层石墨低噪声结构。传感器端和 BNC 端具有不同的耐温范围，适用于需要分区布线的测试连接。 长度 30 ft（9.144 m）
规格参数
| 参数 | 60064A10 | 60064A15 | 60064A20 | 60064A30 |
|---|---|---|---|---|
| 机械参数 | ||||
| 电缆长度 | 10 ft（3.048 m） | 15 ft（4.572 m） | 20 ft（6.096 m） | 30 ft（9.144 m） |
| 接口 A | 10-32 插头 | 10-32 插头 | 10-32 插头 | 10-32 插头 |
| 接口 B | BNC 插头 | BNC 插头 | BNC 插头 | BNC 插头 |
| 护套 | 黄色 PTFE | 黄色 PTFE | 黄色 PTFE | 黄色 PTFE |
| 导体 | 29 AWG 实心镀镍铜 | 29 AWG 实心镀镍铜 | 29 AWG 实心镀镍铜 | 29 AWG 实心镀镍铜 |
| 屏蔽层 | 38 AWG 镀镍铜编织，覆盖率 ≥90% | 38 AWG 镀镍铜编织，覆盖率 ≥90% | 38 AWG 镀镍铜编织，覆盖率 ≥90% | 38 AWG 镀镍铜编织，覆盖率 ≥90% |
| 外径 | 0.079 in（2.0066 mm） | 0.079 in（2.0066 mm） | 0.079 in（2.0066 mm） | 0.079 in（2.0066 mm） |
| 电气参数 | ||||
| 线材额定电压 | 600 V | 600 V | 600 V | 600 V |
| 电容 | 30 pF/ft | 30 pF/ft | 30 pF/ft | 30 pF/ft |
| 阻抗 | 50 Ω | 50 Ω | 50 Ω | 50 Ω |
| 环境参数 | ||||
| 传感器端工作温度 | −26 至 +260 °C | −26 至 +260 °C | −26 至 +260 °C | −26 至 +260 °C |
| BNC 端工作温度 | −55 至 +110 °C | −55 至 +110 °C | −55 至 +110 °C | −55 至 +110 °C |
产品技术资料
用于确认量程、外形尺寸与基本性能
