DYTRAN 60061A 高温直角硬线电缆
01 / 01
产品说明

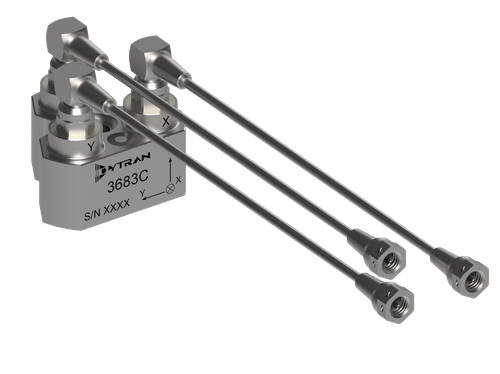

10-32 直角转直头，玻璃纤维绝缘套管；图中传感器需另购
规格参数
| 参数 | 60061A05 | 60061A10 |
|---|---|---|
| 机械参数 | ||
| 电缆长度 | 5 ft（1.524 m） | 10 ft（3.048 m） |
| 接口 A | 10-32 直角插头 | 10-32 直角插头 |
| 接口 B | 10-32 直插头 | 10-32 直插头 |
| 外护套 | 304L 不锈钢 | 304L 不锈钢 |
| 螺母及应力消除件 | 304L 不锈钢 | 304L 不锈钢 |
| 导体针 | 718 合金 | 718 合金 |
| 电缆绝缘 | 二氧化硅 | 二氧化硅 |
| 绝缘套管 | 玻璃纤维 | 玻璃纤维 |
| 单位长度重量 | 约 2.5 g/ft | 约 2.5 g/ft |
| 最小弯曲半径 | 1.4 in（35.56 mm） | 1.4 in（35.56 mm） |
| 最大安装扭矩 | 12 lb·in | 12 lb·in |
| 适配型号 | DYTRAN 3683C | DYTRAN 3683C |
| 长度公差 | ±3 in | ±3 in |
| 环境参数 | ||
| 最高工作温度 | 1100 °F（约 593 °C） | 1100 °F（约 593 °C） |
| 安装要求 | ||
| 套管操作要求 | 勿拉扯玻璃纤维套管，以免套管回缩 | 勿拉扯玻璃纤维套管，以免套管回缩 |
| 端部弯曲限制 | 两端图示 2 in（50.8 mm）区域内不可弯曲 | 两端图示 2 in（50.8 mm）区域内不可弯曲 |
