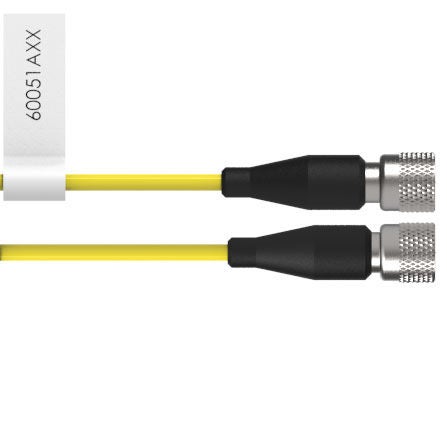

DYTRAN 60051A 超低噪声同轴电缆
01 / 01
产品说明
两端 10-32 插头，黄色 PTFE 护套，采用液态石墨和含石墨 PTFE 带双层低噪声结构。带标签时工作温度上限为 150 °C，不带标签时为 260 °C。
订货号可选规格型号说明操作
60051A03
电缆长度3 ft（0.9144 m）
两端 10-32 插头，黄色 PTFE 护套，采用液态石墨和含石墨 PTFE 带双层低噪声结构。带标签与不带标签时的耐温范围不同，可按安装温度选择。 长度 3 ft（0.9144 m）
60051A10
电缆长度10 ft（3.048 m）
两端 10-32 插头，黄色 PTFE 护套，采用液态石墨和含石墨 PTFE 带双层低噪声结构。带标签与不带标签时的耐温范围不同，可按安装温度选择。 长度 10 ft（3.048 m）
60051A15
电缆长度15 ft（4.572 m）
两端 10-32 插头，黄色 PTFE 护套，采用液态石墨和含石墨 PTFE 带双层低噪声结构。带标签与不带标签时的耐温范围不同，可按安装温度选择。 长度 15 ft（4.572 m）
60051A20
电缆长度20 ft（6.096 m）
两端 10-32 插头，黄色 PTFE 护套，采用液态石墨和含石墨 PTFE 带双层低噪声结构。带标签与不带标签时的耐温范围不同，可按安装温度选择。 长度 20 ft（6.096 m）
规格参数
| 参数 | 60051A03 | 60051A10 | 60051A15 | 60051A20 |
|---|---|---|---|---|
| 机械参数 | ||||
| 电缆长度 | 3 ft（0.9144 m） | 10 ft（3.048 m） | 15 ft（4.572 m） | 20 ft（6.096 m） |
| 接口 | 两端 10-32 插头 | 两端 10-32 插头 | 两端 10-32 插头 | 两端 10-32 插头 |
| 护套 | 黄色 PTFE | 黄色 PTFE | 黄色 PTFE | 黄色 PTFE |
| 导体 | 29 AWG 实心镀镍铜 | 29 AWG 实心镀镍铜 | 29 AWG 实心镀镍铜 | 29 AWG 实心镀镍铜 |
| 屏蔽层 | 38 AWG 镀镍铜编织，覆盖率 ≥90% | 38 AWG 镀镍铜编织，覆盖率 ≥90% | 38 AWG 镀镍铜编织，覆盖率 ≥90% | 38 AWG 镀镍铜编织，覆盖率 ≥90% |
| 外径 | 0.079 in（2.0066 mm） | 0.079 in（2.0066 mm） | 0.079 in（2.0066 mm） | 0.079 in（2.0066 mm） |
| 电缆长度公差 | +2 / −0 in | +4 / −0 in | +6 / −0 in | +6 / −0 in |
| 电气参数 | ||||
| 线材额定电压 | 600 V | 600 V | 600 V | 600 V |
| 电容 | 30 pF/ft | 30 pF/ft | 30 pF/ft | 30 pF/ft |
| 阻抗 | 50 Ω | 50 Ω | 50 Ω | 50 Ω |
| 环境参数 | ||||
| 组件工作温度（带标签） | −55 至 +150 °C | −55 至 +150 °C | −55 至 +150 °C | −55 至 +150 °C |
| 组件工作温度（不带标签） | −55 至 +260 °C | −55 至 +260 °C | −55 至 +260 °C | −55 至 +260 °C |
| 总质量损失 TML | <1% | <1% | <1% | <1% |
| 可凝挥发物含量 CVCM | <0.1% | <0.1% | <0.1% | <0.1% |
