DYTRAN 6003A 微型低噪声同轴电缆
01 / 01
产品说明
3-56 插头转 10-32 插座，采用橙色 PTFE 护套，适配 3225F1 等带对应接口的传感器。微型同轴结构具有低噪声和低放气特性。
订货号可选规格型号说明操作
6003A03
电缆长度3 ft（0.9144 m）
3-56 插头转 10-32 插座，采用橙色 PTFE 护套，适配 3225F1 等带对应接口的传感器。微型同轴结构具有低噪声和低放气特性。 长度 3 ft（0.9144 m）
6003A05
电缆长度5 ft（1.524 m）
3-56 插头转 10-32 插座，采用橙色 PTFE 护套，适配 3225F1 等带对应接口的传感器。微型同轴结构具有低噪声和低放气特性。 长度 5 ft（1.524 m）
6003A09
电缆长度9 ft（2.7432 m）
3-56 插头转 10-32 插座，采用橙色 PTFE 护套，适配 3225F1 等带对应接口的传感器。微型同轴结构具有低噪声和低放气特性。 长度 9 ft（2.7432 m）
6003A10
电缆长度10 ft（3.048 m）
3-56 插头转 10-32 插座，采用橙色 PTFE 护套，适配 3225F1 等带对应接口的传感器。微型同轴结构具有低噪声和低放气特性。 长度 10 ft（3.048 m）
6003A15
电缆长度15 ft（4.572 m）
3-56 插头转 10-32 插座，采用橙色 PTFE 护套，适配 3225F1 等带对应接口的传感器。微型同轴结构具有低噪声和低放气特性。 长度 15 ft（4.572 m）
规格参数
| 参数 | 6003A03 | 6003A05 | 6003A09 | 6003A10 | 6003A15 |
|---|---|---|---|---|---|
| 机械参数 | |||||
| 电缆长度 | 3 ft（0.9144 m） | 5 ft（1.524 m） | 9 ft（2.7432 m） | 10 ft（3.048 m） | 15 ft（4.572 m） |
| 接口 A | 3-56 同轴插头 | 3-56 同轴插头 | 3-56 同轴插头 | 3-56 同轴插头 | 3-56 同轴插头 |
| 接口 B | 10-32 同轴插座 | 10-32 同轴插座 | 10-32 同轴插座 | 10-32 同轴插座 | 10-32 同轴插座 |
| 护套 | 橙色 PTFE | 橙色 PTFE | 橙色 PTFE | 橙色 PTFE | 橙色 PTFE |
| 外径 | 0.048 ±0.004 in（1.22 ±0.10 mm） | 0.048 ±0.004 in（1.22 ±0.10 mm） | 0.048 ±0.004 in（1.22 ±0.10 mm） | 0.048 ±0.004 in（1.22 ±0.10 mm） | 0.048 ±0.004 in（1.22 ±0.10 mm） |
| 导体 | 34 AWG 绞合镀银铜合金 | 34 AWG 绞合镀银铜合金 | 34 AWG 绞合镀银铜合金 | 34 AWG 绞合镀银铜合金 | 34 AWG 绞合镀银铜合金 |
| 屏蔽层 | 镀银铜编织，标称覆盖率 90% | 镀银铜编织，标称覆盖率 90% | 镀银铜编织，标称覆盖率 90% | 镀银铜编织，标称覆盖率 90% | 镀银铜编织，标称覆盖率 90% |
| 电缆长度公差 | +2 / −0 in | +2 / −0 in | +4 / −0 in | +4 / −0 in | +6 / −0 in |
| 电气参数 | |||||
| 阻抗 | 50 Ω | 50 Ω | 50 Ω | 50 Ω | 50 Ω |
| 电容 | 2.5 pF/in | 2.5 pF/in | 2.5 pF/in | 2.5 pF/in | 2.5 pF/in |
| 环境参数 | |||||
| 组件工作温度 | −55 至 +135 °C | −55 至 +135 °C | −55 至 +135 °C | −55 至 +135 °C | −55 至 +135 °C |
| 总质量损失 TML | <1% | <1% | <1% | <1% | <1% |
| 可凝挥发物含量 CVCM | <0.1% | <0.1% | <0.1% | <0.1% | <0.1% |

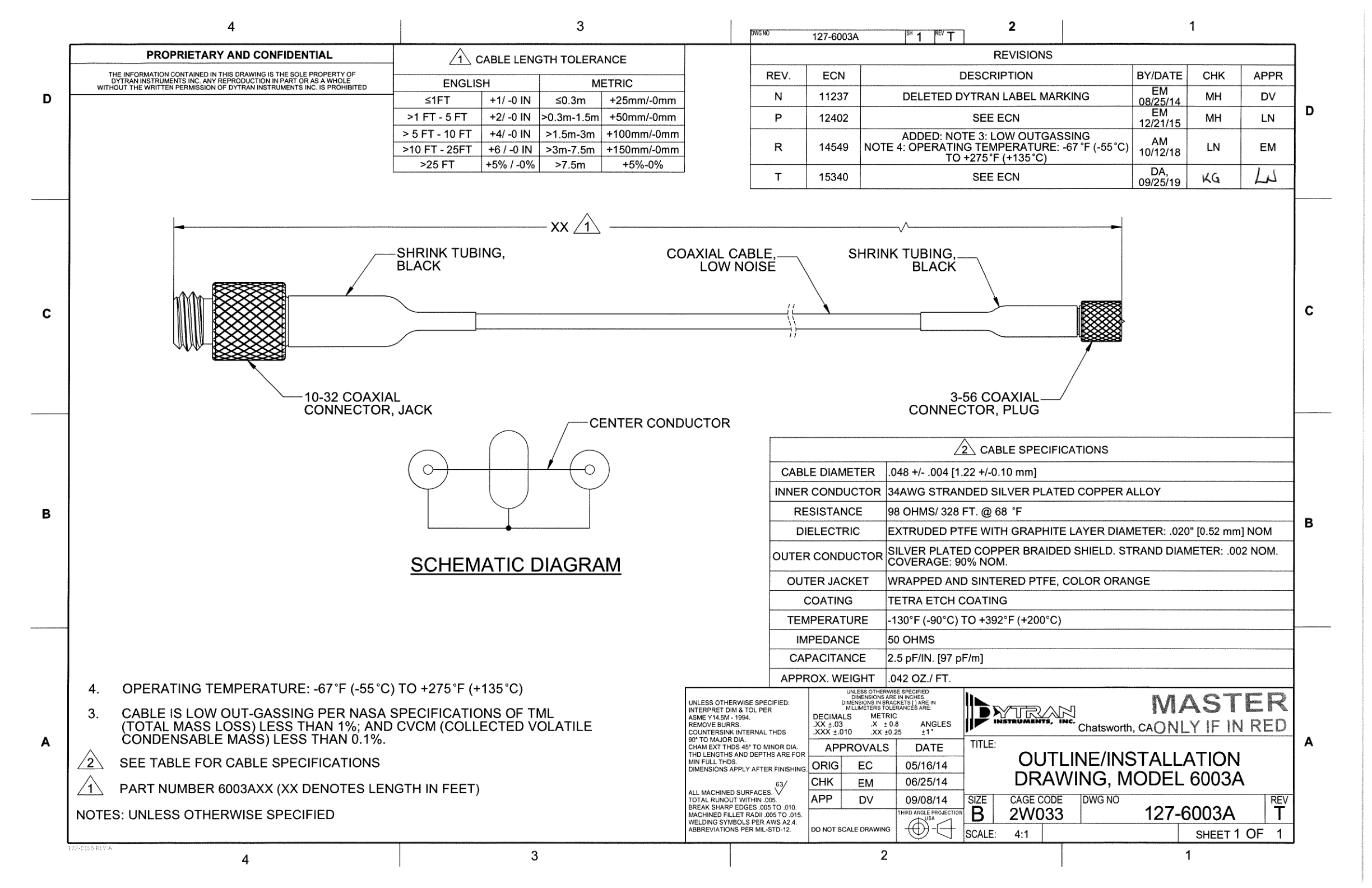

产品技术资料
用于确认量程、外形尺寸与基本性能
