DYTRAN 6002A 低噪声同轴电缆
01 / 01
产品说明
6002A 是 10-32 插头转裸线端的低噪声同轴电缆，采用红色 PTFE 护套和碳带低噪声层。裸线端分别引出中心导体和屏蔽层，适用于需要端子接线的传感器测量连接。
电缆采用低放气结构，TML 小于 1%，CVCM 小于 0.1%。工作温度为 −55 至 +200 °C，最小弯曲半径为 25.4 mm；提供 3、5、10、17、20 ft 五种长度。
订货号可选规格型号说明操作
规格参数
| 参数 | 6002A03 | 6002A05 | 6002A10 | 6002A17 | 6002A20 |
|---|---|---|---|---|---|
| 机械参数 | |||||
| 电缆长度 | 3 ft（0.9144 m） | 5 ft（1.524 m） | 10 ft（3.048 m） | 17 ft（5.1816 m） | 20 ft（6.096 m） |
| 接口 A | 10-32 插头 | 10-32 插头 | 10-32 插头 | 10-32 插头 | 10-32 插头 |
| 接口 B | 裸线端 | 裸线端 | 裸线端 | 裸线端 | 裸线端 |
| 电缆结构 | 单芯屏蔽同轴电缆 | 单芯屏蔽同轴电缆 | 单芯屏蔽同轴电缆 | 单芯屏蔽同轴电缆 | 单芯屏蔽同轴电缆 |
| 导体 | 30 AWG，7/38 镀银导体 | 30 AWG，7/38 镀银导体 | 30 AWG，7/38 镀银导体 | 30 AWG，7/38 镀银导体 | 30 AWG，7/38 镀银导体 |
| 导体绝缘 | 透明 PTFE，标称直径 0.032 in | 透明 PTFE，标称直径 0.032 in | 透明 PTFE，标称直径 0.032 in | 透明 PTFE，标称直径 0.032 in | 透明 PTFE，标称直径 0.032 in |
| 护套 | 红色 PTFE，壁厚 0.005–0.010 in | 红色 PTFE，壁厚 0.005–0.010 in | 红色 PTFE，壁厚 0.005–0.010 in | 红色 PTFE，壁厚 0.005–0.010 in | 红色 PTFE，壁厚 0.005–0.010 in |
| 低噪声层 | 碳带 | 碳带 | 碳带 | 碳带 | 碳带 |
| 屏蔽层 | 38 AWG 镀银铜编织，覆盖率 ≥85% | 38 AWG 镀银铜编织，覆盖率 ≥85% | 38 AWG 镀银铜编织，覆盖率 ≥85% | 38 AWG 镀银铜编织，覆盖率 ≥85% | 38 AWG 镀银铜编织，覆盖率 ≥85% |
| 电缆外径 | 标称 0.073 in（1.8542 mm） | 标称 0.073 in（1.8542 mm） | 标称 0.073 in（1.8542 mm） | 标称 0.073 in（1.8542 mm） | 标称 0.073 in（1.8542 mm） |
| 最小弯曲半径 | 1 in（25.4 mm） | 1 in（25.4 mm） | 1 in（25.4 mm） | 1 in（25.4 mm） | 1 in（25.4 mm） |
| 接线方式 | 中心导体与屏蔽层分别引出 | 中心导体与屏蔽层分别引出 | 中心导体与屏蔽层分别引出 | 中心导体与屏蔽层分别引出 | 中心导体与屏蔽层分别引出 |
| 电气参数 | |||||
| 线材额定电压 | 600 V | 600 V | 600 V | 600 V | 600 V |
| 环境参数 | |||||
| 工作温度 | −55 至 +200 °C | −55 至 +200 °C | −55 至 +200 °C | −55 至 +200 °C | −55 至 +200 °C |
| 线材额定温度 | 200 °C | 200 °C | 200 °C | 200 °C | 200 °C |
| 总质量损失 TML | <1% | <1% | <1% | <1% | <1% |
| 可凝挥发物含量 CVCM | <0.1% | <0.1% | <0.1% | <0.1% | <0.1% |

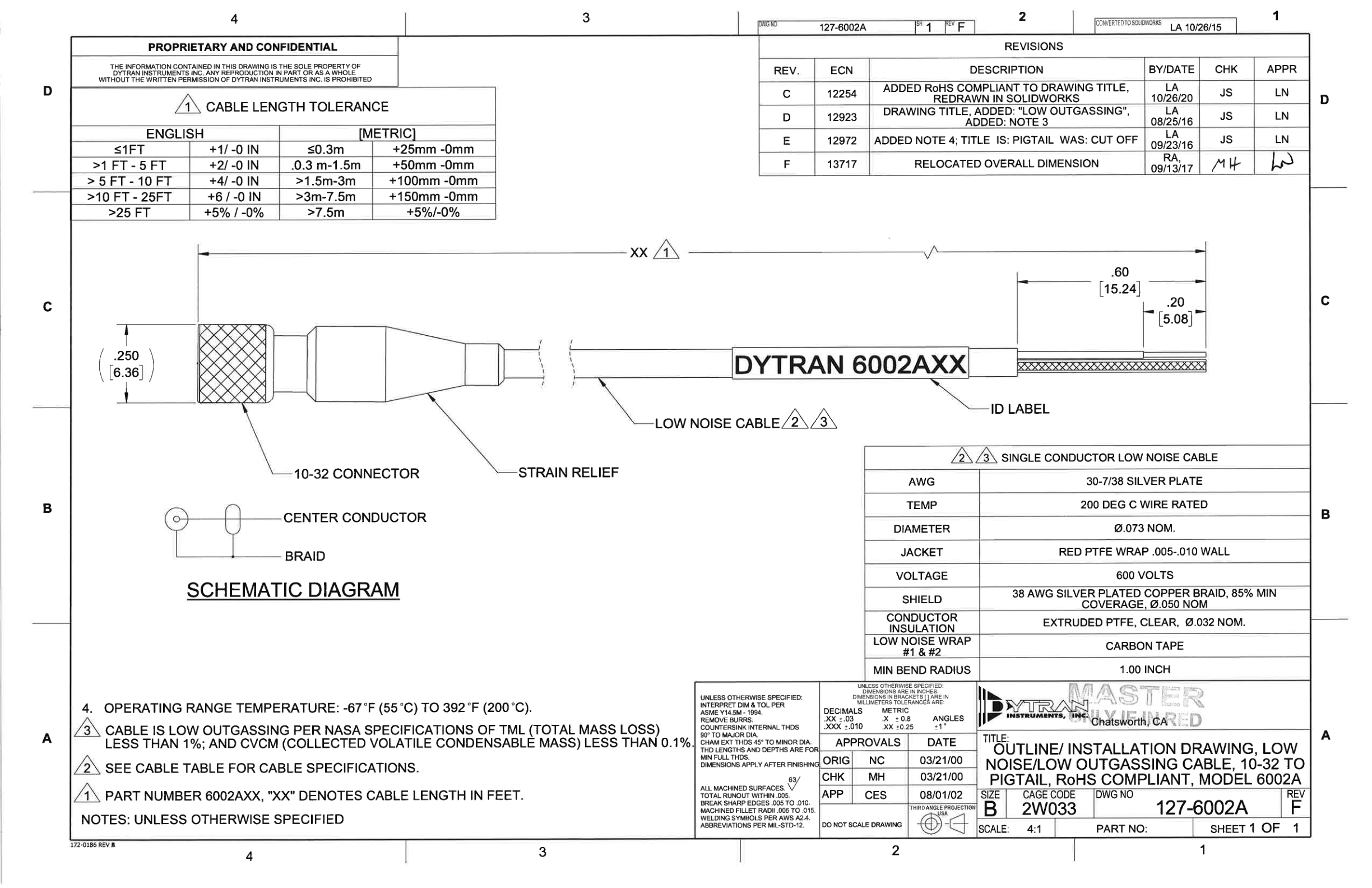

产品技术资料
用于确认量程、外形尺寸与基本性能
