DYTRAN 5313A 系列三轴 IEPE 加速度传感器

01 / 01

产品说明

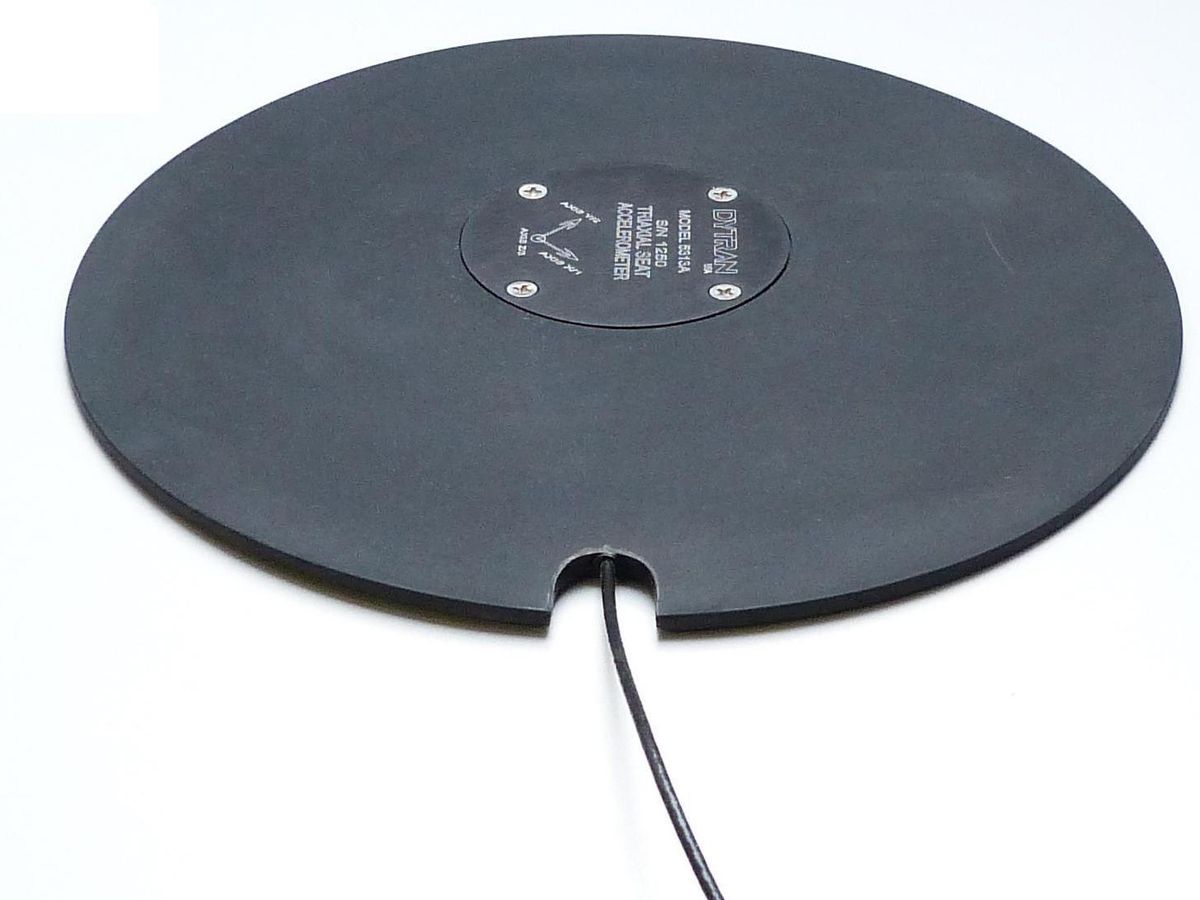

5313A:Φ232 × 12 mm 座垫式结构(不含电缆);用于座椅传递振动与人体全身振动测量;100 mV/g 灵敏度,±50 g 量程;一体式电缆末端为 3 个 BNC 插头。

订货号可选规格型号说明操作
5313A
量程±50 g灵敏度100 mV/g

三轴 IEPE 座垫加速度传感器,100 mV/g,一体式电缆,末端 3 个 BNC 插头,内含 3143M1,橡胶座垫直径 9.16 英寸,电缆长度 10 ft

规格参数

各型号规格参数对比
参数5313A
性能参数
量程±50 g
灵敏度100 mV/g
灵敏度容差±5%
频率响应(±5%)0.5–3000 Hz
谐振频率25 kHz
噪声分辨率0.0007 g RMS
横向灵敏度上限5 %
机械参数
测量轴数三轴
外形尺寸Φ232 × 12 mm(不含电缆)
电气接口一体式电缆,末端 3 个 BNC 插头
电气参数
输出阻抗(典型)100 Ω
偏置电压+11–+13 V DC
放电时间常数0.8–2.0 s
输出类型IEPE
供电电流2–20 mA
供电电压18–30 V DC
环境参数
密封方式气密封装
工作温度−51.1 至 +71.1 °C
最大振动400 g(峰值)
最大冲击1500 g(峰值)
01

产品技术资料

用于确认量程、外形尺寸与基本性能
