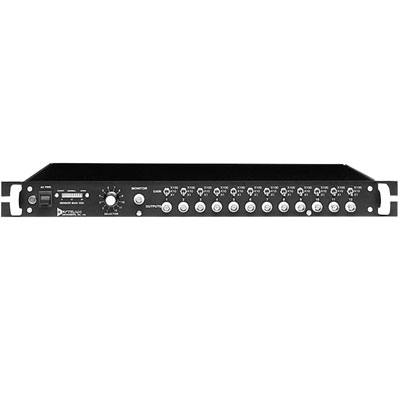

DYTRAN 4123B 12 通道机架式 IEPE 调理器

01 / 01

产品说明

12 通道，×1 / ×10 / ×100 可选增益；每通道提供传感器供电及放大输出；19 英寸机架式，适用于多通道模态与振动测试

订货号可选规格型号说明操作
4123B
电压增益×1 / ×10 / ×100通道数12

12 通道机架式供电单元，支持 ×1、×10、×100 增益，缓冲输出及 LED 监测仪表

询价规格书

规格参数

各型号规格参数对比
参数4123B
技术参数
电压增益×1 / ×10 / ×100
增益精度±1%
耦合时间常数2.5 s
低频下限（−3 dB）0.06 Hz
频率范围（±5%，×1）0.18–100000 Hz
频率范围（±5%，×10）0.18–60000 Hz
频率范围（±5%，×100）0.18–6000 Hz
宽带输出噪声（标称，×1）180 µVrms
宽带输出噪声（标称，×10）0.5 mVrms
宽带输出噪声（标称，×100）4 mVrms
输出电压摆幅±10 V
输出电流±5 mA peak
输出阻抗2 Ω 串联 10 µF
传感器驱动电流2–20 mA，可调；出厂 5 mA
传感器供电电压24 V
输入接口每通道后面板 1 个 BNC 插座
输出接口每通道前、后面板各 1 个 BNC 插座
监测接口前面板 1 个 BNC 插座
交流供电115 VAC，0.25 A
外形尺寸（高×宽×深）44.45 × 482.6 × 317.5 mm（1.75 × 19 × 12.5 in）
安装方式19 英寸 RTMA 标准机架
通道数12
01

产品技术资料

用于确认量程、外形尺寸与基本性能

4123B 规格书及外形图规格书
