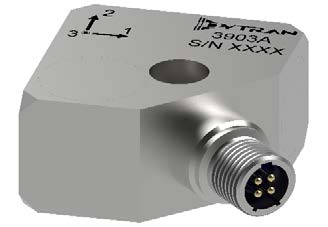

DYTRAN 3903A 系列三轴 IEPE 加速度传感器

01 / 01

产品说明

3903A:机械与电气滤波,抑制高频激励引起的饱和;石英平面剪切结构,10 mV/g 灵敏度;气密不锈钢壳体,最大重量 95 克;10-32 螺钉通孔固定,适合高幅值振动测点。

订货号可选规格型号说明操作
3903A
量程±500 g灵敏度10.0 mV/g

三轴 IEPE 加速度传感器,10.0 mV/g,10-32 螺钉通孔安装,4 针接头,机械与电气双重滤波

规格参数

各型号规格参数对比
参数3903A
性能参数
量程±500 g
灵敏度10.0 mV/g
灵敏度容差±5%
频率响应(±3dB)0.5–10000 Hz
谐振频率> 25 kHz
噪声分辨率0.007 g RMS
横向灵敏度上限6 %
机械参数
重量95 克(最大)
安装接口10-32 螺钉通孔安装
电气接口4 针接头
外壳材料300 系列不锈钢
敏感元件及结构石英,平面剪切式
测量轴数三轴
电气参数
供电电流2–20 mA
供电电压+18–+30 V DC
输出阻抗(典型)100 Ω
偏置电压+7.0–+11.5 V DC
放电时间常数0.5–2.0 s
输出类型IEPE
环境参数
最大冲击7000 g(峰值)
工作温度-51–121 °C
密封方式气密封装
