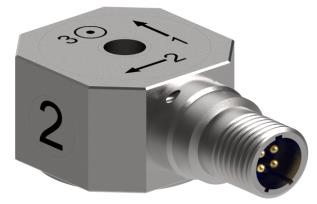

DYTRAN 3713A 系列三轴 IEPE 加速度传感器
01 / 01
产品说明
3713A：0.5、1、5、10 mV/g 灵敏度档位；通孔安装与 4 针可拆卸接头；在售型号支持 TEDS，便于多通道传感器管理；传感器最高 +150 °C；TEDS 最高 +85 °C。
订货号可选规格型号说明操作
3713A1T
量程5000 g灵敏度1.0 mV/g频率响应（±10%）0.4–4000 HzTEDS是
三轴 IEPE 加速度传感器，1.0 mV/g，通孔安装，4 针接头，支持 TEDS，壳体隔离
3713A2T
量程10000 g灵敏度0.5 mV/g频率响应（±10%）0.4–4000 HzTEDS是
三轴 IEPE 加速度传感器，0.5 mV/g，通孔安装，4 针接头，支持 TEDS，壳体隔离
3713A3T
量程1000 g灵敏度5.0 mV/g频率响应（±10%）0.6–4000 HzTEDS是
三轴 IEPE 加速度传感器，5.0 mV/g，通孔安装，4 针接头，支持 TEDS，壳体隔离
规格参数
| 参数 | 3713A1T | 3713A2T | 3713A3T | 3713A4T |
|---|---|---|---|---|
| 性能参数 | ||||
| 量程 | 5000 g | 10000 g | 1000 g | 500 g |
| 灵敏度 | 1.0 mV/g | 0.5 mV/g | 5.0 mV/g | 10 mV/g |
| 灵敏度容差 | ±20% | ±30% | ±10% | ±10% |
| 频率响应（±5%） | 0.6–3000 Hz | 0.6–3000 Hz | 1–3000 Hz | 2.0–3000 Hz |
| 频率响应（±10%） | 0.4–4000 Hz | 0.4–4000 Hz | 0.6–4000 Hz | 1.1–4000 Hz |
| 频率响应（±3dB） | 0.2–6000 Hz | 0.2–6000 Hz | 0.3–6000 Hz | 0.6–6000 Hz |
| 谐振频率 | >30 kHz | >30 kHz | >30 kHz | >30 kHz |
| 噪声分辨率 | 0.02 g RMS | 0.04 g RMS | 0.02 g RMS | 0.010 g RMS |
| 横向灵敏度上限 | <6 % | <6 % | <6 % | <6 % |
| 机械参数 | ||||
| 安装接口 | 通孔安装 | 通孔安装 | 通孔安装 | 通孔安装 |
| 电气接口 | 4 针接头 | 4 针接头 | 4 针接头 | 4 针接头 |
| 敏感元件及结构 | 石英，剪切式 | 石英，剪切式 | 石英，剪切式 | 石英，剪切式 |
| 测量轴数 | 三轴 | 三轴 | 三轴 | 三轴 |
| 重量 | 52 克（最大） | 52 克（最大） | 52 克（最大） | 52 克（最大） |
| 电气参数 | ||||
| 供电电流 | 2–20 mA | 2–20 mA | 2–20 mA | 2–20 mA |
| 供电电压 | +18–+30 V DC | +18–+30 V DC | +18–+30 V DC | +18–+30 V DC |
| 输出阻抗（典型） | 100 Ω | 100 Ω | 100 Ω | 100 Ω |
| 偏置电压 | 7.0–12 V DC | 7.0–12.0 V DC | 7.0–12.0 V DC | 7.0–12 V DC |
| 放电时间常数 | 0.8–2.0 s | 0.8–2.0 s | 0.5–2.0 s | 0.3–2.0 s |
| TEDS | 是 | 是 | 是 | 是 |
| 输出类型 | IEPE | IEPE | IEPE | IEPE |
| TEDS 标准 | IEEE 1451.4 | IEEE 1451.4 | IEEE 1451.4 | IEEE 1451.4 |
| 环境参数 | ||||
| 最大冲击 | 7000 g（峰值） | 15000 g（峰值） | 2000 g（峰值） | 2000 g（峰值） |
| 最大振动 | 6000 g（峰值） | 12000 g（峰值） | 1200 g（峰值） | 600 g（峰值） |
| 密封方式 | 气密封装 | 气密封装 | 气密封装 | 气密封装 |
| 工作温度 | −55 至 +150 °C | −55 至 +150 °C | −55 至 +150 °C | −55 至 +150 °C |
| TEDS 工作温度 | −40 至 +85 °C | −40 至 +85 °C | −40 至 +85 °C | −40 至 +85 °C |
