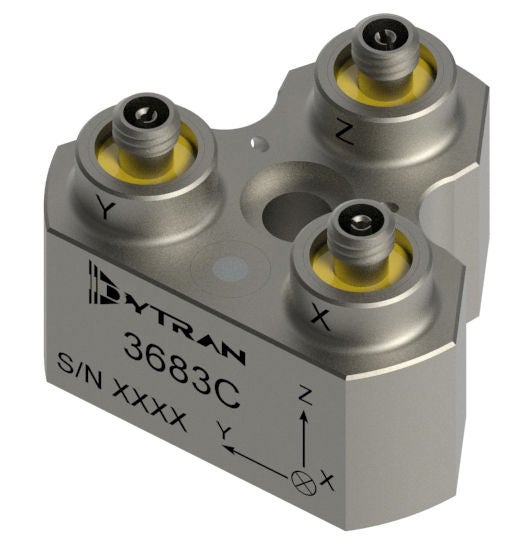

DYTRAN 3683C 电荷型加速度传感器

01 / 01

产品说明

三轴高温电荷型,壳体隔离、中心通孔安装,最高工作温度 538 °C。 需配合电荷放大器使用;低频响应由放大器的放电时间常数决定。

订货号可选规格型号说明操作
3683C
灵敏度1~2 pC/g工作温度−55~+538 °C

三轴高温电荷型,壳体隔离、中心通孔安装,最高工作温度 538 °C,灵敏度 1–2 pC/g,3 个顶部 10-32 接头

规格参数

各型号规格参数对比
参数3683C
性能参数
灵敏度1~2 pC/g
频率响应(±5%)下限取决于电荷放大器放电时间常数;上限 1000 Hz
频率响应(±3 dB)下限取决于电荷放大器放电时间常数;上限 3000 Hz
谐振频率>9 kHz
非线性度±1% F.S.
横向灵敏度≤6%
基座应变灵敏度0.01 g/με
机械参数
敏感方向三轴(X / Y / Z)
重量65 g(最大)
接头3 × 10-32
安装方式中心通孔,#10 螺钉
壳体材料Alloy 600
敏感元件单晶
结构剪切式
电气参数
输出类型电荷输出
电容120 pF
绝缘电阻(75 °F)>3×10⁷ Ω
绝缘电阻(1000 °F)>1×10⁵ Ω
输出极性负
隔离方式壳体隔离
环境参数
最大振动±1000 g rms
最大冲击±3000 g pk
工作温度−55~+538 °C
密封气密封装
配套信息
随附附件6543 安装螺钉(10-32 × 0.75 in)×1;ISO 17025 认可校准证书
01

产品技术资料

用于确认量程、外形尺寸与基本性能
