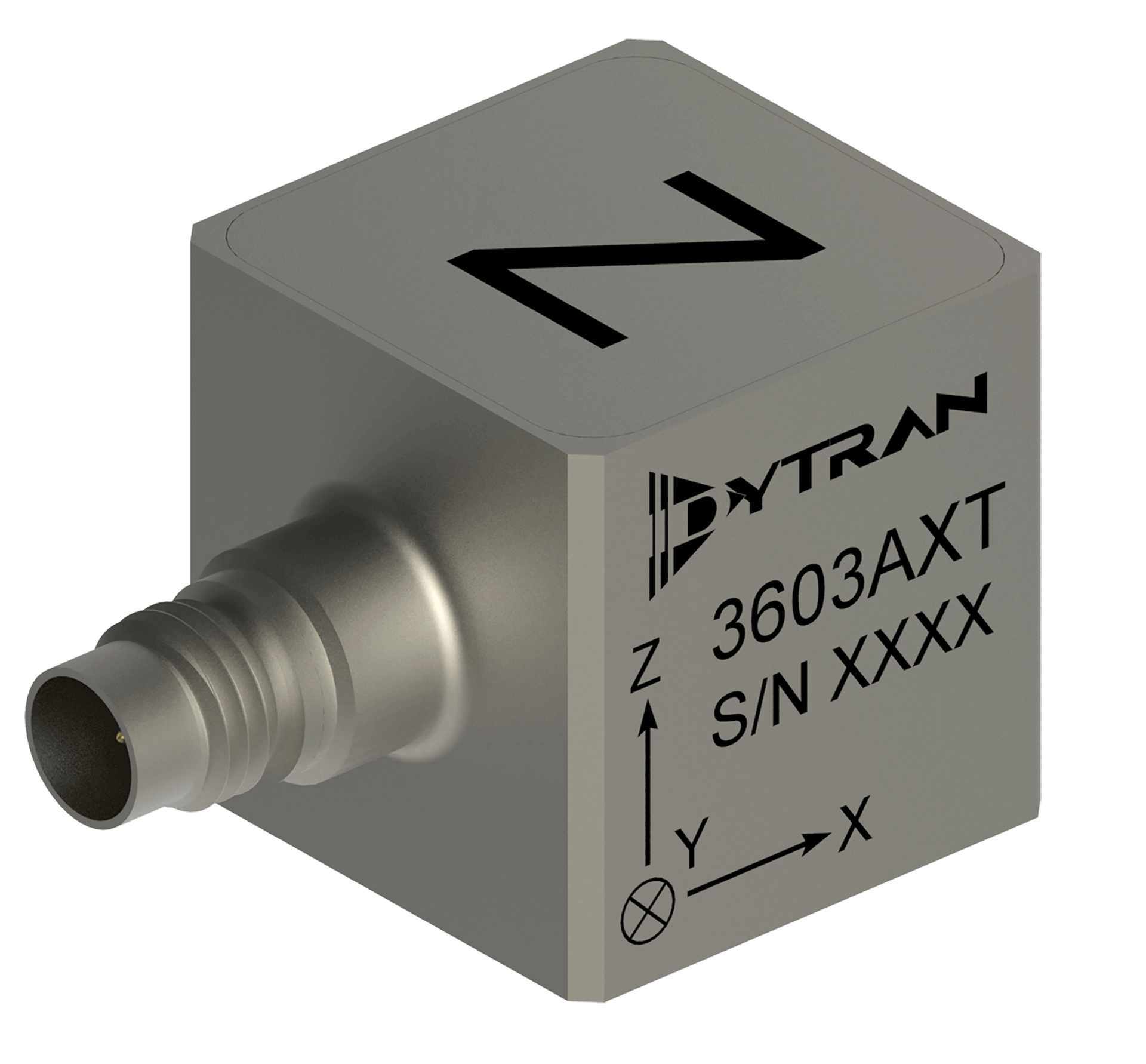

DYTRAN 3603A 三轴 IEPE 加速度传感器

DYTRAN 3603A 系列三轴 IEPE 加速度传感器

01 / 01

3603A：机械与电气滤波，适合含高频激励的振动环境；1、5、10 mV/g 灵敏度按型号选择；TEDS 型号，10-32 螺纹安装；用于金属碰撞、模态与结构分析及 NVH 测试。

订货号可选规格型号说明操作

3603A1T

量程±5000 g灵敏度1.0 mV/gTEDS是

三轴 IEPE 加速度传感器，1.0 mV/g，10-32 螺纹安装，4 针接头，支持 TEDS，机械滤波

3603A2T

量程±1000 g灵敏度5 mV/gTEDS是

三轴 IEPE 加速度传感器，5 mV/g，10-32 螺纹安装，4 针接头，支持 TEDS，机械滤波

3603A3T

量程±500 g灵敏度10 mV/gTEDS是

三轴 IEPE 加速度传感器，10 mV/g，10-32 螺纹安装，4 针接头，支持 TEDS，机械滤波

仅看差异

各型号规格参数对比
参数	3603A1T	3603A2T	3603A3T
性能参数
量程	±5000 g	±1000 g	±500 g
灵敏度	1.0 mV/g	5 mV/g	10 mV/g
灵敏度容差	±10%	±10%	±10%
频率响应（±3dB）	0.3–5000 Hz	0.3–5000 Hz	0.3–5000 Hz
谐振频率	> 25 kHz	> 25 kHz	> 25 kHz
横向灵敏度上限	6 %	6 %	6 %
机械参数
重量	30 克（最大）	30 克（最大）	30 克（最大）
安装接口	10-32 螺纹安装	10-32 螺纹安装	10-32 螺纹安装
电气接口	4 针接头	4 针接头	4 针接头
外壳材料	钛合金	钛合金	钛合金
敏感元件及结构	单晶，平面剪切式	单晶，平面剪切式	单晶，平面剪切式
测量轴数	三轴	三轴	三轴
电气参数
供电电流	2–20 mA	2–20 mA	2–20 mA
供电电压	+18–+30 V DC	+18–+30 V DC	+18–+30 V DC
输出阻抗（典型）	100 Ω	100 Ω	100 Ω
偏置电压	+7.0–+13.0 V DC	+7.0–+13.0 V DC	+7.0–+13.0 V DC
放电时间常数	0.5–2.0 s	0.5–2.0 s	0.5–2.0 s
TEDS	是	是	是
输出类型	IEPE	IEPE	IEPE
TEDS 标准	IEEE 1451.4	IEEE 1451.4	IEEE 1451.4
环境参数
工作温度	-51–121 °C	-51–121 °C	-51–121 °C
密封方式	气密封装	气密封装	气密封装
最大冲击	—	3000 g（峰值）	1500 g（峰值）
最大振动	—	2000 g（峰值）	1000 g（峰值）

用于确认量程、外形尺寸与基本性能
