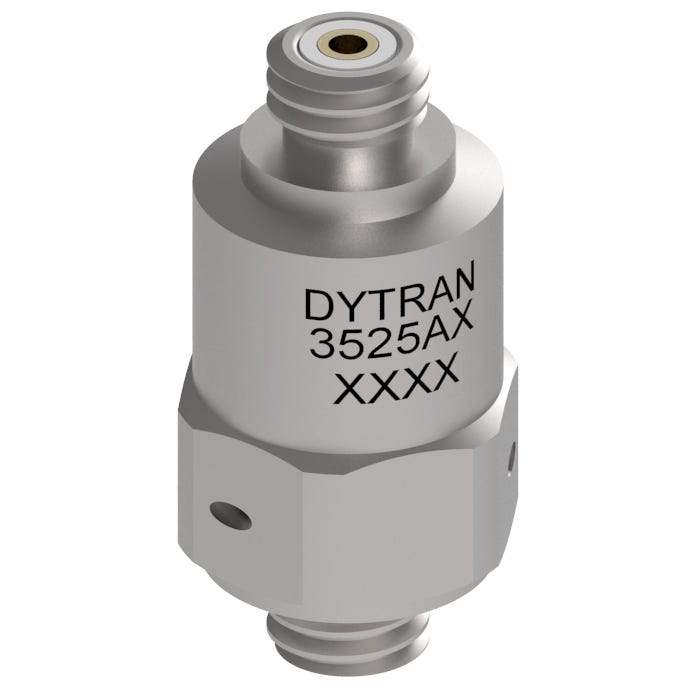

DYTRAN 3525A
01 / 01
产品说明
3525A 系列为高温 IEPE 加速度传感器，提供 3525A1、3525A3、3525A4。不同型号的灵敏度、量程和时间常数不同，请按实际型号核对规格。
订货号可选规格型号说明操作
规格参数
| 参数 | 3525A1 | 3525A3 | 3525A4 |
|---|---|---|---|
| 性能参数 | |||
| 量程 | ±5000 g | ±500 g | ±500 g |
| 灵敏度 | 1 mV/g | 10 mV/g | 10 mV/g |
| 灵敏度允差 | ±15% | ±15% | ±15% |
| 频率响应（±5%） | 5 ～10000 Hz | 5 ～10000 Hz | 0.97 ～8000 Hz |
| 谐振频率 | ＞ 30 kHz | ＞ 30 kHz | ＞ 30 kHz |
| 等效电噪声 | 0.070 g RMS | 0.007 g RMS | 0.007 g RMS |
| 线性度 | ± 1% F.S. | ± 1% F.S. | ± 1% F.S. |
| 横向灵敏度（最大） | 5 % | 5 % | 5 % |
| 应变灵敏度（250 με） | 0.003 g/με | 0.003 g/με | 0.003 g/με |
| 量程对应输出 | — | ±5 V | ±5 V |
| 频率响应（±10%） | — | — | 0.66 ～10000 Hz |
| 机械参数 | |||
| 重量 | 6.8 克 | 6.8 克 | 6.8 克 |
| 电气接口 | 10-32 微型同轴接头 | 10-32 微型同轴接头 | 10-32 微型同轴接头 |
| 安装接口 | 10-32 (UNF-2A) | 10-32 (UNF-2A) | 10-32 (UNF-2A) |
| 外壳及接头材料 | 300 系列不锈钢 | 300 系列不锈钢 | 300 系列不锈钢 |
| 敏感元件 | 石英 | 石英 | 石英 |
| 敏感结构 | 压缩 | 压缩 | 压缩 |
| 电气参数 | |||
| 供电电流 | 2 ～20 mA | 2 ～20 mA | 2 ～20 mA |
| 供电电压 | +18 ～+30 V | +18 ～+30 V | +18 ～+30 V |
| 输出阻抗（典型） | 100 Ω | 100 Ω | 100 Ω |
| 偏置电压 | +7.5 ～+11.5 VDC | +7.5 ～+11.5 VDC | +7.5 ～+11.5 VDC |
| 放电时间常数 | 0.1 ～0.3 s | 0.1 ～0.3 s | 0.5 ～0.7 s |
| 环境参数 | |||
| 最大振动 | ±1000 g pk | ±1000 g pk | ±1000 g pk |
| 最大冲击 | ±3000 g pk | ±3000 g pk | ±3000 g pk |
| 工作温度 | -100 ～200 °C | -100 ～200 °C | -100 ～200 °C |
| 密封 | 焊接／玻璃金属封接 | 焊接／玻璃金属封接 | 焊接／玻璃金属封接 |
