DYTRAN 3493AT 三轴 IEPE 加速度传感器

DYTRAN 3493AT 系列三轴 IEPE 加速度传感器

01 / 01

产品说明

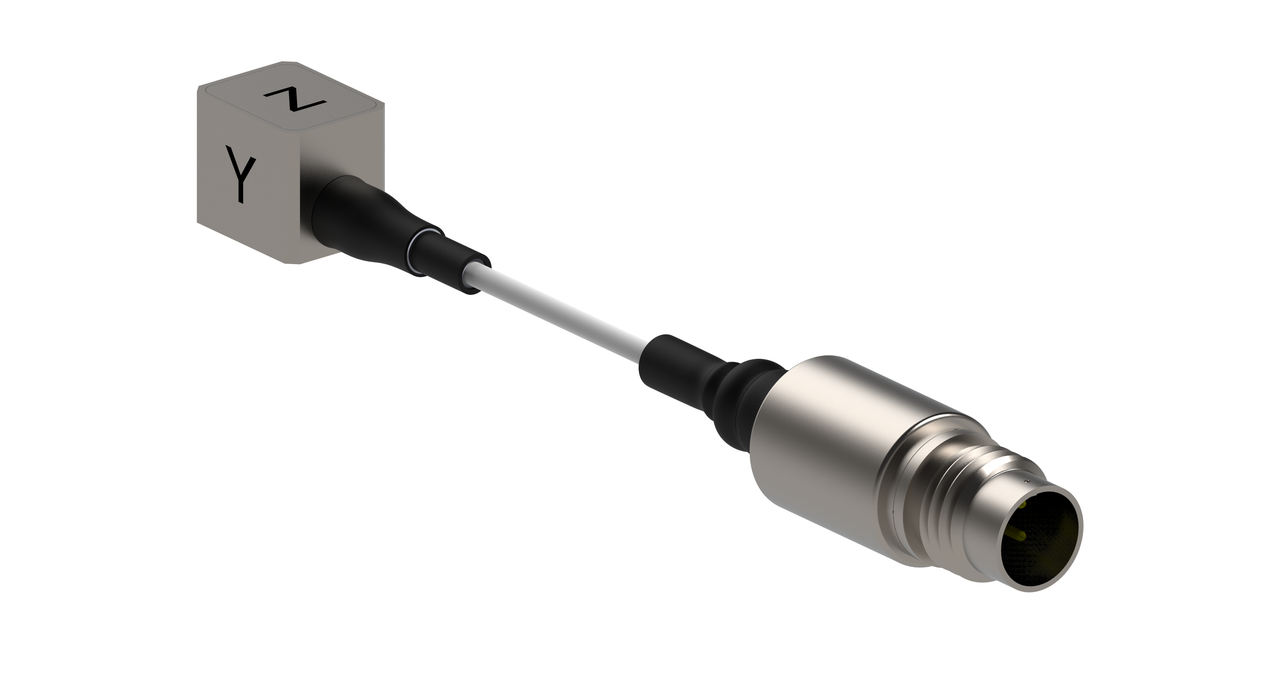

3493A 系列是面向空间受限测点的超微型三轴 IEPE 加速度传感器，适用于环境应力筛选（ESS）、HALT/HASS、模态与结构分析、产品响应测试及通用三轴振动测量。紧凑的钛合金本体采用粘接安装，不含电缆最大重量仅 0.9 克，并配备一体式电缆。3493A1T 与 3493A2T 分别提供 5 mV/g 和 10 mV/g 灵敏度，两款均支持 TEDS 自动读取传感器信息。

订货号可选规格型号说明操作

3493A1T

量程1000 g灵敏度5 mV/gTEDS是

三轴 IEPE 加速度传感器，1000 g，5 mV/g

询价规格书

3493A2T

量程500 g灵敏度10 mV/gTEDS是

三轴 IEPE 加速度传感器，500 g，10 mV/g

询价规格书

规格参数

仅看差异

各型号规格参数对比
参数	3493A1T	3493A2T
性能参数
量程	1000 g	500 g
灵敏度	5 mV/g	10 mV/g
灵敏度容差	±15%	±15%
频率响应（±5%）	1–5000 Hz	1–5000 Hz
频率响应（±10%）	1–10000 Hz	1–10000 Hz
谐振频率	>28 kHz	>28 kHz
噪声分辨率	0.004 g RMS	0.008 g RMS
线性度	±1%	±1%
横向灵敏度	<6%	<6%
机械参数
重量	0.9 克（最大，不含电缆）	0.9 克（最大，不含电缆）
安装接口	粘接安装	粘接安装
电气接口	一体式电缆，末端 4 针接头	一体式电缆，末端 4 针接头
电缆长度	914.4 mm（3 ft）	914.4 mm（3 ft）
外壳材料	钛合金	钛合金
敏感元件及结构	陶瓷，剪切式	陶瓷，剪切式
接地方式	外壳接地	外壳接地
测量轴数	三轴	三轴
电气参数
供电电流	2–5 mA	2–5 mA
供电电压	18–30 V DC	18–30 V DC
输出阻抗	100 Ω	100 Ω
偏置电压	11–13 V DC	11–13 V DC
放电时间常数	0.2–2.0 s	0.2–2.0 s
TEDS	是	是
TEDS 标准	IEEE 1451.4	IEEE 1451.4
输出类型	IEPE	IEPE
环境参数
工作温度	−55 至 +162 °C	−55 至 +162 °C
TEDS 工作温度	−40 至 +85 °C	−40 至 +85 °C
最大冲击	3000 g（峰值）	3000 g（峰值）
密封方式	环氧密封	环氧密封

产品技术资料

用于确认量程、外形尺寸与基本性能

3493A1T 规格书及外形图规格书 3493A2T 规格书及外形图规格书
