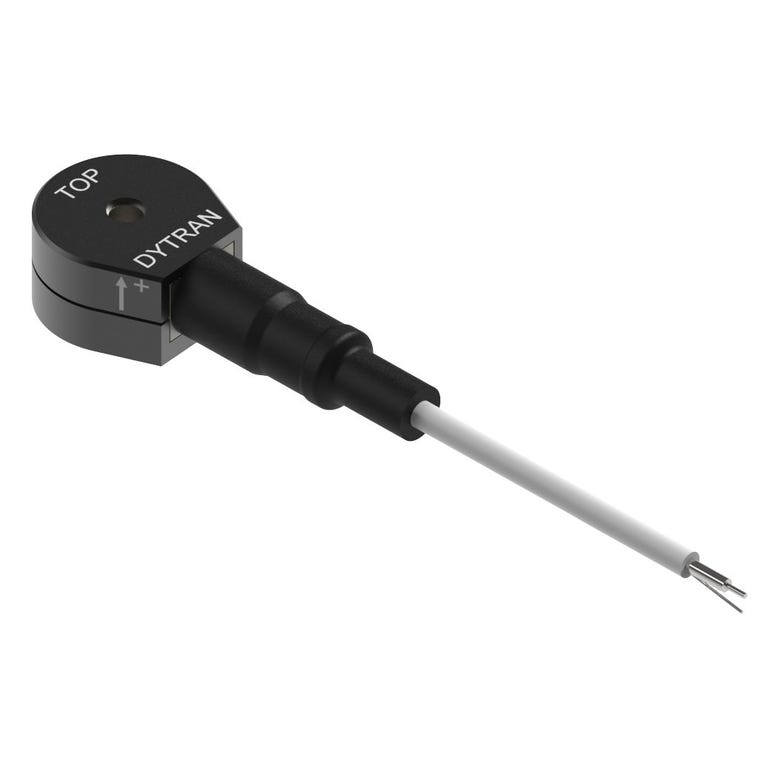

DYTRAN 3420A 电气隔离环形 IEPE 加速度传感器

获取报价

DYTRAN 3420A 电气隔离环形 IEPE 加速度传感器

01 / 01

产品说明

3420 系列是低外形、电气隔离的高频环形 IEPE 加速度传感器，用于环境应力筛选（ESS）、振动控制及空间受限环境中的通用振动测量。

订货号可选规格型号说明操作

3420A1

量程±500 g灵敏度10 mV/g频率响应（±5%）0.97 ～5000 Hz

通用单轴加速度传感器，量程 500 g，10 mV/g，通孔安装，一体式电缆，散线端

询价规格书

3420A1-45

量程±500 g灵敏度10 mV/g

通用单轴加速度传感器，量程 500 g，10 mV/g，通孔安装，一体式电缆，散线端，45 ft

询价规格书

规格参数

仅看差异

各型号规格参数对比
参数	3420A1	3420A1-45
性能参数
量程	±500 g	±500 g
灵敏度	10 mV/g	10 mV/g
灵敏度容差	±10 %	—
频率响应（±5%）	0.97 ～5000 Hz	—
频率响应（±15%）	0.52～10000 Hz	—
谐振频率	＞ 25 kHz	—
线性度	＜ 1 % F.S.	—
横向灵敏度上限	5 %	—
等效电噪声（典型）	0.007 g RMS	—
灵敏度允差	±10%	—
量程对应输出	±5 V	—
横向灵敏度（最大）	5 %	—
等效电噪声	0.007 g RMS	—
应变灵敏度	待确认（原厂规格书两列数值不一致）	—
机械参数
重量	5.0 克（不含电缆，最大）	5 克（不含电缆）
电气连接	一体式电缆	—
安装方式	#2 螺钉通孔安装	—
外壳材料	钛合金	—
隔离方式	底座隔离	—
电缆类型	26 AWG 同轴电缆，FEP 护套	—
电缆长度	20 ft（+0.5/−0 ft）	45 ft（+2.5/−0 ft）
安装接口	适用 #2 螺钉的通孔	通孔，配6165安装螺钉（2-56 UNC-2A）
电气接口	一体电缆	一体电缆，引线输出
电气隔离	底座隔离	—
电缆	26 AWG 同轴线，FEP 护套	26 AWG 同轴线，FEP 护套
灵敏度容差	±10 %	—
横向灵敏度上限	5 %	—
等效电噪声（典型）	0.007 g RMS	—
任一导线至外壳隔离（最小）	1 GΩ	—
安装扭矩（最大）	—	4 lbf·in
电气参数
供电电流	2 ～20 mA	—
供电电压	18 ～30 VDC	—
输出阻抗	＜ 100 Ω	—
偏置电压	7 ～12 VDC	—
放电时间常数	0.5 ～2.0 s	—
任一导线至外壳隔离（最小）	1 GΩ	—
绝缘电阻（最小）	1 GΩ	—
输出极性	正向	—
电气隔离	—	安装接触面电气隔离
环境参数
工作温度	-51 ～+121 °C	−60～+250 °F
最大冲击	2000 ±g pk	—
密封	气密封装	—

产品技术资料

用于确认量程、外形尺寸与基本性能

3420A1 / 3420A1-45 规格书及外形图规格书
