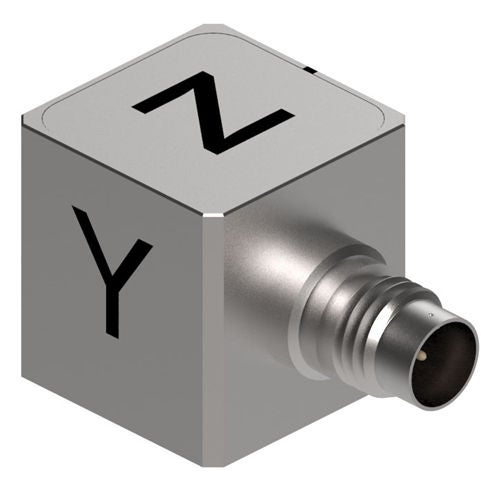

DYTRAN 3413A 系列三轴 IEPE 加速度传感器

01 / 01

产品说明

3413A：3413A1 最高工作温度 +160 °C；5 mV/g 灵敏度，三轴同步测量；粘接安装，重量 13 克；气密钛合金壳体和 4 针可拆卸接头。

订货号可选规格型号说明操作

3413A1

量程±1000 g灵敏度5 mV/g频率响应（±10%）2.2–5000 HzTEDS是

三轴 IEPE 加速度传感器，5 mV/g，粘接安装，4 针接头，支持 TEDS，1000 V DC 隔离

询价规格书

规格参数

各型号规格参数对比
参数	3413A1
性能参数
量程	±1000 g
灵敏度	5 mV/g
灵敏度容差	±5%
频率响应（±5%）	3.3–3000 Hz
频率响应（±10%）	2.2–5000 Hz
频率响应（±3dB）	1.1–10000 Hz
谐振频率	>20 kHz
噪声分辨率	0.007 g RMS
横向灵敏度上限	6 %
机械参数
重量	13 克
安装接口	粘接安装
电气接口	4 针接头
外壳材料	钛合金
敏感元件及结构	压电元件，剪切式
测量轴数	三轴
电气参数
供电电流	2–20 mA
供电电压	+18–+30 V DC
输出阻抗（典型）	100 Ω
偏置电压	+7.5–+9.5 V DC
TEDS	是
输出类型	IEPE
TEDS 标准	IEEE 1451.4
放电时间常数	0.15–0.25 s
环境参数
最大冲击	5000 g（峰值）
最大振动	1500 g（峰值）
工作温度	-51–+160 °C
密封方式	气密封装

01

产品技术资料

用于确认量程、外形尺寸与基本性能

3413A1 规格书及外形图规格书
